JM-20_维修调整要领书 - 第154页
维修调整要领书 13 - 11 分配器件时， Windows 下该器件的图标颜色和形状会发生变化。 图 13 - 2-1 -3- 6 图标的显示变化 6) 在确认指定的 Connection 编号的图标发生变化后，请选择 [Apply] 。 显示下图所示的确认画面，请选择 [OK] 。 图 13 - 2-1 -3- 7 变更 RTX 器件设置的适应警告
维修调整要领书
13-10

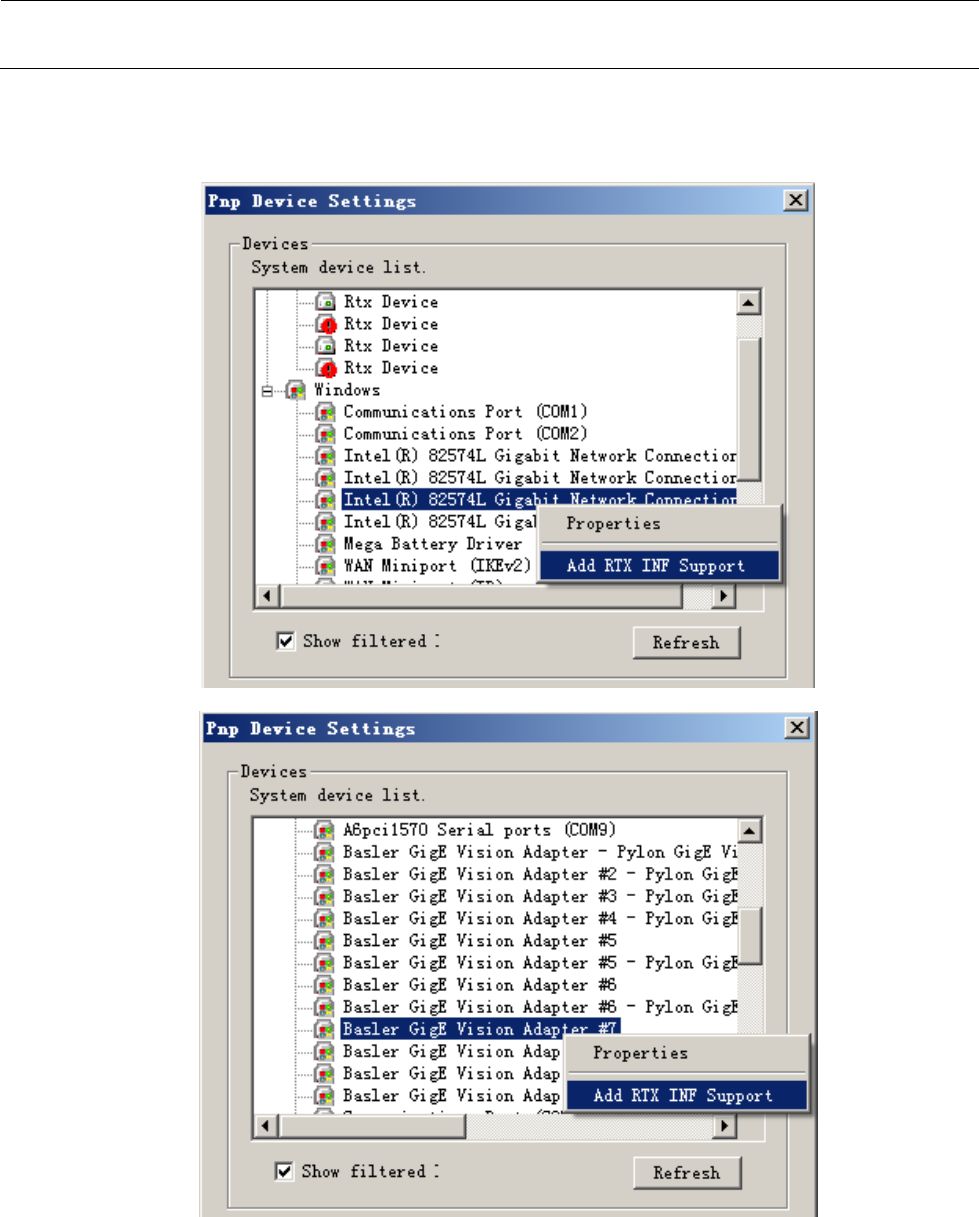

5)分配器件。
请右击操作 4)中记录的 Connection 编号，选择[Add RTX INF Support]。
※右击时，请注意光标有时会偏移。
图 13-2-1-3-5 追加 RTX INF Support
维修调整要领书
13-11

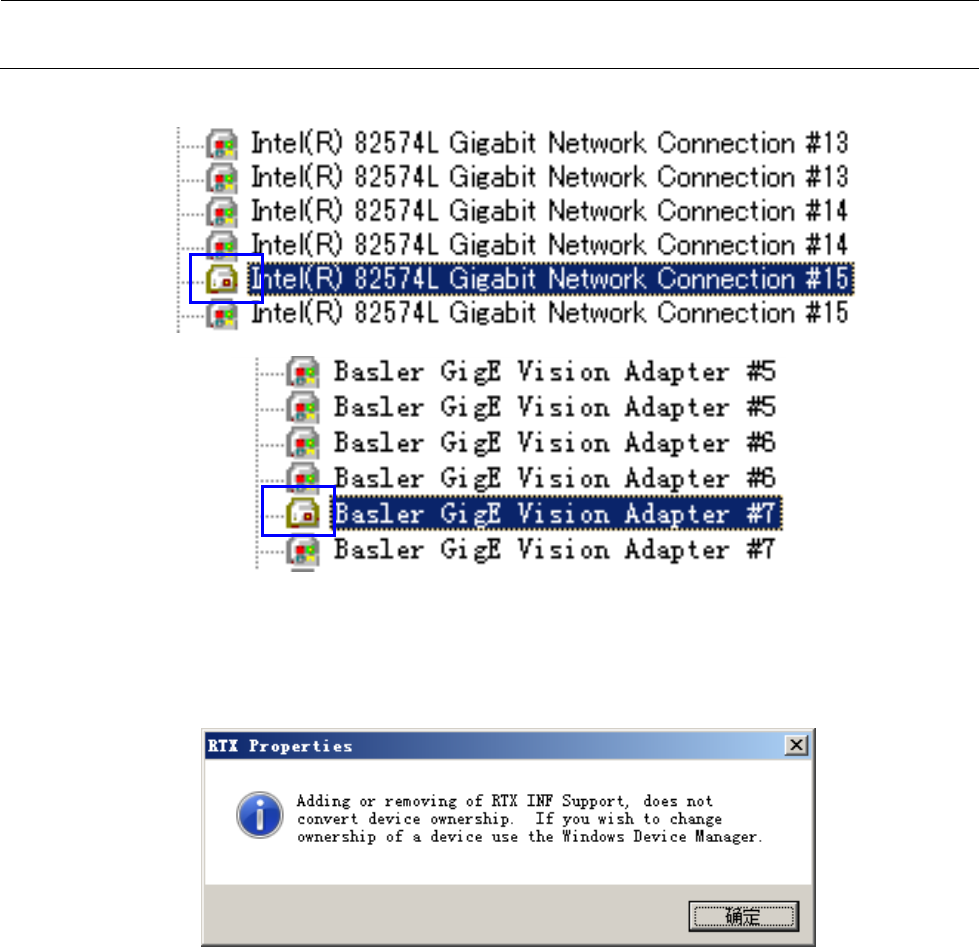

分配器件时，Windows 下该器件的图标颜色和形状会发生变化。
图 13-2-1-3-6 图标的显示变化
6)在确认指定的 Connection 编号的图标发生变化后，请选择[Apply]。
显示下图所示的确认画面，请选择[OK]。
图 13-2-1-3-7 变更 RTX 器件设置的适应警告
维修调整要领书
13-12

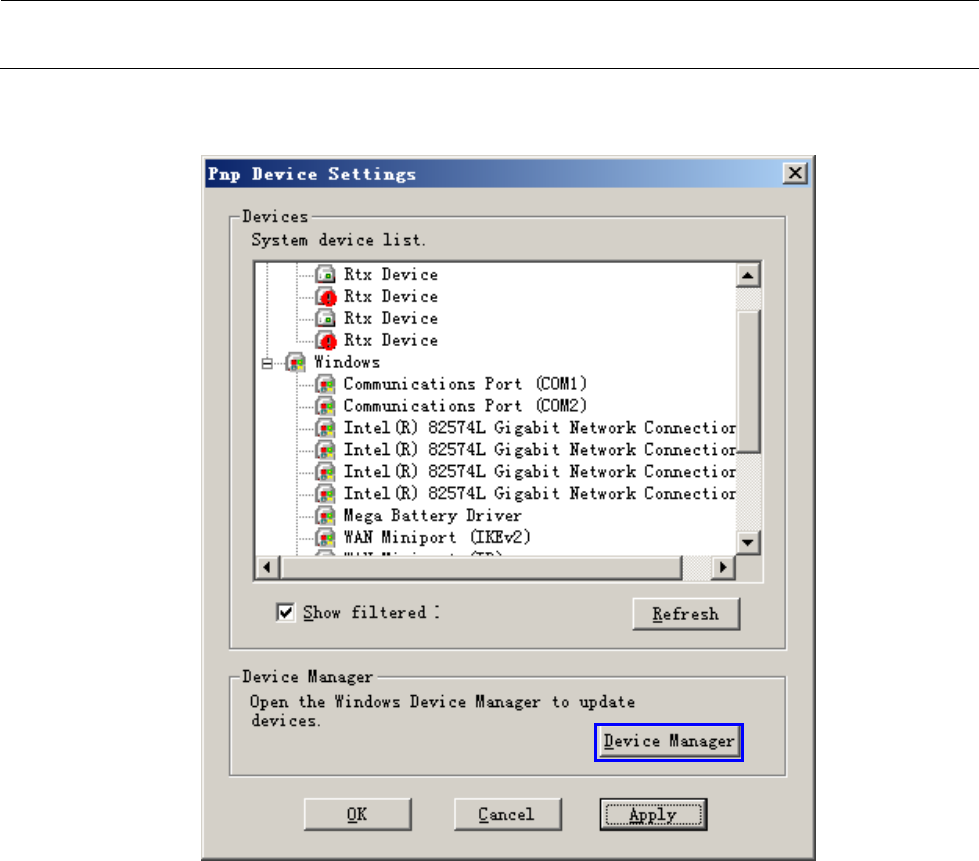

7)打开 Windows 的器件管理器。
请选择[Device Manager]。
图 13-2-1-3-8 选择 Windows 器件管理器显示按钮
