维修调整要领书 13 - 21 17) 打开 RTX 器件用属性画面。 右击 RTX 工具内的 [Intel(R) 82574L Gig abit Network Connection] 或 [Basler GigE Vision Adapte r] ，点 击 [Propertie s] 。 图 13 - 2-1 -19 选择 RTX 器件属性显示按钮
维修调整要领书
13-20
确认以下 1)～15)的设置。
16)重启后，打开 RTX 器件用属性画面。
启动[RTXProperties] 后，选择[Hardware] 页面，请选择[Settings]。
在这里，确认 RTX 工具中是否显示[Intel(R) 82574L Gigabit Network Connection]或[Basler GigE
Vision Adapter]。

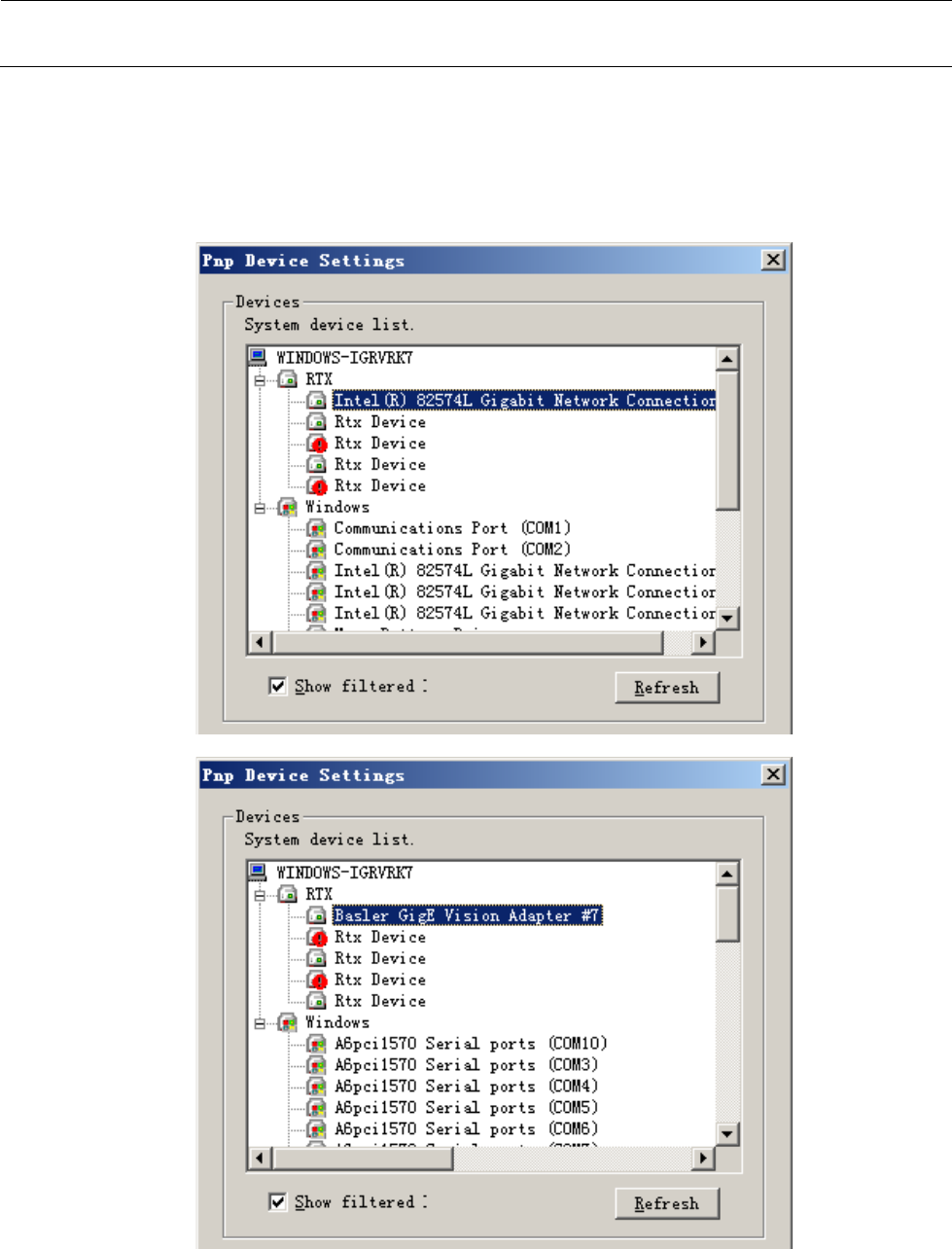

图 13-2-1-18 确认 RTX 工具
维修调整要领书
13-21
17)打开 RTX 器件用属性画面。
右击 RTX 工具内的[Intel(R) 82574L Gigabit Network Connection]或[Basler GigE Vision Adapter]，点
击[Properties]。

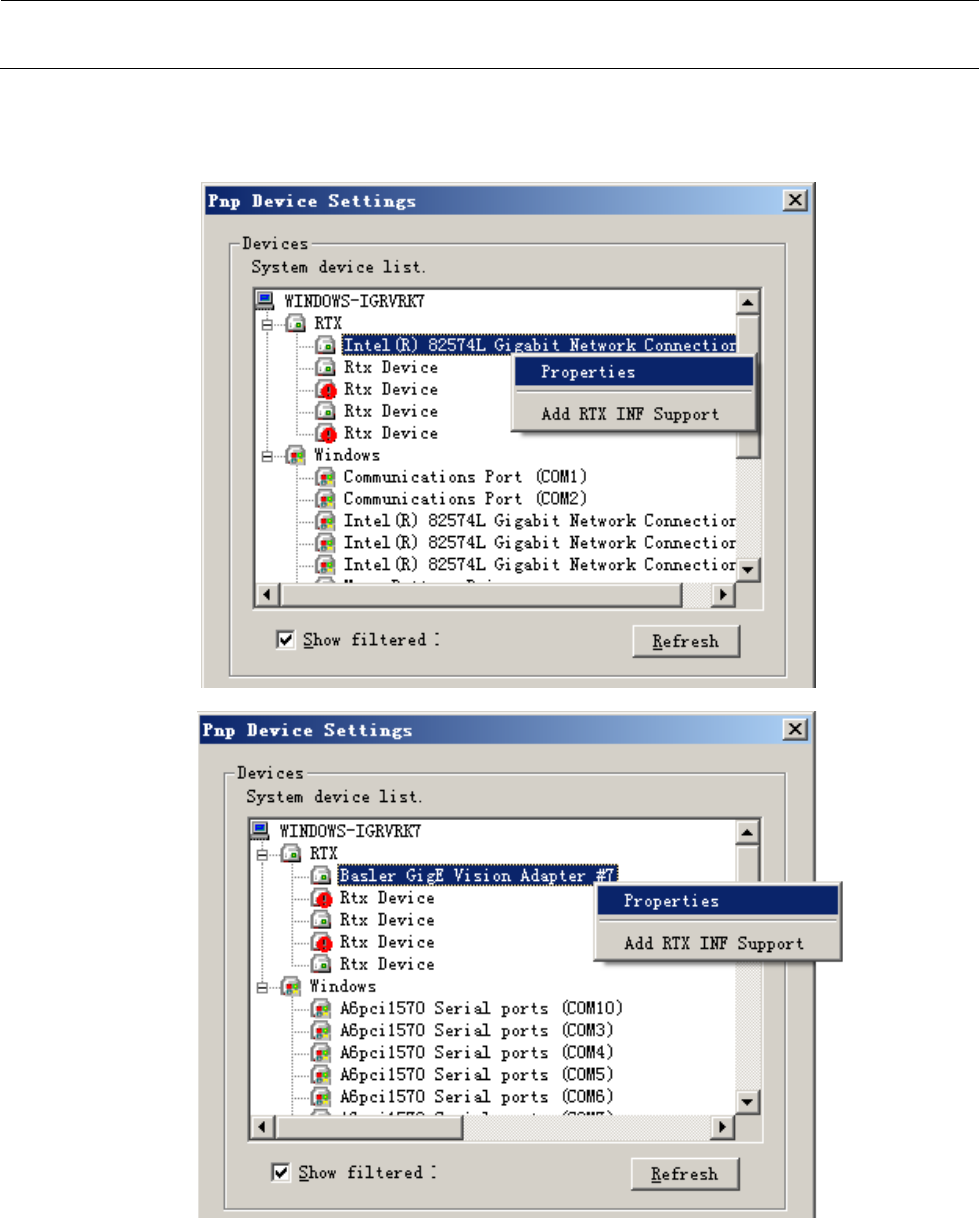

图 13-2-1-19 选择 RTX 器件属性显示按钮
维修调整要领书
13-22
18) 确认器件所显示的状态。
请确认[Location]如下图显示 [PCI bus 3，device 0, function 0]。
请确认取消了[Obtain line-based resources]的勾选。
※ 勾选了[Obtain line-based resources]时，请取消勾选，在命令提示符后输入承诺命令，
之后重启 Windows。
图 13-2-1-3-20 确认器件属性所显示的状态
[Status]的表述为如图所示时，安装成功。请结束 RTX 属性。
