11） “SATA Configuration”的变更
请用↑↓键将光标移至“SATA Configuration”，按<ENTER>键。
12） “SATA Configuration”画面
“SATA Configuration”画面显示如下画面。
请把
“SATA Controller(s)”
设置为
< Enabled >
。
请把
“SATA Mode Selection”
设置为
< IDE >
。
设置后，按<Esc>键，回到“Advanced”画面。
图 13-2-2-1-7 BIOS 画面（Advanced ：SATA Configuration）
13） “USB Configuration”的变更
请用↑↓键将光标移至“USB Configuration”，按<ENTER>键。
维修调整要领书
13-28
14） “USB Configuration”画面
“USB Configuration”画面显示如下画面。
请把
“Legacy USB Support”
设置为
< Enabled >
。
请把
“EHCI Hand-off”
设置为
< Disabled >
。
请把
“USB transfer time-out”
设置为
< 20 sec >
。
请把
“Device reset time-out”
设置为
< 20 sec >
。
请把
“Device power-up delay”
设置为
< AUTO >
。
设置后，按<Esc>键，回到“Advanced”画面。

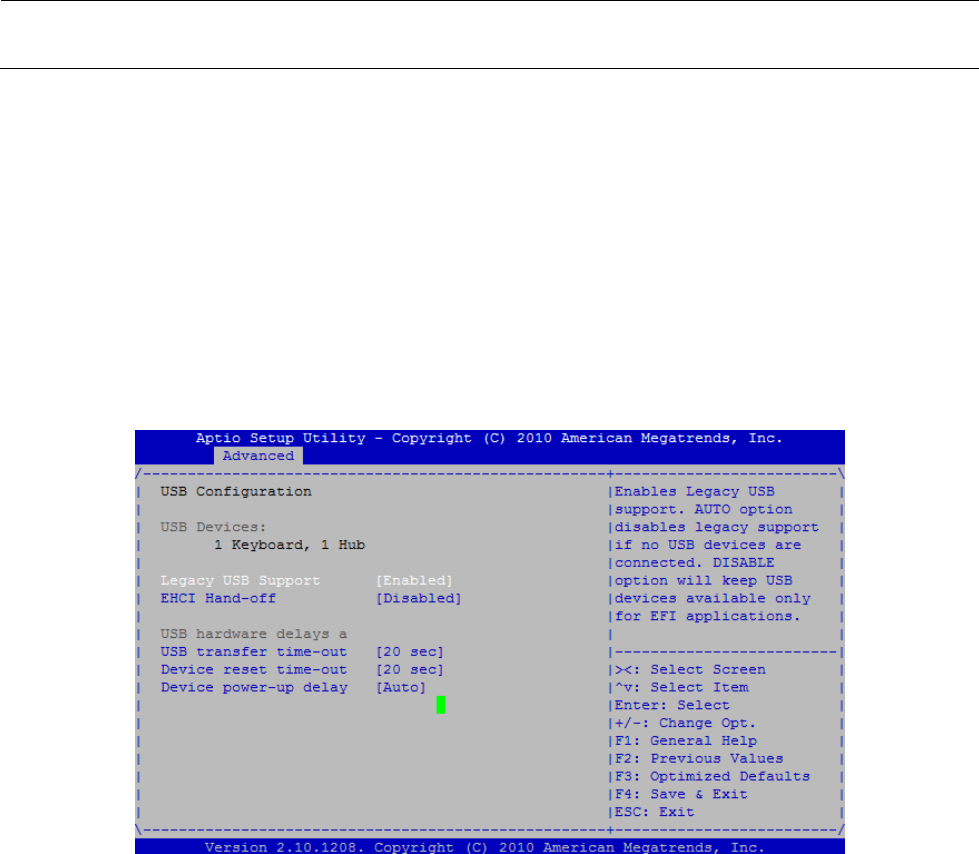

图 13-2-2-1-8 BIOS 画面（Advanced ：USB Configuration）
15） “IT8718F Super IO Configuration”的变更
请用↑↓键将光标移至“IT8718F Super IO Configuration”，按<ENTER>键。
维修调整要领书
13-29
16） “IT8718F Super IO Configuration”画面
“IT8718F Super IO Configuration”画面显示如下画面。
请用↑↓键将光标移至“Serial Port 0 Configuration”，按<ENTER>键。

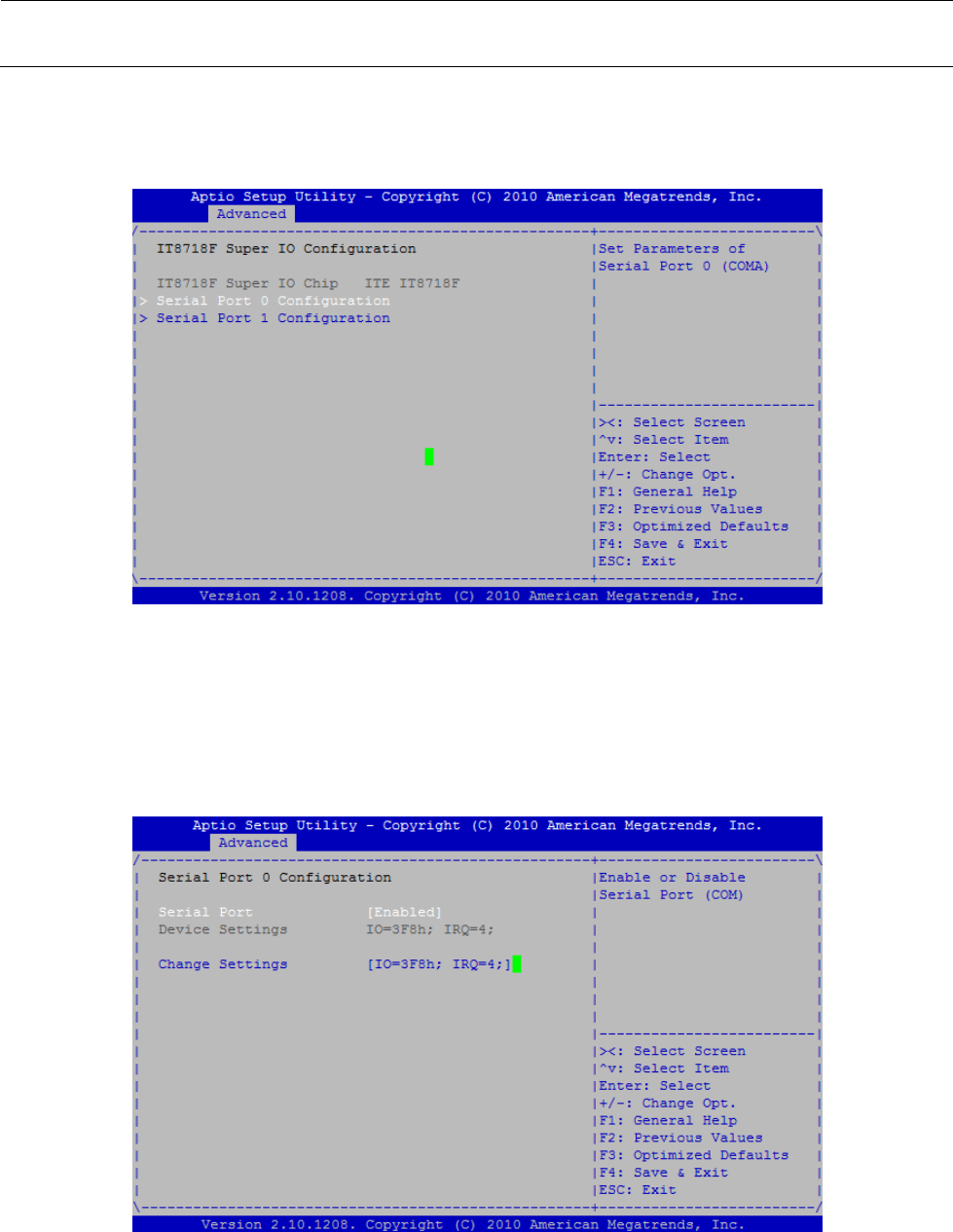

图 13-2-2-1-9 BIOS 画面（Advanced ：IT8718F Super IO Configuration）
17） “Serial Port 0 Configuration”画面
“Serial Port 0 Configuration”画面显示如下画面。
请把
“Serial Port”
设置为
< Enabled >
。
设置后，按<Esc>键，回到“IT8718F Super IO Configuration”画面。
图 13-2-2-1-10 BIOS 画面（Advanced ：Serial Port 0 Configuration）
18） “Serial Port 1 Configuration”的设置
“Serial Port 1 Configuration”也要与“Serial Port 0 Configuration”相同地设置。
设置后，按<Esc>键，回到“Advanced”画面。
