维修调整要领书
13-30
19） “Serial Port Console Redirection”的变更
请用↑↓键将光标移至“Serial Port Console Redirection”，按<ENTER>键。
20） “Serial Port Console Redirection”画面
“Serial Port Console Redirection”画面显示如下画面。
请把
COM0 “Console Redirection”
设置为
< Disabled >
。
请把
COM1 “Console Redirection”
设置为
< Disabled >
。
设置后，按<Esc>键，回到“Advanced”画面。

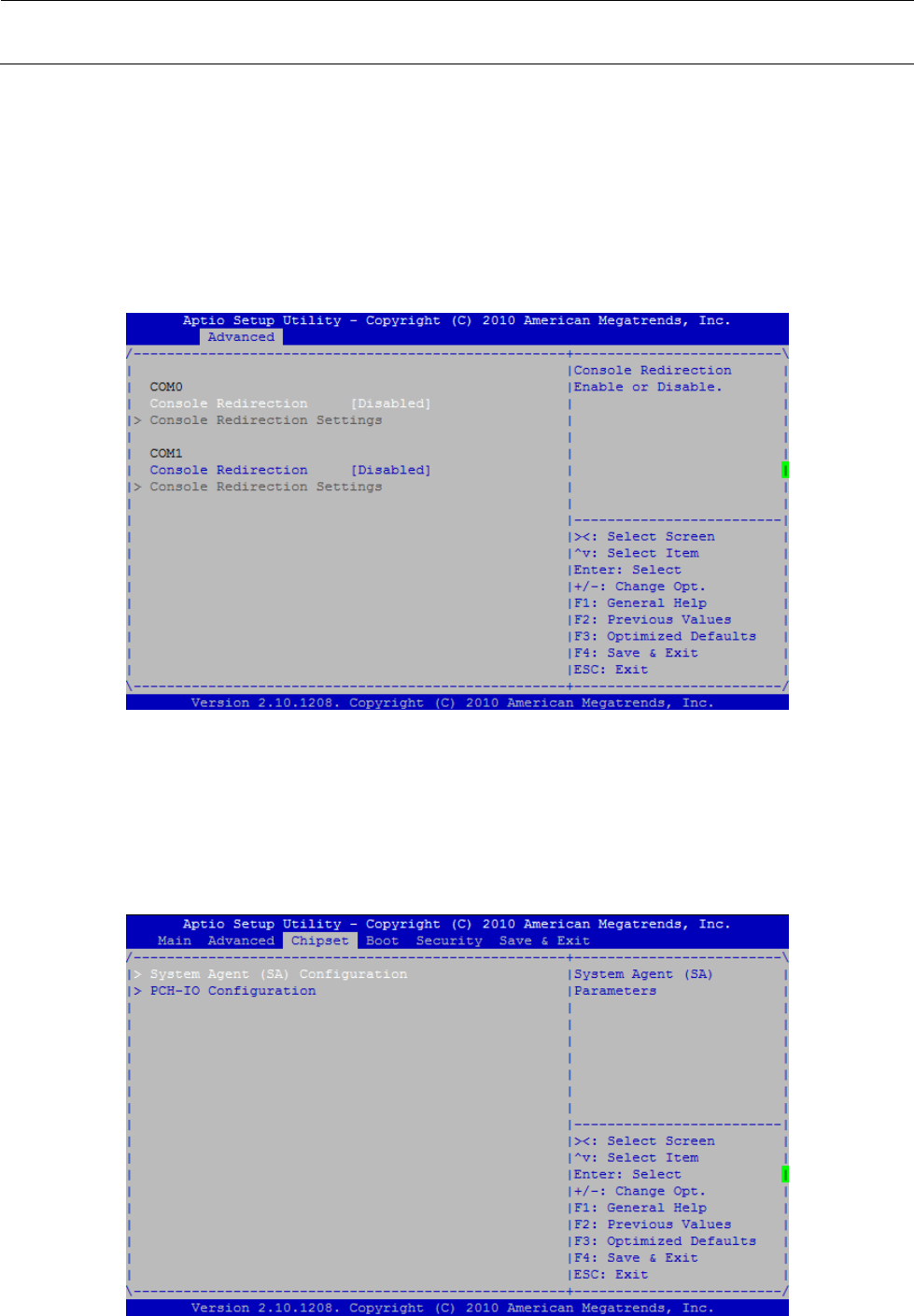

图 13-2-2-1-11 BIOS 画面（Advanced ：Serial Port Console Redirection）
21） 向“Chipset”画面移动
请用←→键将光标移至“Chipset”。
22） “Chipset”画面
“Chipset”画面显示如下画面。
图 13-2-2-1-12 BIOS 画面（Chipset）
维修调整要领书
13-31
23） “System Agent (SA) Configuration”的变更
请用↑↓键将光标移至“System Agent (SA) Configuration”，按<ENTER>键。
24） “System Agent (SA) Configuration”画面
“System Agent (SA) Configuration”画面显示如下画面。

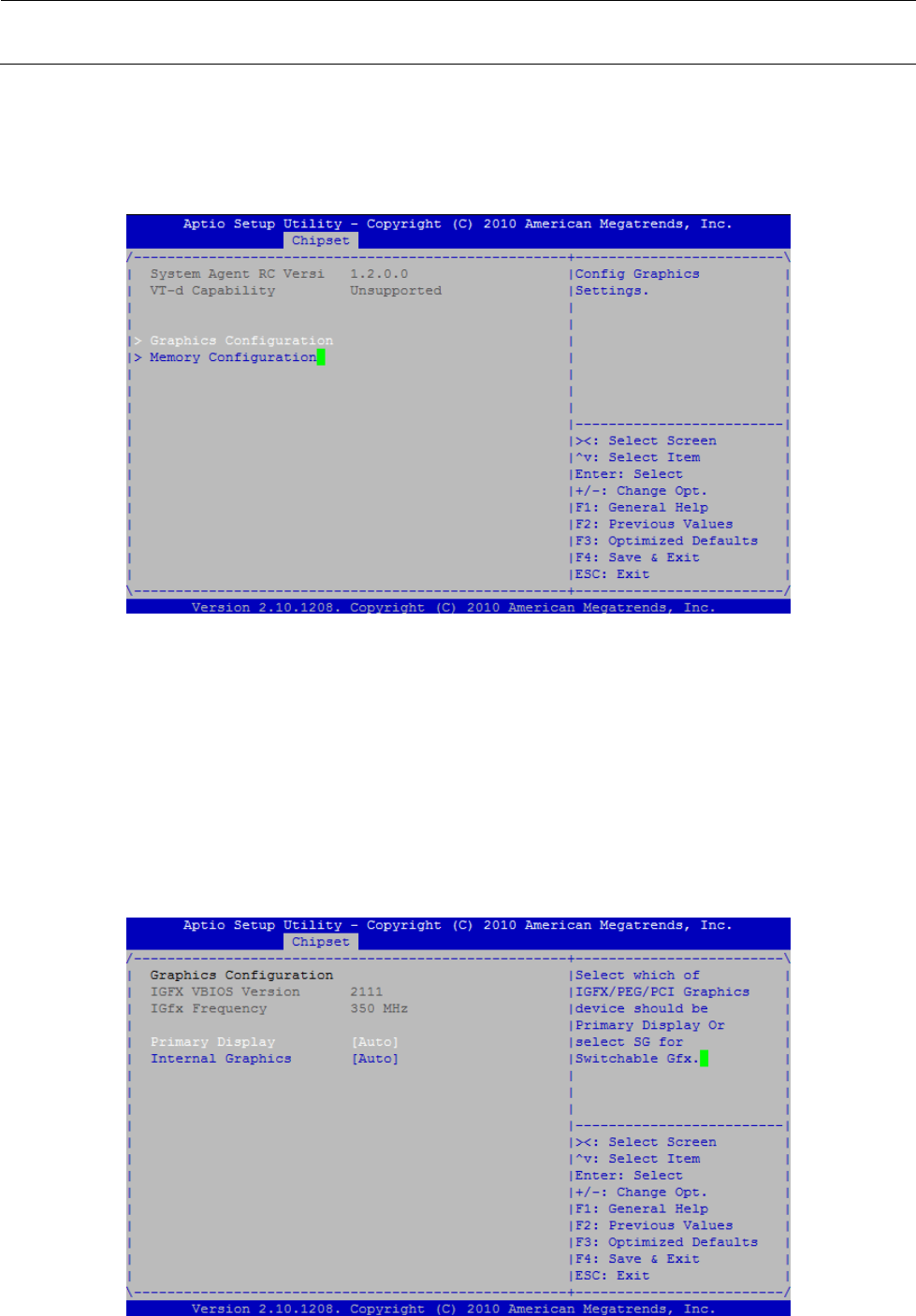

图 13-2-2-1-13 BIOS 画面（Chipset ：System Agent (SA) Configuration）
25） “Graphics Configuration”的变更
请用↑↓键将光标移至“Graphics Configuration”，按<ENTER>键。
26） “Graphics Configuration”画面
“Graphics Configuration”画面显示如下画面。
请把
“Primary Display”
设置为
< AUTO >
。
请把
“Internal Graphics”
设置为
< AUTO >
。
设置后，按<Esc>键，回到“System Agent (SA) Configuration”画面。
图 13-2-2-1-14 BIOS 画面（Chipset ： Graphics Configuration）
维修调整要领书
13-32
27） “Memory Configuration”的变更
请用↑↓键将光标移至“Memory Configuration”，按<ENTER>键。
28） “Memory Configuration”画面
“Memory Configuration”画面显示如下画面。
请把
“Total Memory”
设置为
< 2048 MB (DDR3) >
。
请把
“DIMM#1”
设置为
< 1024 MB (DDR3) >
。
请把
“DIMM#2”
设置为
< 1024 MB (DDR3) >
。
※显示不一样时，一般可能是 CPU 基板上安装的 DIMM 内存发生故障，故请更换 CPU 基板或 DIMM
内存并确认显示变得正确。
设置后，按<Esc>键，回到“Chipset”画面。
图 13-2-2-1-15 BIOS 画面（Chipset ：Memory Configuration）
29） “PCH IO Configuration”的变更
请用↑↓键将光标移至“PCH IO Configuration”，按<ENTER>键。
