维修调整要领书
13-32
27） “Memory Configuration”的变更
请用↑↓键将光标移至“Memory Configuration”，按<ENTER>键。
28） “Memory Configuration”画面
“Memory Configuration”画面显示如下画面。
请把
“Total Memory”
设置为
< 2048 MB (DDR3) >
。
请把
“DIMM#1”
设置为
< 1024 MB (DDR3) >
。
请把
“DIMM#2”
设置为
< 1024 MB (DDR3) >
。
※显示不一样时，一般可能是 CPU 基板上安装的 DIMM 内存发生故障，故请更换 CPU 基板或 DIMM
内存并确认显示变得正确。
设置后，按<Esc>键，回到“Chipset”画面。
图 13-2-2-1-15 BIOS 画面（Chipset ：Memory Configuration）
29） “PCH IO Configuration”的变更
请用↑↓键将光标移至“PCH IO Configuration”，按<ENTER>键。
1024
MB (DDR3)
1024 MB
(DDR3)
维修调整要领书
13-33
30） “PCH IO Configuration”画面
“PCH IO Configuration”画面显示如下画面。
图 13-2-2-1-16 BIOS 画面（Chipset ：PCH IO Configuration）
31） “USB Configuration”的变更
请用↑↓键将光标移至“USB Configuration”，按<ENTER>键。
32） “USB Configuration”画面
“USB Configuration”画面显示如下画面。
请把
“EHCT1”
设置为
< Enabled >
。
设置后，按<Esc>键，回到“PCH IO Configuration”画面。

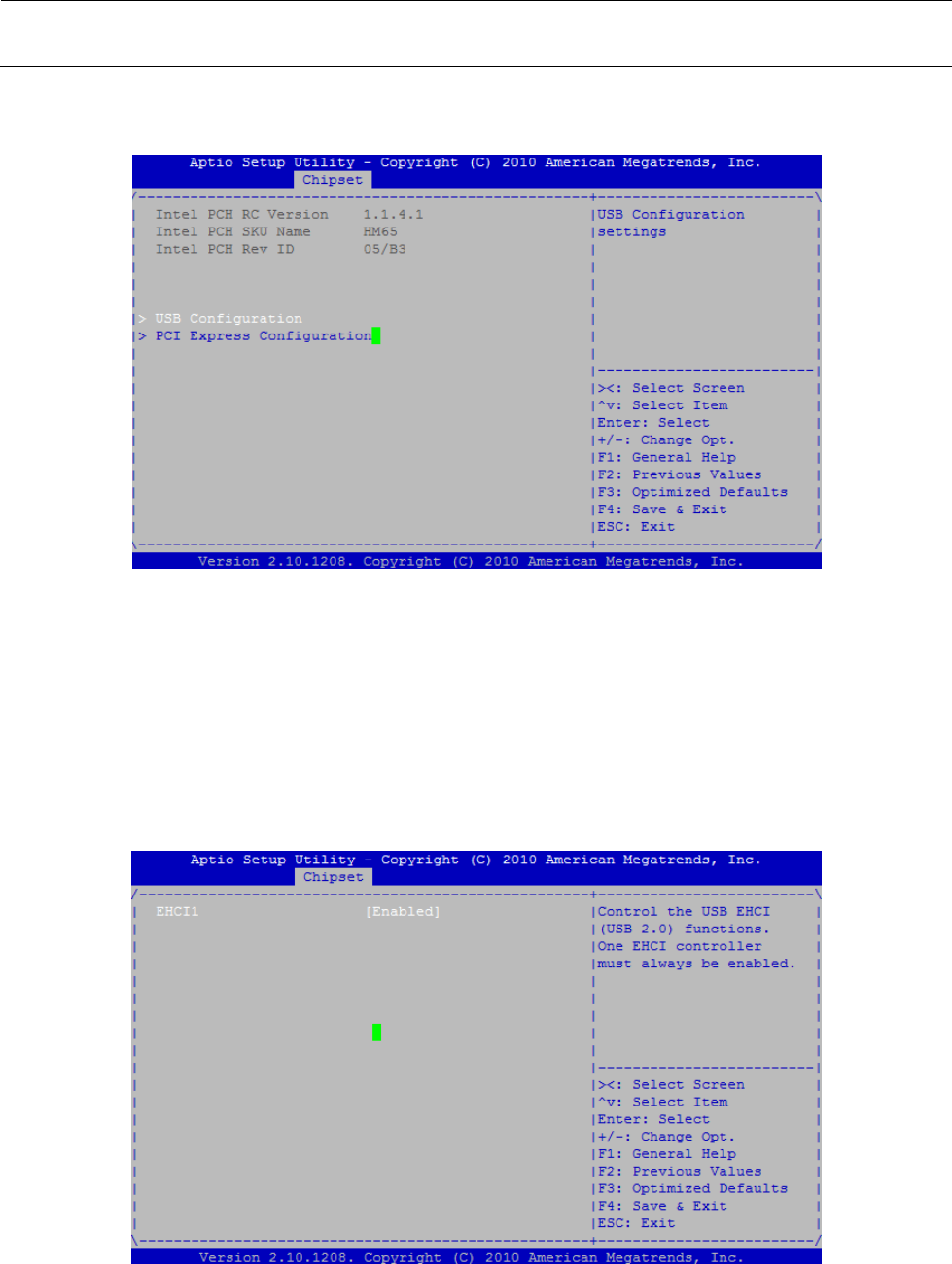

图 13-2-2-1-17 BIOS 画面（Chipset ：USB Configuration）
33） “PCI Express Configuration”的变更
请用↑↓键将光标移至“PCI Express Configuration”，按<ENTER>键。
维修调整要领书
13-34
34） “PCI Express Configuration”画面
“PCI Express Configuration”画面显示如下画面。
图 13-2-2-1-18 BIOS 画面（Chipset ：PCI Express Configuration）
35） “PCI Express Root Port 1”的变更
请用↑↓键将光标移至“PCI Express Root Port 1”，按<ENTER>键。
36） “PCI Express Root Port 1”画面
“PCI Express Root Port 1”画面显示如下画面。
请把
“PCI Express Root Port 1”
设置为
< Enabled >
。
请把
“ASPM Support”
设置为
< Disabled >
。
设置后，按<Esc>键，回到“PCI Express Configuration”画面。

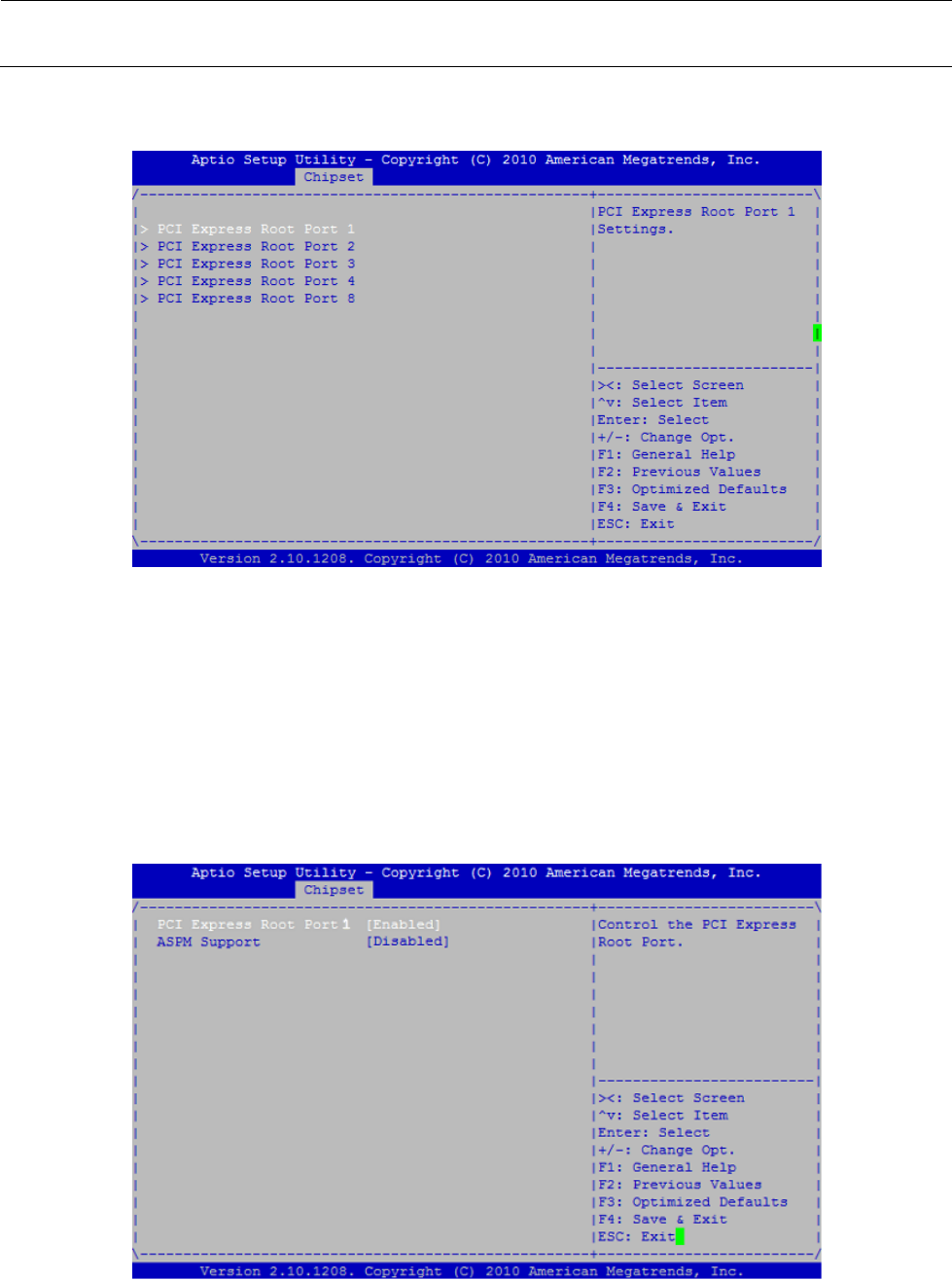

图 13-2-2-1-19 BIOS 画面（Chipset ：PCI Express Root Port 1）
37） “PCI Express Root Port 2～4”的变更
“PCI Express Root Port 2～4”也要与“PCI Express Root Port 1”相同地设置。
