维修调整要领书
13-33
30） “PCH IO Configuration”画面
“PCH IO Configuration”画面显示如下画面。
图 13-2-2-1-16 BIOS 画面（Chipset ：PCH IO Configuration）
31） “USB Configuration”的变更
请用↑↓键将光标移至“USB Configuration”，按<ENTER>键。
32） “USB Configuration”画面
“USB Configuration”画面显示如下画面。
请把
“EHCT1”
设置为
< Enabled >
。
设置后，按<Esc>键，回到“PCH IO Configuration”画面。
图 13-2-2-1-17 BIOS 画面（Chipset ：USB Configuration）
33） “PCI Express Configuration”的变更
请用↑↓键将光标移至“PCI Express Configuration”，按<ENTER>键。
维修调整要领书
13-34
34） “PCI Express Configuration”画面
“PCI Express Configuration”画面显示如下画面。
图 13-2-2-1-18 BIOS 画面（Chipset ：PCI Express Configuration）
35） “PCI Express Root Port 1”的变更
请用↑↓键将光标移至“PCI Express Root Port 1”，按<ENTER>键。
36） “PCI Express Root Port 1”画面
“PCI Express Root Port 1”画面显示如下画面。
请把
“PCI Express Root Port 1”
设置为
< Enabled >
。
请把
“ASPM Support”
设置为
< Disabled >
。
设置后，按<Esc>键，回到“PCI Express Configuration”画面。
图 13-2-2-1-19 BIOS 画面（Chipset ：PCI Express Root Port 1）
37） “PCI Express Root Port 2～4”的变更
“PCI Express Root Port 2～4”也要与“PCI Express Root Port 1”相同地设置。
维修调整要领书
13-35
38） “PCI Express Root Port 8”的变更
请用↑↓键将光标移至“PCI Express Root Port 8”，按<ENTER>键。
39） “PCI Express Root Port 8”画面
“PCI Express Root Port 8”画面显示如下画面。
请把
“PCI Express Root Port 8”
设置为
< Enabled >
。
请把
“ASPM Support”
设置为
< AUTO >
。
请把
“URR”
，
“FER”
，
“NFER”
设置为
< Disabled >
。
请把
“CER”
，
“CTO”
，
“SEFE”
设置为
< Disabled >
。
请把
“SENFE”
，
“SECE”
设置为
< Disabled >
。
请把
“PME SCI”
设置为
< Enabled >
。
请把
“Hot Plug”
设置为
< Disabled >
。
设置后，按<Esc>键，回到“Chipset”画面。

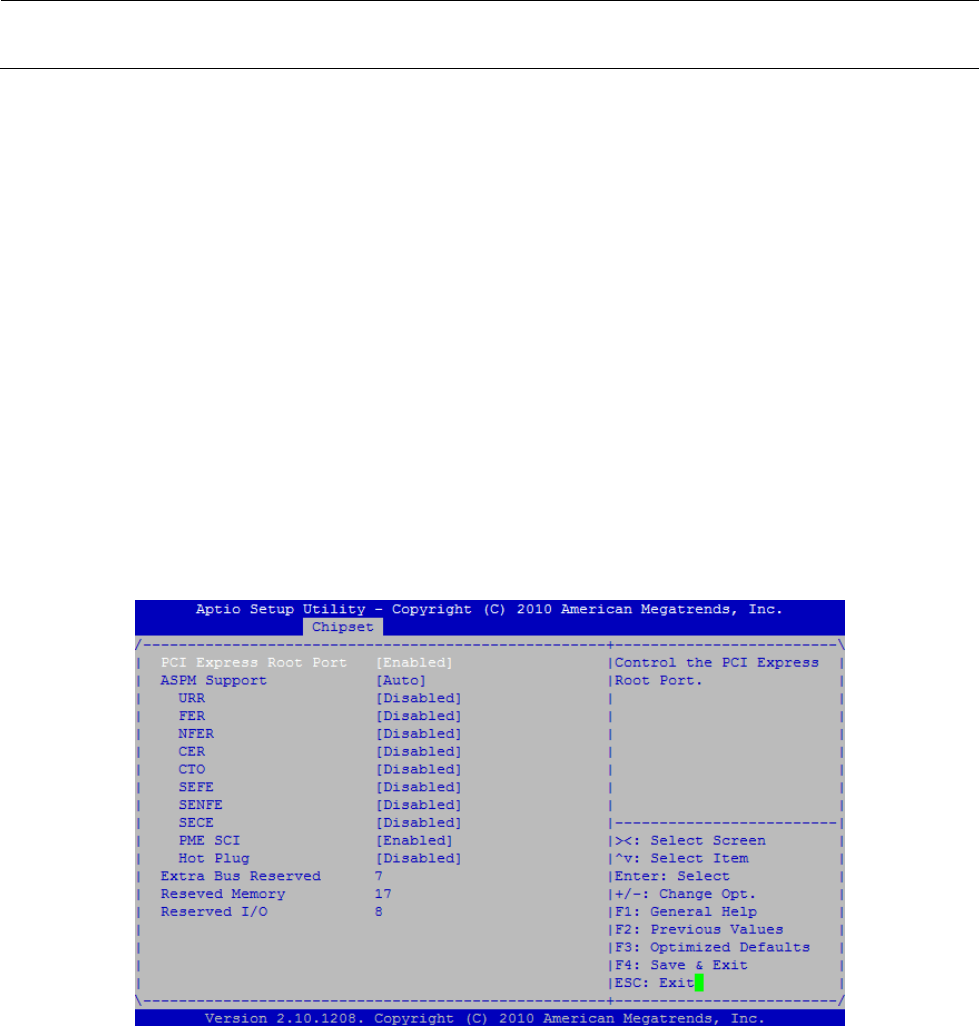

图 13-2-2-1-20 BIOS 画面（Chipset ：PCI Express Root Port 8）
40） 向“Boot”画面移动
请用←→键将光标移至“Boot”。
