维修调整要领书 13 - 38 13 -2- 3 ． 网络的设置（要与 MI Line Optimize r ／ 生产支援系统通信时设置） 为了 JM -20 与 MI Line Optimizer ／生产支援系统之间的通信，必须进行网络设置。 ＜ 设定程序 ＞ ① 设定 TCP/IP ② 设定共有文件夹 ③ 登记用户 13 -2- 3-1 ． TCP/IP 的设定 1) 选择 起动 按键，再选择 [ 设定 (S)] → [ 控制盘 （…
维修调整要领书
13-37
44） “BIOS”的结束
请用↑↓键将光标移至“Save Changes and Exit”，按<ENTER>键。
画面上会显示确认的对话框，故选择“Yes”，保存 BIOS 并结束。
图 13-2-2-1-23 BIOS 画面（Save & Exit）
维修调整要领书
13-38
13-2-3．
网络的设置（要与 MI Line Optimizer／生产支援系统通信时设置）
为了 JM-20 与 MI Line Optimizer／生产支援系统之间的通信，必须进行网络设置。
＜设定程序＞
①设定 TCP/IP
②设定共有文件夹
③登记用户
13-2-3-1．
TCP/IP 的设定
1) 选择 起动 按键，再选择[设定(S)]→[控制盘（C）]。
2） 请双击[网络和共享中心]图标。
设置 TCP／IP 时的注意事项
关于 IP 地址。有公司内部规定时，请按照公司内的网络负责人的指示进行指定。
没有指定时，请设定 MI Line Optimizer
／生产支援系统的
其它的主机没有设定的号码
。
出厂时已设置为“
192．168．100．100
”，子网掩码“
255．255．255． 0
”。
维修调整要领书
13-39

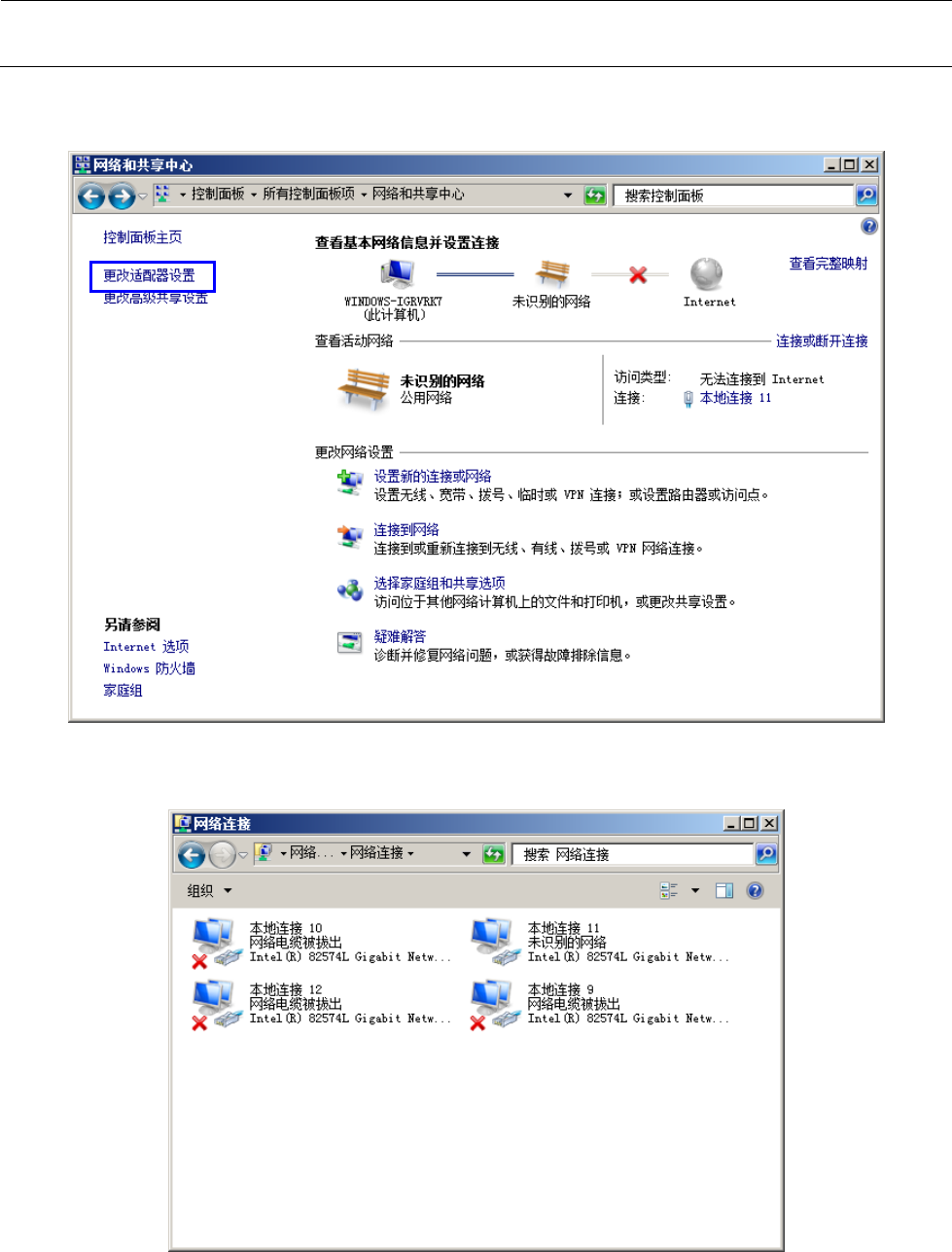

3） 于是显示[网络和共享中心] 对话框。
请双击[更改适配器设置]。
4） 于是显示[网络连接] 对话框。
