维修调整要领书
13-48

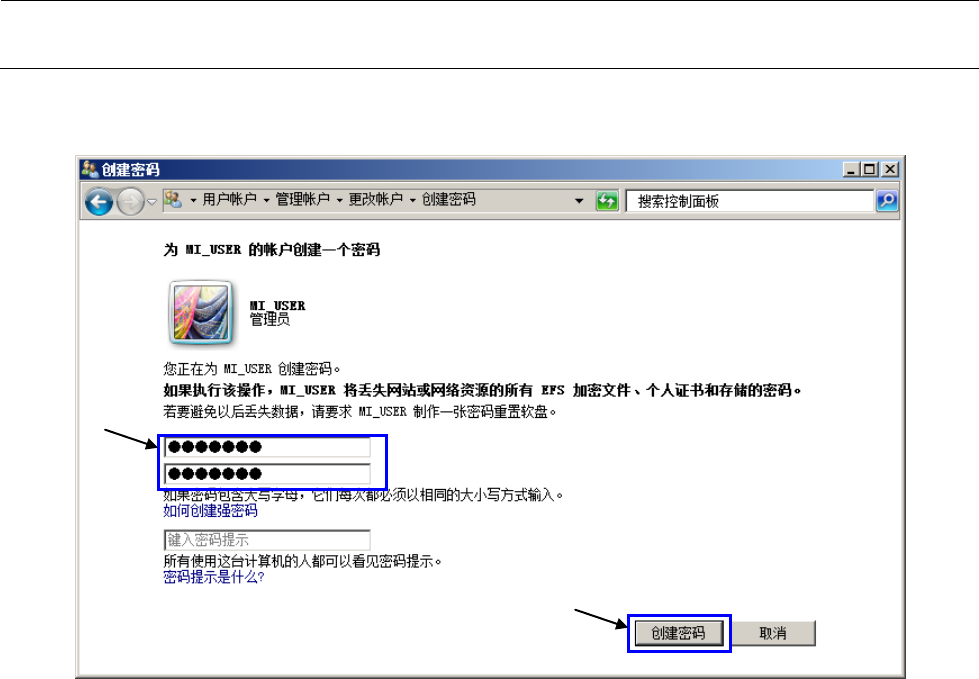

8） 于是显示创建密码画面，请在①[输入一个新密码]和[再次输入密码以确认]栏内输入相同的密码，
再选择②「创建密码（C）」按钮。
所有的设定结束后，请进行 13-2-4-2 C 驱动器的更新操作，然后再重新启动主机。
※注意
账号仅仅是建立而已（只要建立账号就可以访问 MI Line Optimizer／生产支援系统）。请注意不要
用这一账号登录。
①
②
维修调整要领书
13-49
13-2-4．
网络的设置（使用 DFFP 摄像机时的设置）
使用 DFFP 摄像机时，需要进行网络设置。
＜设置步骤＞
①设置贴片机侧的 TCP/IP
②设置 DFFP 摄像机 IP 地址
TCP/IP 设置时的注意点
公司内规定 IP 地址时，请按照公司内网络负责人的指示进行指定。
未指定时，设置为『 192．168．1．1 』子网掩码『 255．255．255． 0 』。(出厂时相同。)
MI Line Optimizer 等已经在 Local Area Connection5 处设置有 IP 地址时，第一栏和第二栏设置
为相同值，第三栏设置为不重复值。第四栏不设置
例
LAN 端口 1： 192. 168 .1 . 10
LAN 端口 4： 192. 168 .2 . 8
相同 不同
13-2-4-1．
TCP/IP 的设定(贴片机)
1)请通过开始按钮选择[控制面板（C）]。
2)请双击[网络与共享中心]的图标。
维修调整要领书
13-50
3)显示[网络与共享中心]的对话框。请双击[变更适配器的设置]。
4) 显示[网络连接]的对话框。
