维修调整要领书
13-53

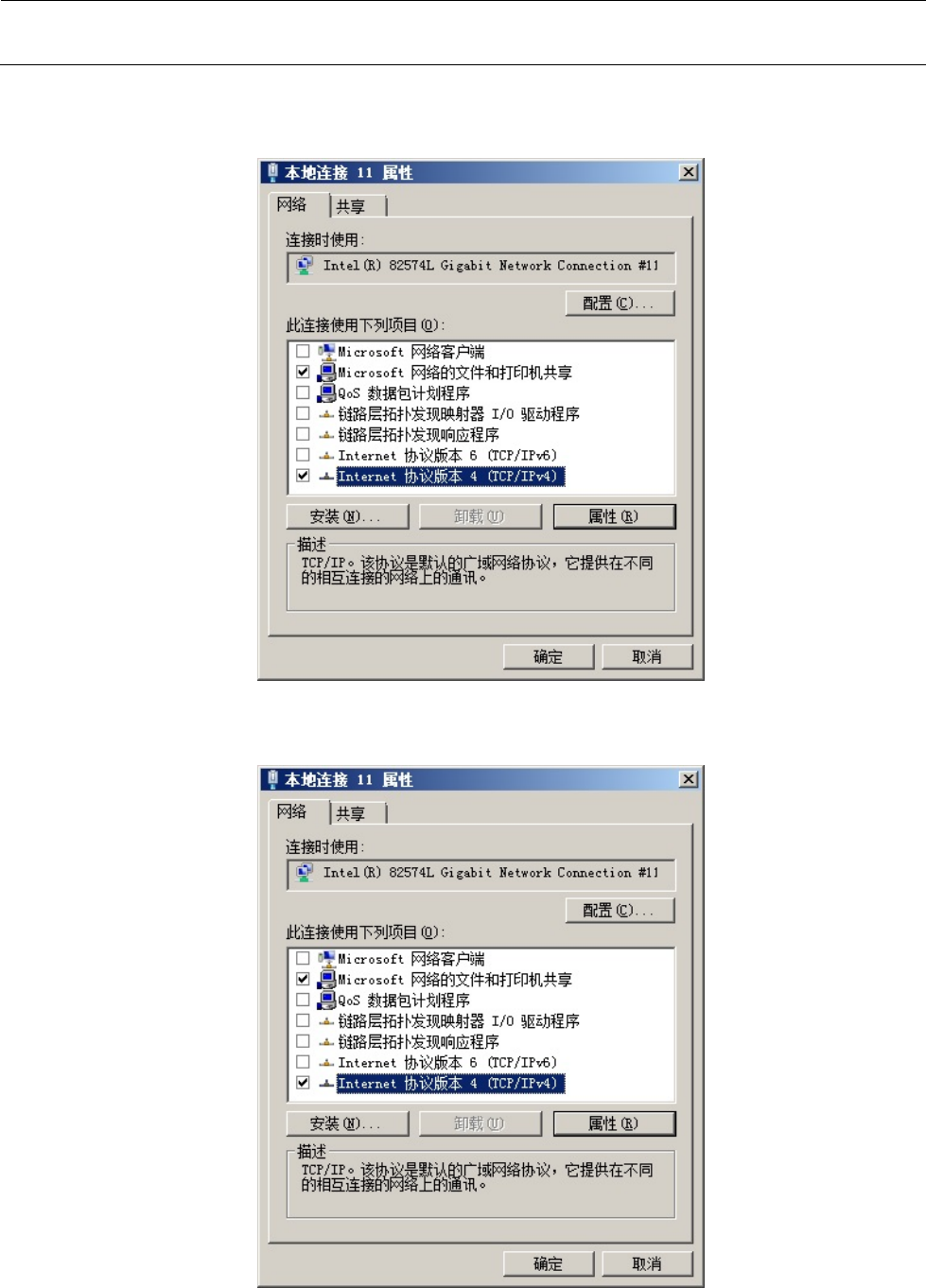

9)执行 5)的操作，再次显示[LOCAL Area Connection 的属性]对话框。
除[Pylon GigE Vision Streaming Filter] 与 [互联网协议版本 4(TCP/IPv4)]以外，取消所有的勾选。
10)选择[互联网协议版本 4(TCP/IPv4)]，请点击[属性]。
维修调整要领书
13-54
11)勾选[使用下面的 IP 地址（S）]，请设置[IP 地址]、[子网掩码]，有必要时请设置[默认网关]。(初始
值 IP 地址为『192.168.1.1』，子网掩码设置『255.255.255.0』。还使用其他地址时，请予变更避免
重复。)
完成设置后，请点击[OK]。
12)打开命令提示符 输入[ewfmgr c: -commit]后，请重启贴片机。
维修调整要领书
13-55
13-2-4-2．
摄像机侧的设置
摄像机侧可以通过机器设置处进行设置。
1)请确认与 DFFP 摄像机相连接的 LAN 电缆线，是否连接在 CPU BOARD 的 LAN4 上。
2) 从主体的菜单画面 启动[设置]。
3)请选择[设置组]－[设置 DFFP 摄像机 IP 地址]。
4)设置 DFFP 摄像机的网络。无特别指定时，请按如下进行设置。
设置项目 ,设置内容
IP 地址 设置摄像机的 IP 地址。请使 LAN 端口 4 的 IP 地址与前 3 个的一致。
当 MI Line Optimizer／生产支援系统／
生产管理系统中，已经为 LAN 端口 1 设
置了 IP
地址时，请为第一个和第二个设置同一个值，为第三个设置不重复的值
。
对第四个的值不予指定。
在没有特别指定时，请按照如下进行设置。
192.168.1.2
子网掩码 :设置子网掩码。无特别指定时，请按如下进行设置。
在没有特别指定时，请按照如下进行设置。
255.255.255.0
