维修调整要领书
1-14

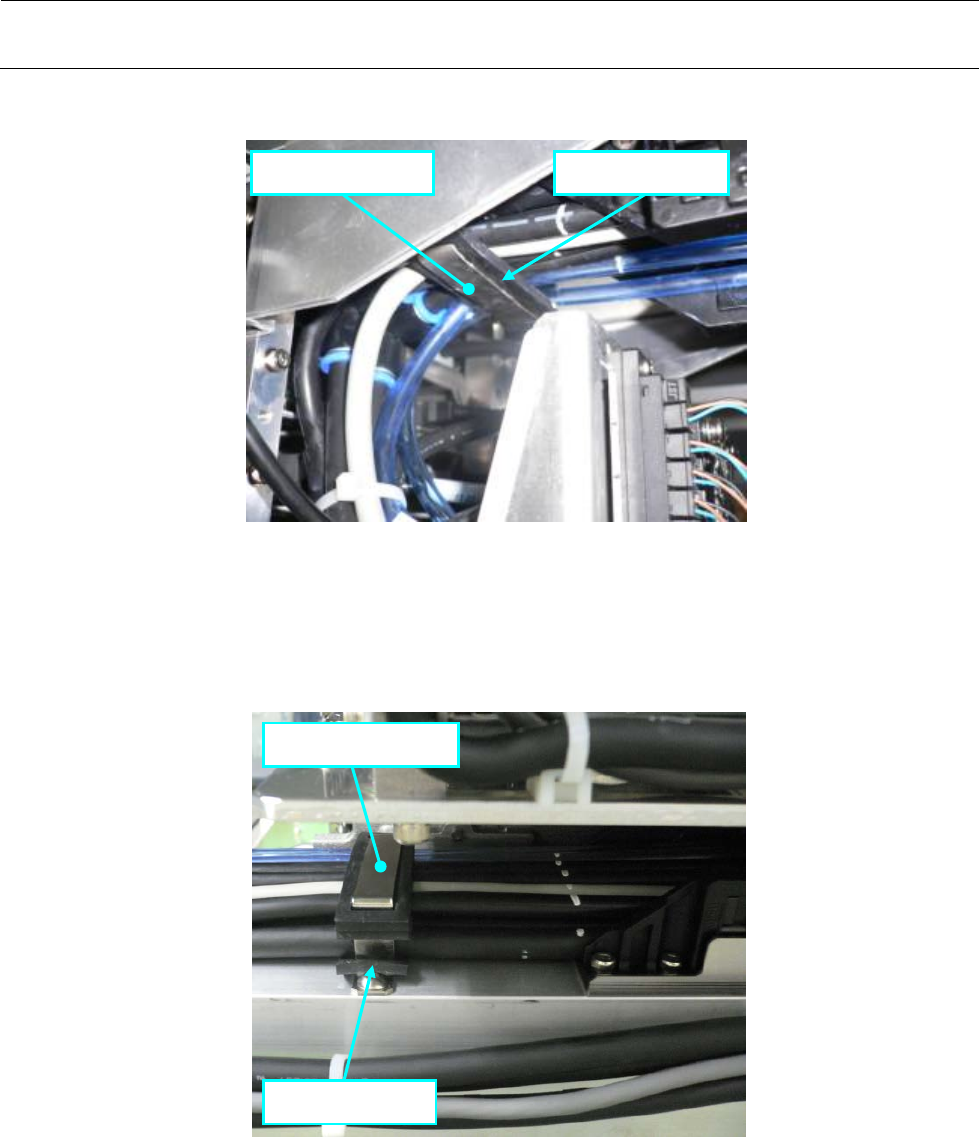

2） 卸下 FC_SUPPORT、FC_RUBBER，剪掉束线带。
图 1-4-1-2 电缆拖链的移动端部
3） 电缆拖链的固定端部也进行与 2）相同的操作。
图 1-4-1-3 电缆拖链的固定端部
4） 卸掉塑料导轨的盖罩，取下要调换的电缆。
FC_SUPPORT FC_RUBBER
FC_SUPPORT_X
FC_RUBBER
维修调整要领书
1-15
1-4-2．
电缆标识（X）的确认

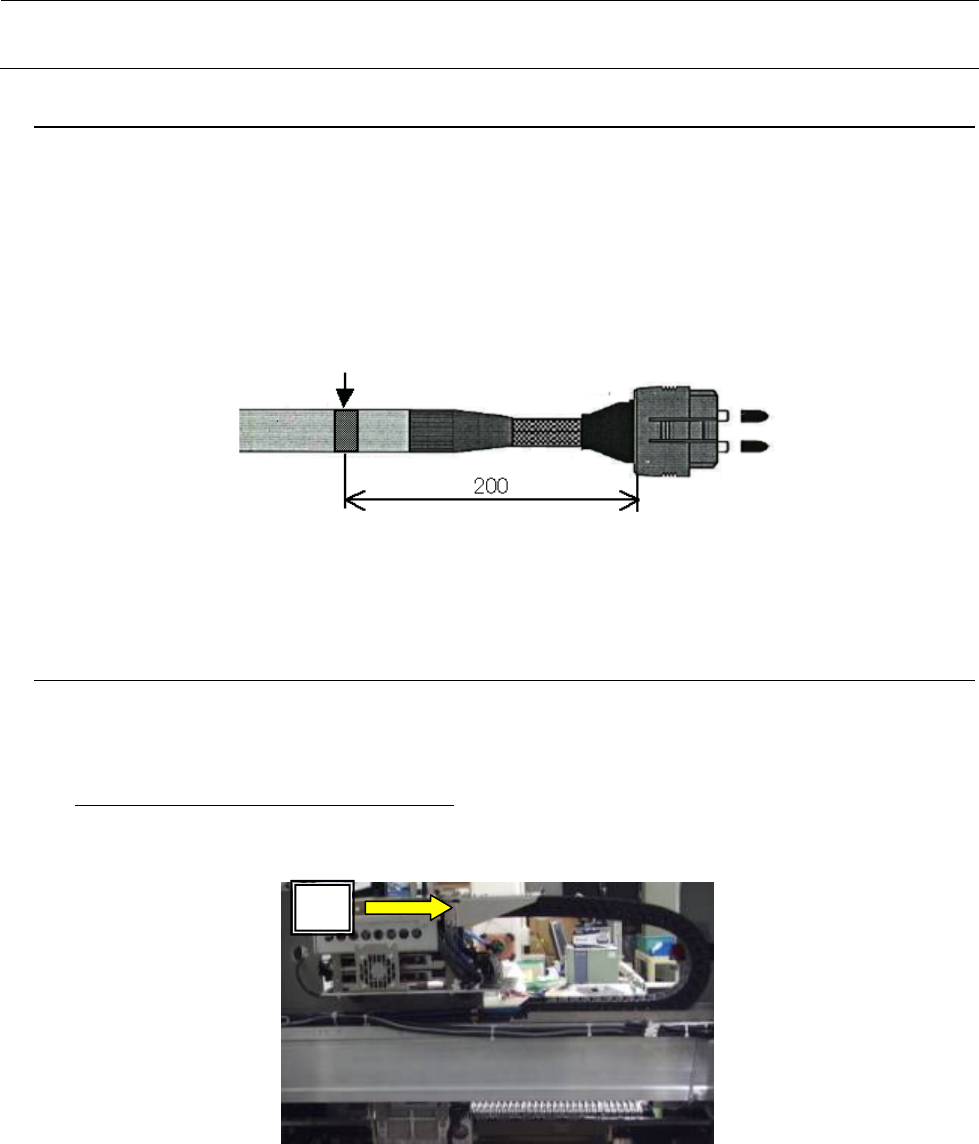

1） 确认 OPTICAL FIBER CABLE 8M 的标识位置。
（位置是离开插接器端 200mm）
图 1-4-2-2
1-4-3．
电缆的装配
1） 给各电缆、(XY 电缆、OPTICAL FIBER CABLE 8M）放进电缆拖链的部分涂敷润滑油，按照 X 轴电
缆拖链的 A 向视图配置电缆、空气管。
※ 请注意插座朝向和空气管不要挠曲。
图 1-4-3-1 Head 装置（后侧）
OPTICAL FIBER CABLE 8M
在 OPTICAL FIBER CABLE 8M 上标白色记号
A
维修调整要领书
1-16
图 1-4-3-2 向视 A 图
2） 将各电缆、空气管穿入后，盖上塑料导轨的盖子。
3） 将各电缆的记号位置对齐“电缆拖链支架”的左端（从后看），固定电缆的 Head 侧（移动端）。
图 1-4-3-3

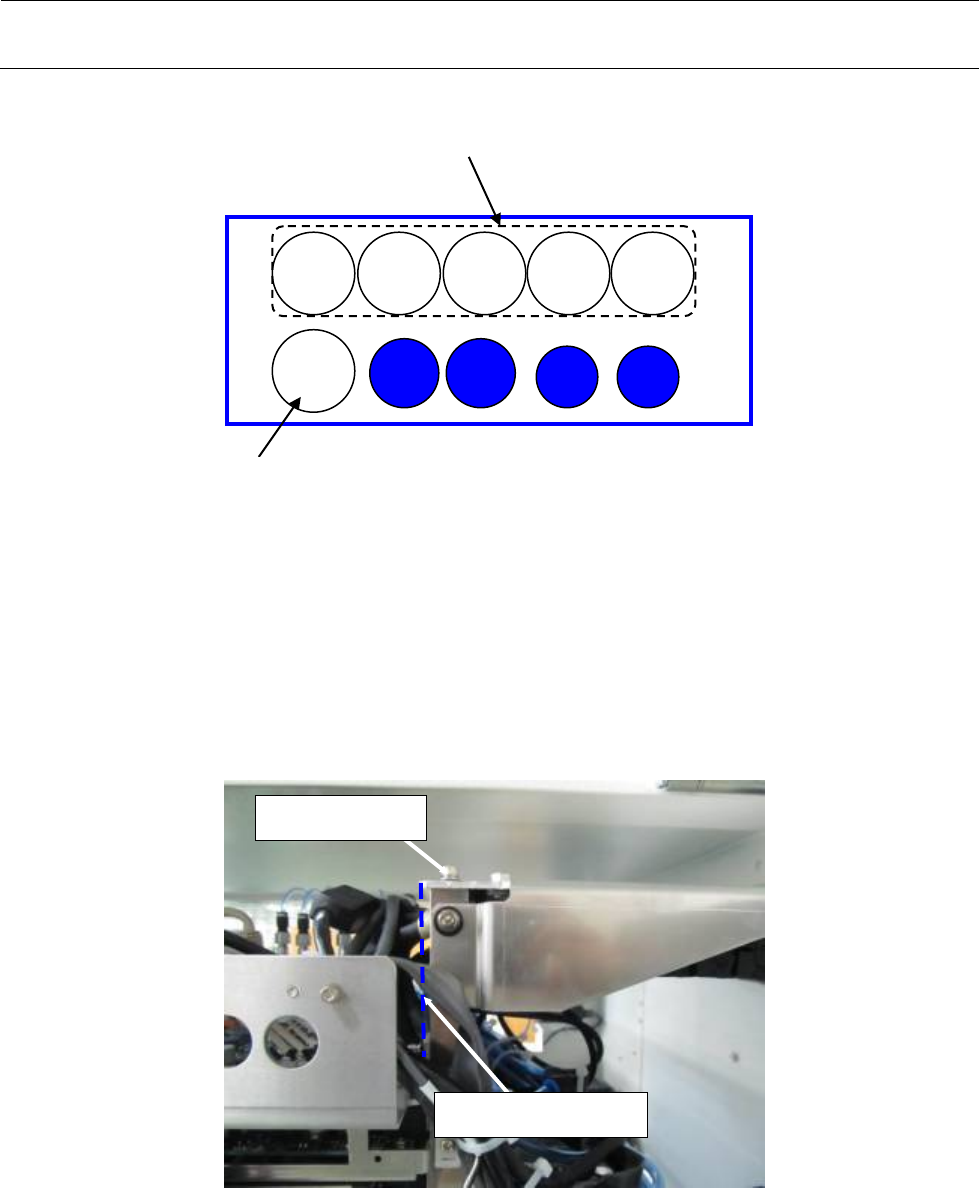

空气管（蓝φ8）
(BT0800501EA)
4190mm (Head 电磁阀负压用左侧端口)
4350mm (Head 电磁阀负压用右侧端口)
空气管（蓝φ6）
(BT0600400EC)
4380mm (Head 提升用电磁阀)
4350mm (Head 电磁阀正压用)
XY BEAR CABLE ASM
（40136484）
IO-20
IP-X5
ZTB
CNP1
ZTA
CNP1
LNC120
LAN
FIBER
CABLE
OPTICAL FIBER CABLE 8M
（40048071）
电缆拖链支架
将白色记号对齐端。
