维修调整要领书
14-18

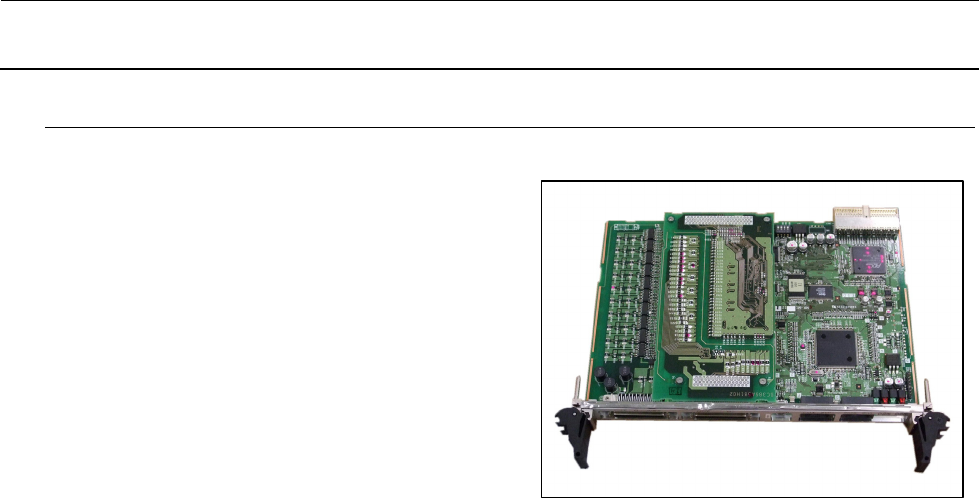

14-3-3． 定位板（40044540）
【功能】
POSITION BOARD 是经由 SSCNETⅢ（三菱电
机制造的高速同步通信网络）与控制伺服马达
的 CPCI 总线对应的基板。可控制最多 32 轴每
1 张的马达。
POSITION BOARD 和各轴伺服放大器之间以光
纤电缆进行数据链连接。
① 接受来自 CPU BOARD 软件的指令，控制
XYZθ 轴伺服马达。
② 进行各轴的原点传感器及限位传感器的
检测。
③ 进行伺服驱动器的报警检测、磁尺的报警检测。
④ 进行紧急停止开关的检测，使 XY 轴、Zθ 轴停止。
【开关类的设定】
跨接／开关请保持出厂状态下使用。
【LED 的意义】
动作显示 LED（绿）：接通电源时=亮灯、系统启动时=闪烁、电源断开时=熄灯
出错显示 LED（红）：出错显示、通常时=熄灯、错误发生时=亮灯
【更换后的调整项目】
没有特别的。
维修调整要领书
14-19
14-3-4． IP-X5 基板（40047528）
【功能】
此基板是处理用 OCC 拍取的基板标记、IC 标记图象数据，计算出基板位置矫正、零件位置矫正所
需要的值的图象处理基板
｡

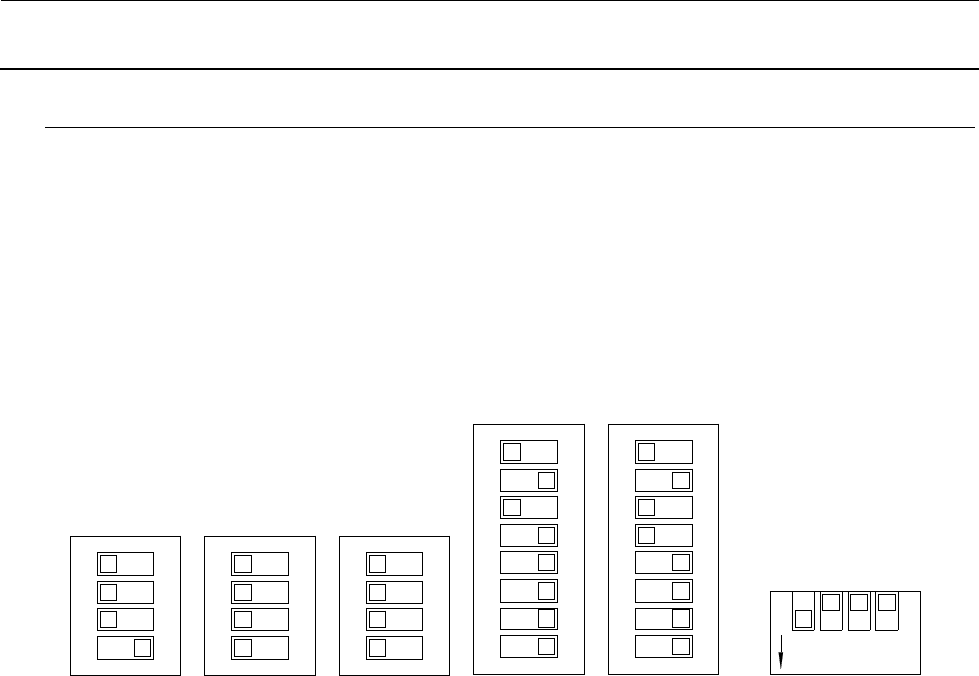

【跨接开关类的设定】
DIPSW 交货时已经被设定，但是控制装置上安装基板时，请进行确认作业。
1
O
N
2
3
4
SW3
1
O
N
2
3
4
SW6
1
O
N
2
3
4
SW8
1
O
N
2
3
4
SW4
5
6
7
8
1
O
N
2
3
4
SW5
5
6
7
8
【面板 SW】
RESET SW： 使本基板复位。
ABORT SW： 对主机 CPU 发行 NMI。
这 2 个 SW 请勿操作。
【更换后的调整项目】
请按照以下的程序进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 选择 MS 参数设定。
③其它 → 版本升级 → 选择图像。
1
O
N
SW7
234
维修调整要领书
14-20
14-3-5． MI FEEDER 基板（40130370）
【功能】
① 通过与 FEEDER 基板的 I／F 电路，进行径向供料器电磁阀以及碗式供料器的电动机驱动、电磁
阀、传感器信号等的发送和接收。
② 通过与 BANK 基板的 I/F 电路，进行供料器推顶销控制信号的收发。
③ 通过基板内 CPU 进行本体 CPU 与 MTS 的信号中继。

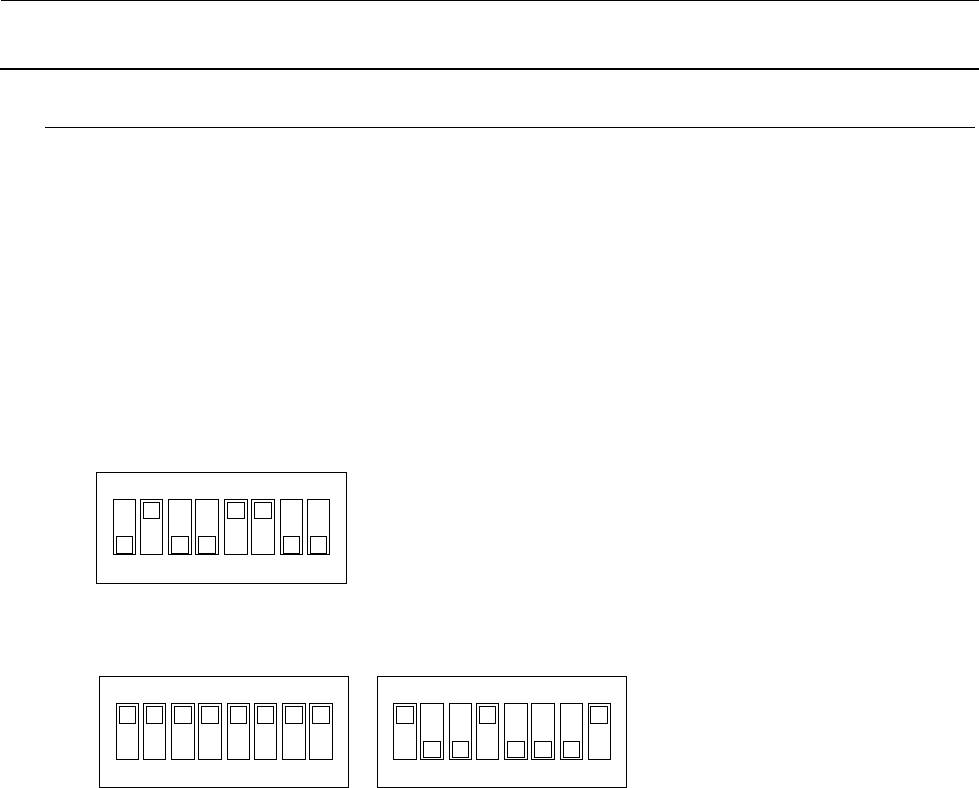

【开关类的设定】
① DIPSW1 设定了基板的功能版本和图形版本｡一般情况下请勿变更｡
以下是功能 Rev2
、图形 Rev3 的设定示例
｡
1
O
N
2
3
4
5
6
7
8
ＳＷ１
② DIPSW2, 3 交货时已经被设定，但是控制装置上安装基板时，请进行确认作业。
1
O
N
2
3
4
5
6
7
8
ＳＷ２
1
O
N
2
3
4
5
6
7
8
ＳＷ３
【LED 的意义】
LD1（橙） ；正在输入+24V 时亮灯
｡
LD2（橙） ；正在输入+3.3V 时亮灯
｡
LD3（黄） ；基板内 CPU 正常动作时亮灯。
LD4～11（f） ；表示本基板的动作状态。
7 SEG LED ；表示本基板的动作状态。
【更换后的调整项目】
请按照以下的程序进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 选择 MS 参数设定。
③其它 → 版本升级 → 选择 MI FEEDER。
