维修调整要领书 14-21 14-3-6 ． IO-20 基板（ 40136345 ） 【 功能 】 ① 检测紧急停止开关、限制传感器、护罩开放开关，遮断伺服电源。 ② 检测 XNEAR 传感器、 YNEAR 传感器，通知 POSITION 板。 ③ 通过与 BASE 基板的 I/F 回路， 对传送带的传感器和电磁阀、 ATC 的传感器和电磁阀、 支承台的 传感器的信号进行发送和接收。 ④ 实装 2 个 4 轴脉冲控制器 IC 、 2 …
维修调整要领书
14-20
14-3-5． MI FEEDER 基板（40130370）
【功能】
① 通过与 FEEDER 基板的 I／F 电路，进行径向供料器电磁阀以及碗式供料器的电动机驱动、电磁
阀、传感器信号等的发送和接收。
② 通过与 BANK 基板的 I/F 电路，进行供料器推顶销控制信号的收发。
③ 通过基板内 CPU 进行本体 CPU 与 MTS 的信号中继。
【开关类的设定】
① DIPSW1 设定了基板的功能版本和图形版本｡一般情况下请勿变更｡
以下是功能 Rev2
、图形 Rev3 的设定示例
｡
1
O
N
2
3
4
5
6
7
8
ＳＷ１
② DIPSW2, 3 交货时已经被设定，但是控制装置上安装基板时，请进行确认作业。
1
O
N
2
3
4
5
6
7
8
ＳＷ２
1
O
N
2
3
4
5
6
7
8
ＳＷ３
【LED 的意义】
LD1（橙） ；正在输入+24V 时亮灯
｡
LD2（橙） ；正在输入+3.3V 时亮灯
｡
LD3（黄） ；基板内 CPU 正常动作时亮灯。
LD4～11（f） ；表示本基板的动作状态。
7 SEG LED ；表示本基板的动作状态。
【更换后的调整项目】
请按照以下的程序进行 FLASH 存储器的版本升级。
①选购品 → 变更用户等级，选择维修人员。
②维修 → 选择 MS 参数设定。
③其它 → 版本升级 → 选择 MI FEEDER。
维修调整要领书
14-21
14-3-6． IO-20 基板（40136345）
【功能】
① 检测紧急停止开关、限制传感器、护罩开放开关，遮断伺服电源。
② 检测 XNEAR 传感器、YNEAR 传感器，通知 POSITION 板。
③ 通过与 BASE 基板的 I/F 回路，对传送带的传感器和电磁阀、ATC 的传感器和电磁阀、支承台的
传感器的信号进行发送和接收。
④ 实装 2 个 4 轴脉冲控制器 IC、2 个 1 轴脉冲控制器 IC，根据来自 CPU 板的指令进行传送 L 电动
机、传送中央电动机、传送 R 电动机、支承台电动机、传送宽度调整用电动机的脉冲控制｡
⑤ 通过与 HEAD MAIN 基板的 I/F 回路，对真空/送风、真空压力传感器、HMS、OCC 照明控制信号
等进行发送和接收。
⑥ 保存 M/S 参数的 FlashROM。
⑦ 通过与 LIGHT CTRL 基板的 I/F 回路，对 VCS 照明控制信号等进行发送和接收｡
【跨接开关类的设定】
① DIPSW1 设定了基板的功能版本和图形版本｡一般情况下请勿变更｡
以下是功能 Rev2
、图形 Rev3 的设定示例｡
1
O
N
2
3
4
5
6
7
8
ＳＷ１

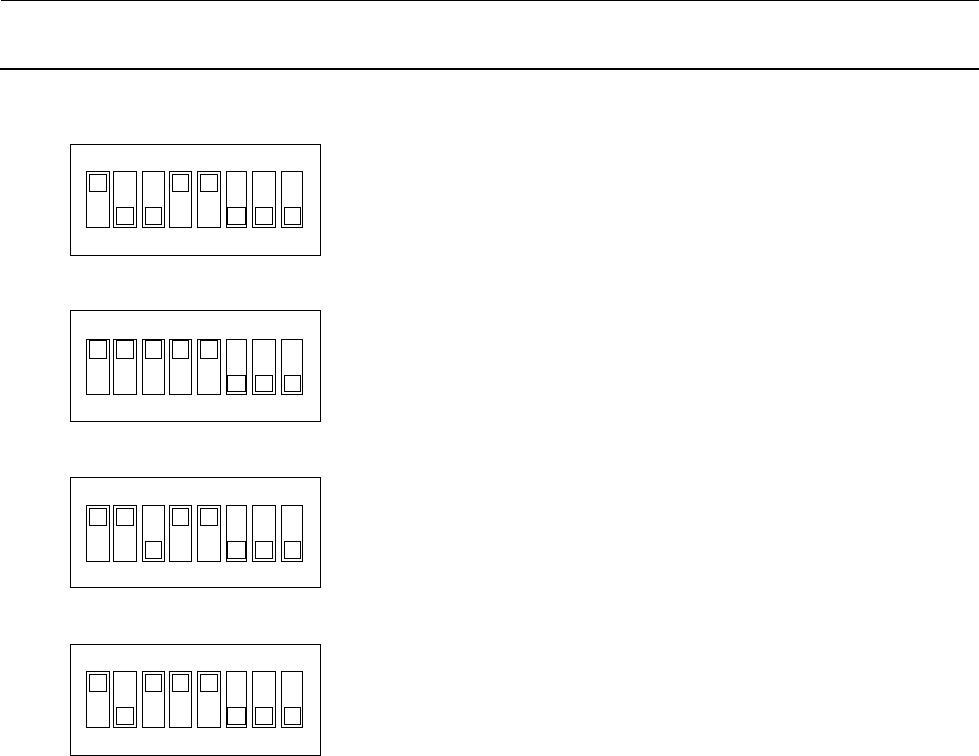

② DIPSW2 的设置与选配件发送地有关，设置有所不同。请按以下所示设置。
1
O
N
2
3
4
5
6
7
8
SW2
1
O
N
2
3
4
5
6
7
8
SW2
・ＳＴ、ＪＥ、ＣＨ仕様
・リアバンクあり、フィーダ浮きセンサなし
・ＳＴ、ＪＥ、ＣＨ仕様
・リアバンクあり、フロント・リアフィーダ浮きセンサあり
1
O
N
2
3
4
5
6
7
8
SW2
・ＳＴ、ＪＥ、ＣＨ仕様
・リアバンクあり、フロントフィーダ浮きセンサあり
1
O
N
2
3
4
5
6
7
8
SW2
・ＳＴ、ＪＥ、ＣＨ仕様
・リアバンクあり、リアフィーダ浮きセンサあり
･ ST，JE，CH 规格
･ 有后侧台架，无供料器浮起传感器
･ ST，JE，CH 规格
･ 有后侧台架，有前侧･后侧供料器浮起传感器
･ ST，JE，CH 规格
･ 有后侧台架，有前侧供料器浮起传感器
･ ST，JE，CH 规格
･ 有后侧台架，后侧供料器浮起传感器
维修调整要领书
14-22
SW2 各位的意义如下。
･ SW2-1: ON 时，可操作背面侧护罩打开
･ SW2-2: ON 时，可操作正面侧供料器浮起传感器
･ SW2-3: ON 时，可操作背面侧供料器浮起传感器
･ SW2-4: ON 时，POWER MONITOR（CE）有效
･ SW2-5: ON 时，当护罩打开时強制伺服 OFF（维护开关 OFF 时）
当护罩打开时轴低速动作（维护开关 ON时）
･ SW2-6: ON 时，因供料器浮起传感器检测到而強制伺服 OFF（一般情况下不使用。）
･ SW2-7: 备用
･ SW2-8: 备用
属于 EN 规格时，请将 SW2-4 设置为 ON。SW2-4 是仅在 EN 机型中使用的 POWER_MONITOR 信
号的有效/无效设置。
【LED 的意义】
LD1（红） PLLLOCK；如该灯未点亮,有可能是内部时标发生了故障
｡
【更换后的调整项目】
· 更换后，必须进行取得 MS 参数备份数据的操作。
请通过「文件」→「控制数据管理」进行备份操作。
· IO-20 基板出厂时是已经调整好的基板，因此没有 CAL 真空、空气(正压、負压)电路的调整。
只有
在发生故障时，请根据 QA 表“E11 IO-20 PCB ASM AD 变換调整”进行确认。
1
O
N
2
3
4
5
6
7
8
SW2
1
O
N
2
3
4
5
6
7
8
SW2
・ＥＮ仕様
・リアバンクあり、フィーダ浮きセンサなし
・ＥＮ仕様
・リアバンクあり、フロント・リアフィーダ浮きセンサあり
1
O
N
2
3
4
5
6
7
8
SW2
・ＥＮ仕様
・リアバンクあり、フロントフィーダ浮きセンサあり
1
O
N
2
3
4
5
6
7
8
SW2
・ＥＮ仕様
・リアバンクあり、リアフィーダ浮きセンサあり
･ EN规格
･ 有后侧台架，无供料器浮起传感器
･ EN规格
･ 有后侧台架，有前侧･后侧供料器浮起传感器
･ EN规格
･ 有后侧台架，有前侧供料器浮起传感器
･ EN规格
･ 有后侧台架，有后侧供料器浮起传感器
