维修调整要领书
14-23

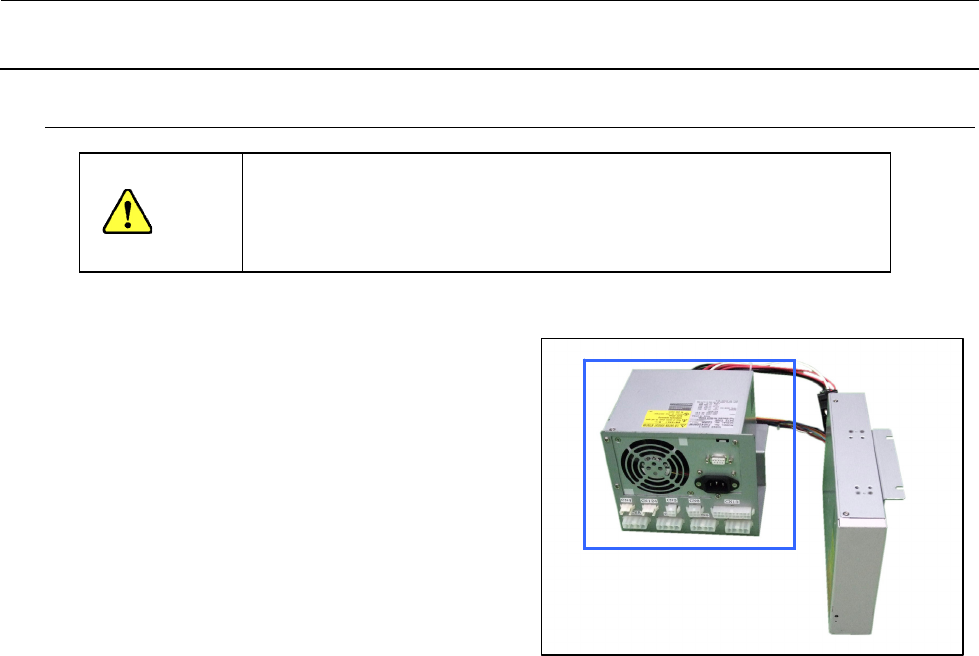

14-3-7． ATX 电源（前身为 40048006，新 40146346）
警告
为了避免因触电而发生重伤事故，请使原开关处于
｢
切断
｣
状态
｡
请确认主体的主自动断路器以及主开关是否关闭
｡
原开关是指安装在建筑物上的电源开关，并不是主体开关
｡
【功能】
在控制箱中，供给 DC+3.3V、DC+5V、DC+12V、
DC-12V、DC+5VSB
｡
停电时，从连接的电池装置（前身为 40048006，
新 40146346）中进行电池后援
｡
【双列开关类的设定】
在 ATX 电源中没有双列开关类
｡
【LED 的意义】
在 ATX 电源中没有 LED
｡
【更换后的调整项目】
没有特别需要调整的项目
｡
【更换顺序】
① 更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行
｡
② ATX 电源配置在基座框架之前侧，故要拆下连接在 ATX 电源上的 AC 输入电缆、RS232C 电缆
等各个电缆。
③ 从正面拆下 2 个螺丝 SL4040891SC 后，与 ATX BRAKET 一起卸下。
④ 从 ATX BRACKET 拆下 2 个 SL4030691SC、4 个 INCH SCREW（40048047）。
⑤ 从 ATX BRACKET 拆下连接器类后，可以卸下 ATX 电源。
⑥ 把拆下的 ATX 电源换成新的，然后按照与拆卸相反的顺序进行组装
｡
※ ATX 电源和电池，它不能被用来作为新旧并混合。
如果更换了 ATX 电源的新的类型，电池也将交换新的类型。
作为交换旧 ATX 电源→新的 ATX 电源，机械支架的情况下，其他如电缆，你还会更改电源故障
监测工具。据 14-3-9 章，请进行交流。
维修调整要领书
14-24
14-3-8． 电池装置（前身为 40048007，新 40146347）
警告
为了避免因触电而发生重伤事故，请使原开关处于｢切断｣状态｡
请确认主体的主自动断路器以及主开关是否关闭｡
原开关是指安装在建筑物上的电源开关，并不是主体开关｡
警告
1) 请摘下手表、戒指、项链或其他金属物后再进行操作｡
2) 请使用带绝缘把手的工具｡
3) 请不要在电池上放置工具或金属零件｡
【功能】
停电时，通过连接的 ATX 电池（前身为 40048006，
新 40146346），往控制箱中进行电池后援｡
【双列开关类的设定】
在电池装置中没有双列开关类｡
【LED 的意义】
电池装置（前身为 40048006）显示用 LED 的状态
如下所示｡
没有显示为 LED 到电池单元（新 40146347）。
表 14-3-8-1 LED 状态
电 源 状 态
LED 状态 备考
AC 输入 DC输出 充电器 电池
正常 停止 停止 - 熄灯 待机
正常 正常 正常 充电中 橙 (亮灯) POWER ON
正常 正常 停止 充电满 (80﹪以上) 绿 (亮灯) POWER ON
停电 正常 停止 正常 (备份) 橙 (闪烁) 备份
正常 正常 异常 正常 绿/橙 (交互亮灯) 充电器故障
正常 正常 正常 异常 绿/橙 (交互亮灯) 电池异常
※1
正常 停止
※2
正常 正常 绿/橙 (交互亮灯) DC 输出异常
※1. 有时会有因为装置内置电池的温度在 45℃以上而充电停止的情况｡
※2. 除去 DC+5VSB 输出｡
【更换后的调整项目】
没有特别需要调整的项目｡
【更换时期】
电池更换请以 3 年为基准｡
维修调整要领书
14-25
【更换顺序】
① 更换工作一定要在主电源和主自动断路器、主开关都处于关闭的状态下进行｡
② 电池装置配置在基座框架前侧，ATX 电源的右侧，只要松开 2 个 SL6041092TN，即可与 ATX
BATTERY BR 一起卸下。
另外，拆下与 ATX 电源相连接的电缆｡
③ 若从 ATX BATTERY BR 中拆下 4 个 INCH SCREW (40048047)，就能拆卸下来｡
④ 把电池装置池换成新的，按照与拆卸时相反的顺序进行安装｡
