维修调整要领书 1- 18 1-4 -5 ． 电缆的装配 1 ） 给各电缆（ Y 拖链电缆、 XY 拖链电缆、 OPTICAL FIBER CABLE 8M ）放进电缆拖链的部分涂敷润 滑剂。 2 ） 按图 1-4-5-1 所示进行配置，使长度一致。 图 1 -4- 5-1 向视 B B IO - 20 IP - X5 ZTB CNP1 ZT A CNP1 LNC120 LAN FIBER CABLE CN166 （ X ） 空气管（蓝…
维修调整要领书
1-17

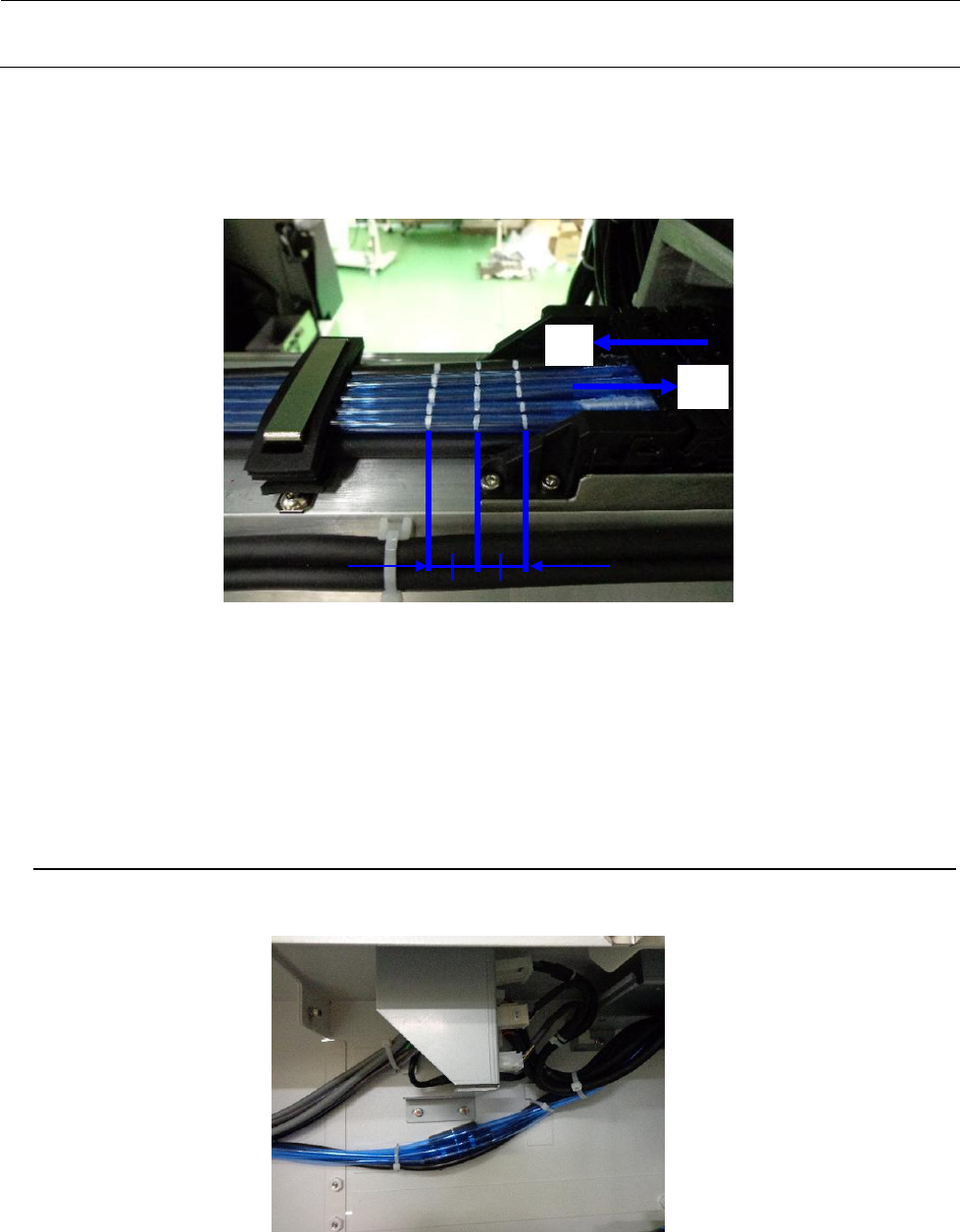

4） 将 XY 拖链电缆、OPTICAL FIBER CABLE 8M 推入②的方向，在 X 电缆拖链的端部位置上沿线束
的并排方向画白色记号。把线束朝图中的①方向拉，在 X 电缆拖链的端部位置上沿线束的并排方
向画白色记号。
图 1-4-3-4
5） 调整线束，使 2 条记号的中间位置成为 X 电缆拖链的端部，再予固定。
6） 用手推入电缆拖链内部的线束，确认不绷紧。
1-4-4．
拆下 Y 轴电缆

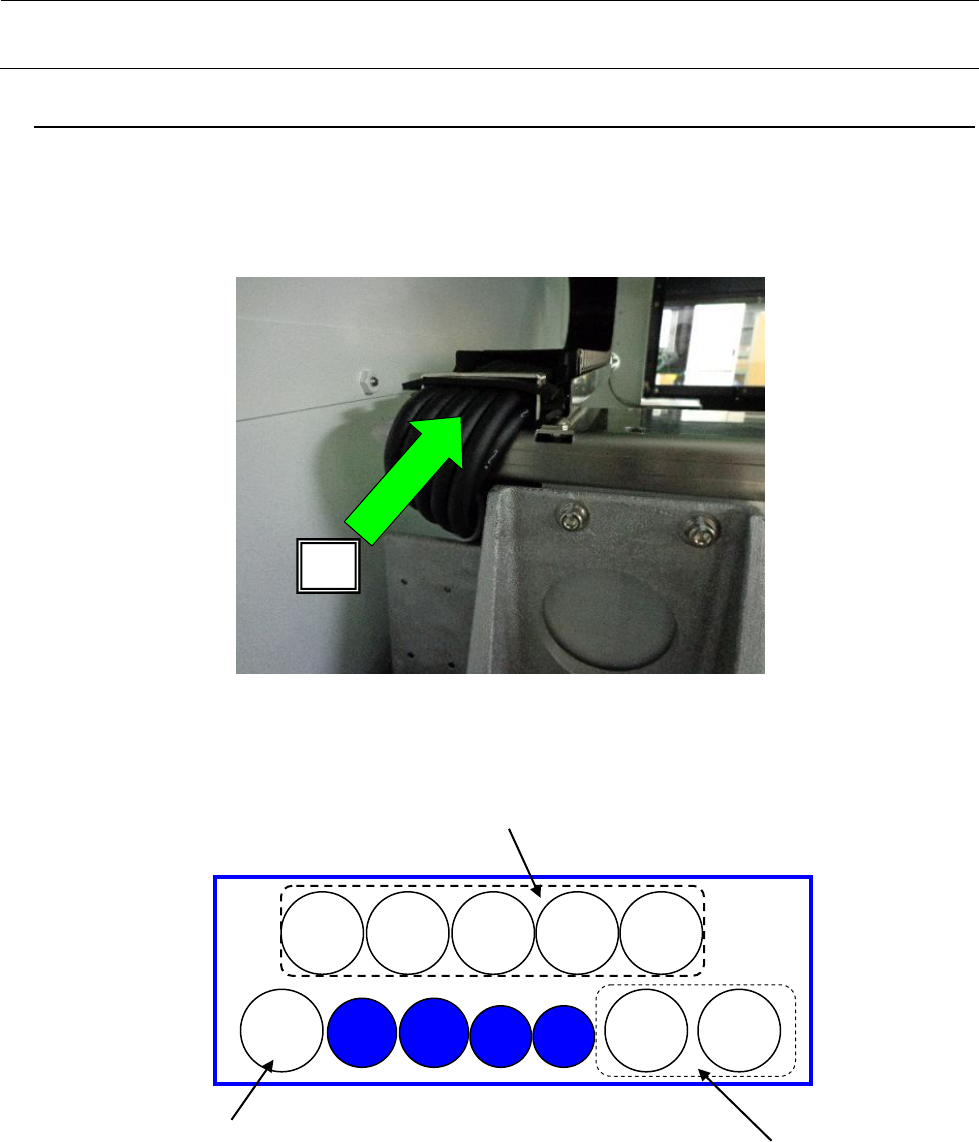

1）取下 Y 轴塑料导轨入口的插接器托架的捆束带和中继连接器。
図 1-4-4-1
2）卸下 Y 轴塑料导轨的盖，拆下要更换的电缆。
①
②
维修调整要领书
1-18
1-4-5．
电缆的装配
1） 给各电缆（Y 拖链电缆、XY 拖链电缆、OPTICAL FIBER CABLE 8M）放进电缆拖链的部分涂敷润
滑剂。
2） 按图 1-4-5-1 所示进行配置，使长度一致。
图 1-4-5-1 向视 B
B
IO-20 IP-X5
ZTB
CNP1
ZTA
CNP1
LNC120
LAN
FIBER
CABLE
CN166
（X）
空气管（蓝φ8）
(BT0800501EA)
4190mm (Head 电磁阀负压用左侧端口)
4350mm (Head 电磁阀负压用右侧端口)
空气管（蓝φ6）
(BT0600400EC)
4380mm (Head 提升用电磁阀)
4350mm (Head 电磁阀正压用)
XY BEAR CABLE ASM
（40136484）
OPTICAL FIBER CABLE 8M
（40048071）
Y BEAR CABLE ASM
（40136471）
维修调整要领书
1-19

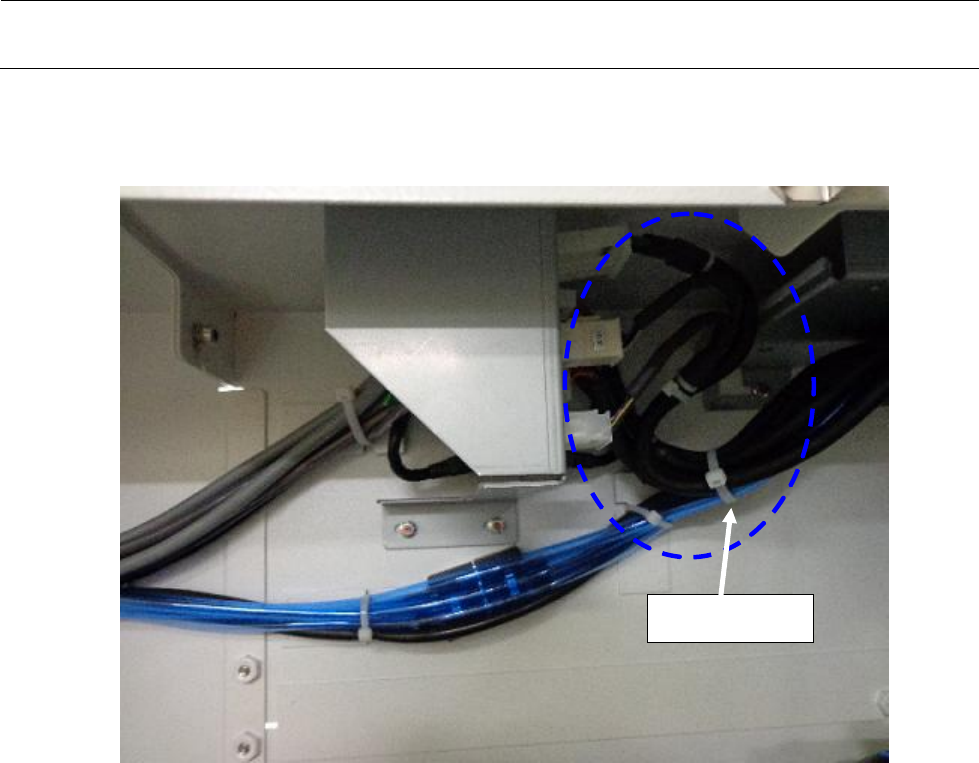

3） 秋千部要注意防止根部极度弯曲而受到应力。
OPTICAL FIBER CABLE(40048071)是光缆，所以不要过度弯曲（ 50R 之内），用束线带束扎时也不
要过度用力。
图 1-4-5-2 秋千部
以束线带固定
