14-6． 传送装置
14-6-1． 传送装置的构成

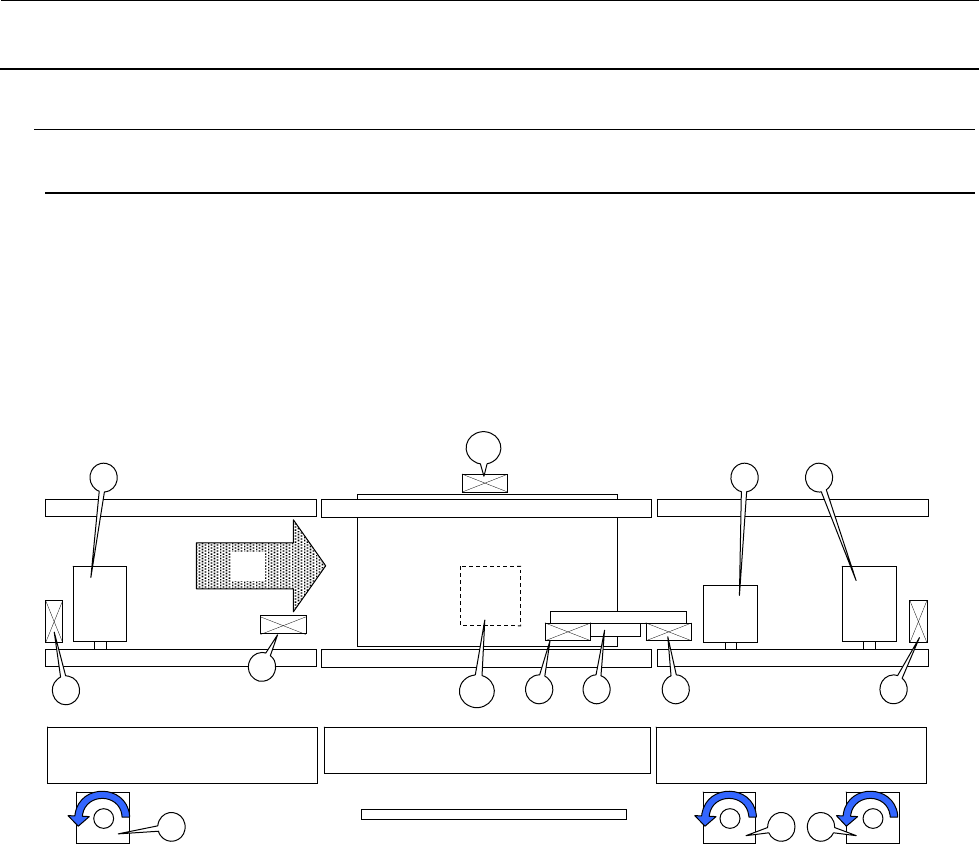

传送装置的构成图如图 14-6-1-1 所示。
座架下的背侧左面安装 BASE 基板，前侧左面安装传送步进电动机用的驱动器，背侧左面安装支撑台
步进电动机用的驱动器。
所谓支承台也称作 BU（backup table）。
传送装置内的传送 L、传送 R 马达、传送 L 传感器、传送 R 传感器、WAIT 传感器没有必要根据基准、
流向而改变插接器的连接处。
① 传送 L 马达(步进马达)
② 传送 CENTER 马达(步进马达)
③ 传送 R 马达(步进马达)
④ 传送 L 传感器
⑤ WAIT 传感器
⑥ STOP 传感器
⑦ C･OUT 传感器
⑧ 传送 R 传感器
⑨ 止动器
⑩ 支撑台马达(步进马达)
⑪ 支撑台原点传感器
图 14-6-1-1 传送装置
A
1
1
3
3 2
2
4
５
6 9 7 8
11
10
维修调整要领书
14-41
下表显示的束线组，EN 规格时是被追加/消除的零件。
请根据表中的指示进行连接。
表 14-6-1-1
对象电缆 连接部位
追加／消除
货 号 品 名 连接部位名 插头号码
40092574 BU LOCK SENS ASM －－－－－ BU LOCK 追加
40110058 BU LOCK SENS CABLE ASM SENSOR BLOCK2 CBL2-2 追加
40136508 SV WIRE ASM (EN) －－－－－ EV 追加
下表显示的束线组，自动基板宽度调整选购品时是被追加的零件。
请根据表中的指示进行连接。
表 14-6-1-2
对象电缆 连接部位
追加／消除
货 号 品 名 连接部位名 插头号码
40137323 AWC ORG SENS ASM －－－－－ AWC ORG 追加
40110061 AWC ORG SENS CABLE ASM SENSOR BLOCK2 SBL2-5 追加
40092569 BU PIN SENSOR EMISSION ASM －－－－－ BU EMIS 追加
40110053 BU PIN(EMISSION) CABLE ASM SENSOR BLOCK1 SBL1-2 追加
40092575 BU PIN SENSOR RECEIVER ASM －－－－－ BU RCV 追加
40110059 BU PIN(RECEVING) CABLE ASM SENSOR BLOCK2 SBL2-3 追加
40136635
(40136636)
AWC MOTOR CABLE ASM
(AWC MOTOR CABLE ASM (EN))
驱动器 － 追加
40136637
(40136638)
AWC DRV FG CABLE ASM
(AWC DRV FG CABLE ASM (EN))
驱动器 － 追加
40136629
(40136630)
AWC DRV PWR CABLE ASM
(AWC DRV PWR CABLE ASM)
驱动器 － 追加
40136639
(40136640)
AWC DRV RELAY CABLE ASM
(AWC DRV RELAY CABLE ASM (EN))
驱动器 － 追加
维修调整要领书
14-42
其它传感器的连接部位见表 14-6-1-3 传感器块的连接束线
｡
请确认连接部位的基板之后进行连接
｡
图 14-6-1-2 传感器块位置
表 14-6-1-3 和传感器块的连接
对象电缆 BASE基板
连接部位
备 考
货 号 品 名 插头号码
40110052 LEFT SENS CABLE ASM SBL1-1 SBL1-1 CONV. L SENS
40110053 BU PIN (EMISSION) CABLE ASM SBL1-2 SBL1-2 AWC (OP)
40110054 WAIT SENS CABLE ASM SBL1-3 SBL1-3 WAIT SENS SIG
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ SBL1-4 未使用
40110055 STOP SENS CABLE ASM SBL1-5 SBL1-5 STOP SENS SIG
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ SBL1-6 未使用
40110056 C.OUT SENS CABLE ASM SBL1-7 SBL1-7 C.OUT SENS SIG
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ SBL1-8 未使用
40110057 BU ORG SENS CABLE ASM SBL2-1 SBL2-1 BU ORG SENS
40110058 BU LOCK SENS CABLE ASM SBL2-2 SBL2-2 EN
40110059 BU PIN (RECEVING) CABLE ASM SBL2-3 SBL2-3 AWC (OP)
40110060 TPIN SENS CABLE ASM SBL2-4 SBL2-4 T-PIN SENS
40110061 AWC ORG SENS CABLE ASM SBL2-5 SBL2-5 AWC (OP)
40110062 RIGHT SENS CABLE ASM SBL2-6 SBL2-6 CONV. R SENS
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ SBL2-7 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ SBL2-8 未使用
传感器块1
传感器块2
