维修调整要领书 14-42 其它传感器的连接部位见表 14-6-1-3 传感器块的连接束线 ｡ 请确认连接部位的基板之后进行连接 ｡ 图 14-6-1-2 传感器块位置 表 14-6-1-3 和传感器块的连接 对象电缆 B A S E 基板 连接部位 备 考 货 号 品 名 插头号码 40110052 LEFT SENS CABLE ASM SBL1-1 SBL1-1 CONV. L SENS 40110053 BU PIN (EMIS…
维修调整要领书
14-41
下表显示的束线组，EN 规格时是被追加/消除的零件。
请根据表中的指示进行连接。
表 14-6-1-1
对象电缆 连接部位
追加／消除
货 号 品 名 连接部位名 插头号码
40092574 BU LOCK SENS ASM －－－－－ BU LOCK 追加
40110058 BU LOCK SENS CABLE ASM SENSOR BLOCK2 CBL2-2 追加
40136508 SV WIRE ASM (EN) －－－－－ EV 追加
下表显示的束线组，自动基板宽度调整选购品时是被追加的零件。
请根据表中的指示进行连接。
表 14-6-1-2
对象电缆 连接部位
追加／消除
货 号 品 名 连接部位名 插头号码
40137323 AWC ORG SENS ASM －－－－－ AWC ORG 追加
40110061 AWC ORG SENS CABLE ASM SENSOR BLOCK2 SBL2-5 追加
40092569 BU PIN SENSOR EMISSION ASM －－－－－ BU EMIS 追加
40110053 BU PIN(EMISSION) CABLE ASM SENSOR BLOCK1 SBL1-2 追加
40092575 BU PIN SENSOR RECEIVER ASM －－－－－ BU RCV 追加
40110059 BU PIN(RECEVING) CABLE ASM SENSOR BLOCK2 SBL2-3 追加
40136635
(40136636)
AWC MOTOR CABLE ASM
(AWC MOTOR CABLE ASM (EN))
驱动器 － 追加
40136637
(40136638)
AWC DRV FG CABLE ASM
(AWC DRV FG CABLE ASM (EN))
驱动器 － 追加
40136629
(40136630)
AWC DRV PWR CABLE ASM
(AWC DRV PWR CABLE ASM)
驱动器 － 追加
40136639
(40136640)
AWC DRV RELAY CABLE ASM
(AWC DRV RELAY CABLE ASM (EN))
驱动器 － 追加
维修调整要领书
14-42
其它传感器的连接部位见表 14-6-1-3 传感器块的连接束线
｡
请确认连接部位的基板之后进行连接
｡

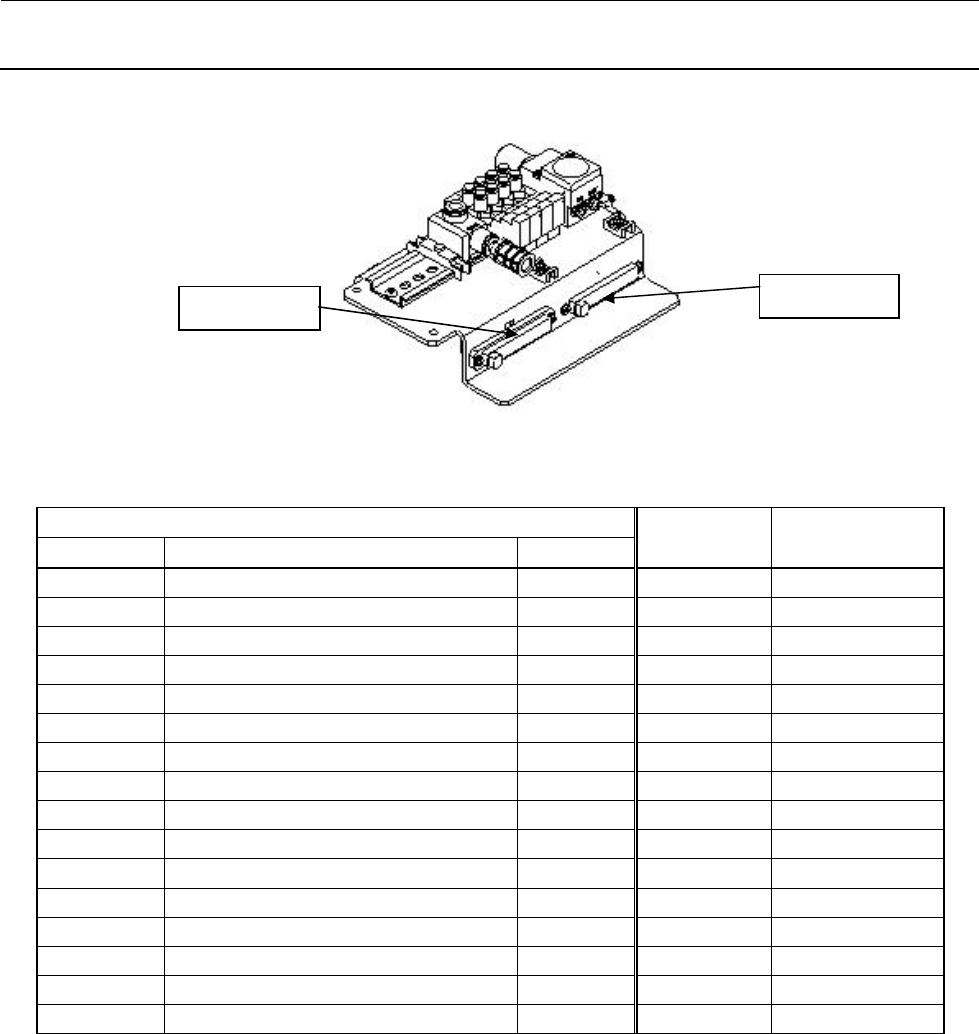

图 14-6-1-2 传感器块位置
表 14-6-1-3 和传感器块的连接
对象电缆 BASE基板
连接部位
备 考
货 号 品 名 插头号码
40110052 LEFT SENS CABLE ASM SBL1-1 SBL1-1 CONV. L SENS
40110053 BU PIN (EMISSION) CABLE ASM SBL1-2 SBL1-2 AWC (OP)
40110054 WAIT SENS CABLE ASM SBL1-3 SBL1-3 WAIT SENS SIG
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ SBL1-4 未使用
40110055 STOP SENS CABLE ASM SBL1-5 SBL1-5 STOP SENS SIG
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ SBL1-6 未使用
40110056 C.OUT SENS CABLE ASM SBL1-7 SBL1-7 C.OUT SENS SIG
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ SBL1-8 未使用
40110057 BU ORG SENS CABLE ASM SBL2-1 SBL2-1 BU ORG SENS
40110058 BU LOCK SENS CABLE ASM SBL2-2 SBL2-2 EN
40110059 BU PIN (RECEVING) CABLE ASM SBL2-3 SBL2-3 AWC (OP)
40110060 TPIN SENS CABLE ASM SBL2-4 SBL2-4 T-PIN SENS
40110061 AWC ORG SENS CABLE ASM SBL2-5 SBL2-5 AWC (OP)
40110062 RIGHT SENS CABLE ASM SBL2-6 SBL2-6 CONV. R SENS
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ SBL2-7 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ SBL2-8 未使用
传感器块1
传感器块2
维修调整要领书
14-43
14-6-2． BASE 基板（40136346）
位于 BASE 基板与 BASE 部/护罩部电器之间，对以下信号进行中继
｡
(1) ＩＮ、OUT、ＷＡＩＴ、Ｃ．ＯＵＴ、ＳＴＯＰ传感器
(2) ATC、限动器等 SV的驱动｡
(3) ATC 开闭的确认传感器
(4) 供料器浮起传感器、初压检测传感器、真空校正传感器
(5) 校正块 LED 的亮灯、真空的启动、信号灯的驱动
(6) XY 轴的±极限传感器、与位置运动控制板间交换 NEAR 传感器信号
｡
【跨接开关类的设定】
BASE 基板组的跨接线、DIP 开关在交货时已设定好，但在安装基板组时请进行确认作业。
跨接线 设置
W1 (2P) → 3-5 短路
同上 → 4-6 短路
W2 (12P) → 2-3 短路
同上 → 5-6 短路
同上 → 8-9 短路
同上 → 11-12 短路
W3（4P）请根据 ST、JE、CH、EN 规格作如下所示的设定。
Pin 编号 ST、JE、CH 规格 EN规格变更
1-2 短路 开路
3-4 短路 开路
W4（10P）请根据 ST、JE、CH、EN 规格作如下所示的设定。
Pin 编号 ST、JE、CH 规格 EN规格变更
1-2 短路 短路
3-4 开路 开路
5-6 开路 短路
7-8 开路 开路
9-10 开路 开路
DIPSW3 设定了基板的功能版本和图形版本。一般情况下请勿变更。
以下是功能 Rev2、图形 Rev3 的设定示例｡
1
O
N
2
3
4
5
6
7
8
SW3
