维修调整要领书 14-46 14-6-3-2 ． 支撑台 / 自动调宽用步进马达驱动器的设置 ＜调整步骤 非 EN 机＞ ① 把设定用的旋转开关设定如下表所示 。 表 14-6-3-2-1 步进驱动器的设置 No. SW 名称 设定值 1 ＳＴＯＰ(BU) 9 2 ＳＴＯＰ(AWC) 5 3 RUN C 4 M1 0 ② 设定用的直插式 SW 设定如下表所示。 表 14-6-3-2-2 步进驱动器的设置 No. SW 名称 设定值 1 …
维修调整要领书
14-45
14-6-3． 步进马达驱动器的调整
传送装置的传送马达和支撑台/自动基板宽度调马达使用步进马达。
为了正确地转动步进马达，需要调整５相步进驱动器。
IN、中心、OUT 传送马达(传送步进马达) HM001320000 5 相步进驱动器
支撑台/宽度调马达(非 EN 规格时) HX004200000 5 相步进驱动器
支撑台/宽度调马达(EN 规格时) HX006890000 5 相步进驱动器
14-6-3-1． 传送步进马达驱动电流的调整
＜调整步骤＞
① 调整前，请确认『DC 电源输出电压的调整』。
② 转动传送步进马达，用数字万能表测定 5 相步进驱动器上的『CP1』，『CP2』端子的电压。
数字万用表的连接，『CP1』为”＋”，『CP2』为”－”。
③ 慢慢转动『ＲＵＮ』旋钮，让『CP1』～『CP2』之间的电压为 2.8V±0.01V
｡
④ 请把步进驱动器上的直插式 SW 设定如下图所示。
图 14-6-3-1-1 直插式 SW 的设置
・规格值
驱动电流：1.4A±0.005A/相
（ CP1-CP2 之间的电压为 2.8V±0.01V）
ON
1 2
1.ON
2.OFF
维修调整要领书
14-46

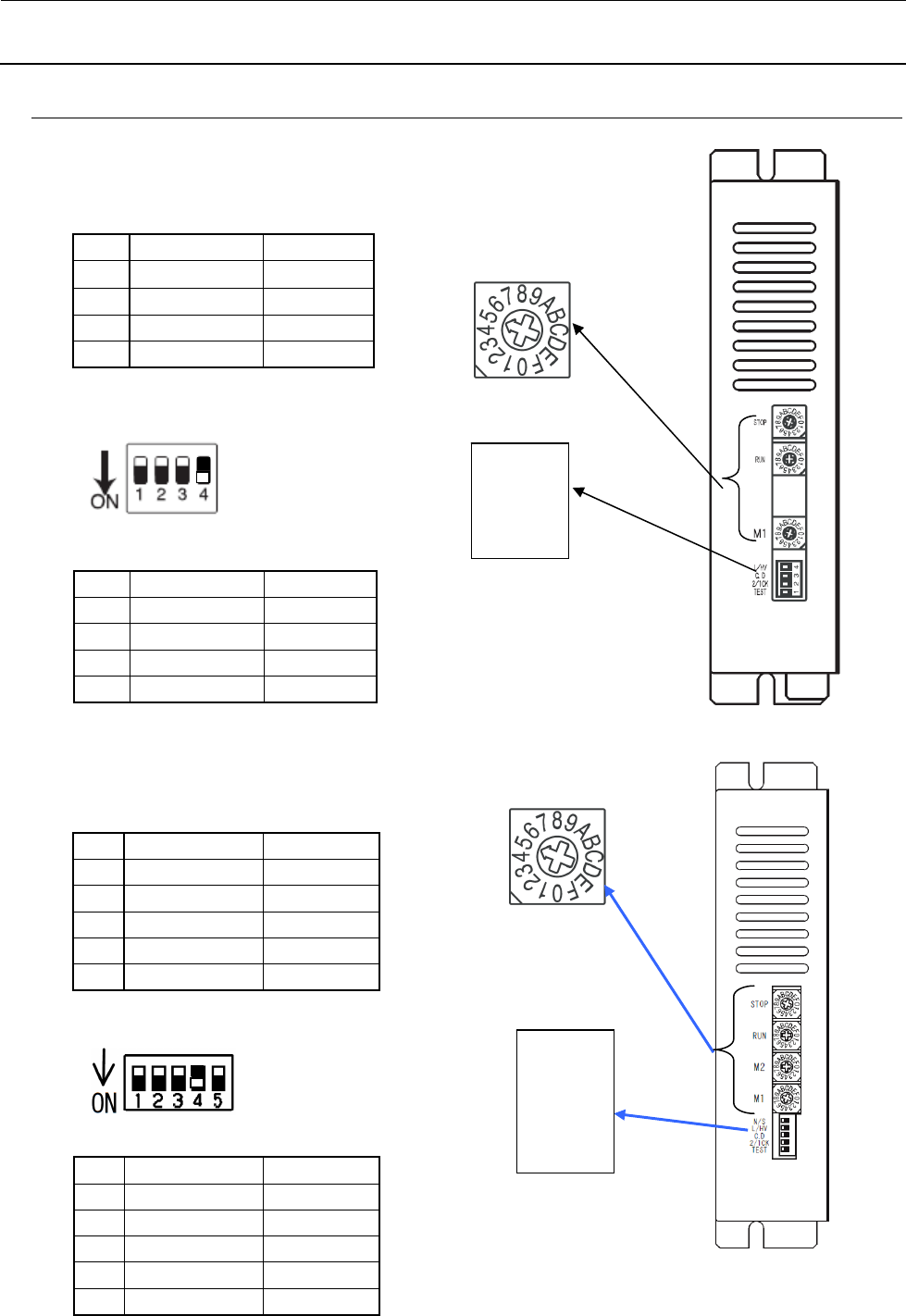

14-6-3-2． 支撑台/自动调宽用步进马达驱动器的设置
＜调整步骤 非 EN 机＞
① 把设定用的旋转开关设定如下表所示。
表 14-6-3-2-1 步进驱动器的设置
No. SW 名称 设定值
1
ＳＴＯＰ(BU) 9
2
ＳＴＯＰ(AWC)
5
3 RUN C
4 M1 0
② 设定用的直插式 SW 设定如下表所示。
表 14-6-3-2-2 步进驱动器的设置
No. SW 名称 设定值
1 TEST OFF
2 2/1CK OFF
3 C.D OFF
4 L/HV ON
＜调整步骤 EN机＞
① 把设定用的旋转开关设定如下表所示。
表 14-6-3-2-3 步进驱动器的设置
No. SW 名称 设定值
1 ＳＴＯＰ(BU) 9
2 ＳＴＯＰ(AWC) 5
3 RUN C
4 M2 0
5 M1 0
② 设定用的直插式 SW 设定如下表所示。
表 14-6-3-2-4 步进驱动器的设置
No. SW 名称 设定值
1 TEST OFF
2 2/1CK OFF
3 C.D OFF
4 L/HV ON
5 N/S OFF
旋转部箭头指向设定值。
STOP
RUN
M1
图 14-6-3-2-1 DIP-SW
开关杆位置：
下为ON，上为OFF
开关杆位置：
下为ON，上为OFF
L/HV
C.D
2/1CK
TEST
图 14-6-3-2-2 DIP-SW
N/S
L/HV
C.D
2/1CK
TEST
STOP
RUN
M1
M2
维修调整要领书
14-47

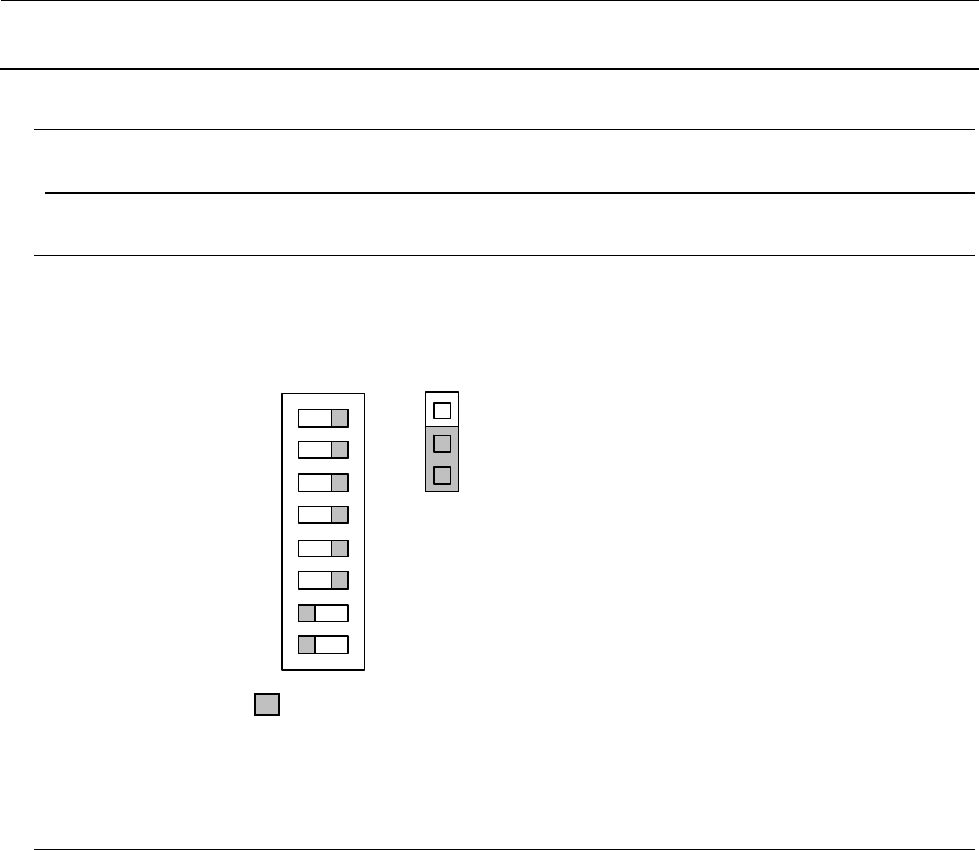

14-7． 贴装头装置
14-7-1． HEAD MAIN PCB ASM（40130384）
14-7-1-1． 跨接／开关类的设置
跨接／开关类在交货时已设置好，在实装前请进行确认作业。
部表示开关的设置位置及插座的安装位置。
SW4
O
N
1
2
3
4
5
6
7
8
W1
1
2
3
14-7-1-2． 电位器的调整
电位器的调整，在基板交货时已经调整好，故请将其装到装置上进行设置电压值的确认作业。
应参照 QA 表“JM-20_QA 表 E06_HEAD 外围”、“JM-20_QA 表 E07_HMS 电路的调整”、“JM-20_QA
表 E08_OCC-LIGHT 电路的调整”。
