维修调整要领书
14-50
14-9． 有关 VCS
14-9-1． 使用基板
与 VCS 相关，安装有下述 4 种基板。
① COAXIAL LIGHT PCB ASM（40107164）
② BOTTOM LIGHT PCB ASM（40107165）
③ SIDE LIGHT ASM（40107167）
④ LIGHT CTRL PCB ASM（40107163）
14-9-2． LIGHT CTRL 基板（40107163）
LIGHT CTRL 基板通过专用的串行 I/F 与 IO-20 基板进行通信，是对 VCS 照明进行控制的基板
｡
内容如
下所述。
① 同轴照明的控制（COAXIAL LIGHT 基板）
② 下方照明的控制（BOTTOM LIGHT 基板）
③ 红色侧向照明（上）的控制（SIDE LIGHT 基板）
④ 蓝色侧向照明（上）的控制（SIDE LIGHT 基板）
⑤ 红色侧向照明（下）的控制（SIDE LIGHT 基板）
⑥ 蓝色侧向照明（下）的控制（SIDE LIGHT 基板）
注：红色侧向照明和蓝色侧向照明中只能某一方亮灯｡

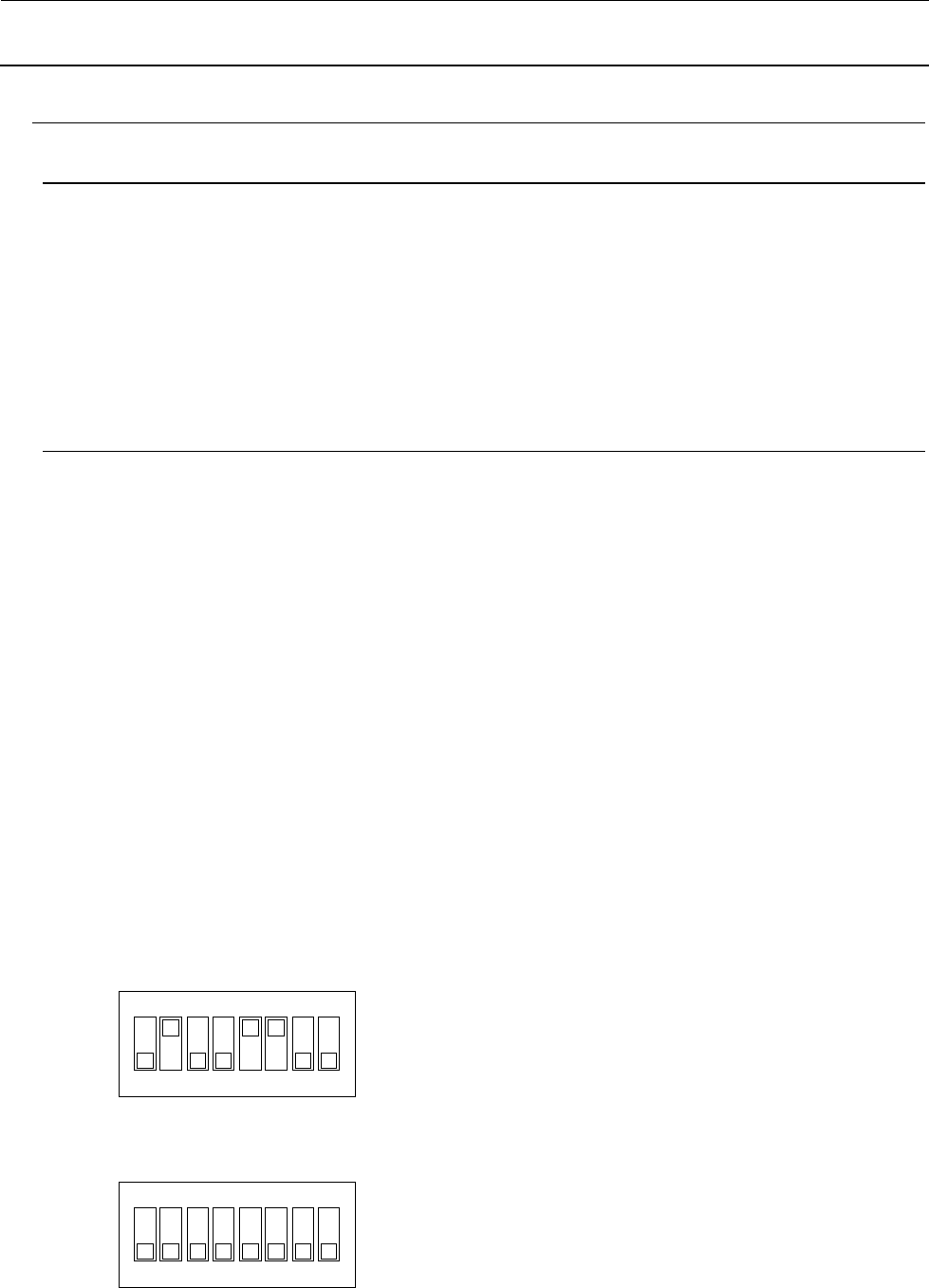

【跨接开关类的设定】
LIGHT CTRL 基板组件的 DIPSW 交货时已经被设定，但是安装基板组件时，请进行确认作业。
① DIPSW2 设定了基板的功能版本和图形版本
｡
一般情况下请勿变更
｡
以下是功能 Rev2、图形 Rev3 的设定示例｡
1
O
N
2
3
4
5
6
7
8
ＳＷ２
② DIPSW3 的设置情况如下所示。一般情况下请勿变更｡
1
O
N
2
3
4
5
6
7
8
ＳＷ３
维修调整要领书
14-51
【LED 的意义】
LD1（绿） ；正在输入+12V 时亮灯
｡
LD2（红） ；正在输入-12V 时亮灯
｡
LD3（红） ；正在从+24V 输出基板内部生成的 3.3V 时亮灯
｡
LD4（红） ；正在从+24V 输出基板内部生成的 5V 时亮灯
｡
LD5（红） ；+24V 正在输入到基板内部时亮灯
｡
【更换后的调整项目】
变阻器的调整在基板交货时已经完成，所以只有在发生故障时请根据 QA 表“ E14_LIGHT CTRL_PCB
基准电压调整”进行确认。
维修调整要领书
14-52
14-10． 有关台架
14-10-1． 使用基板
与供应装置台架连接器相关，安装有下述 1 种基板。
① BANK PCB ASM（40130379）（选项）
14-10-2． BANK 基板
【功能】
BANK 基板通过专用的串行 I/F 与 MI FEEDER 基板进行通信，对供料器推顶销实施控制。
【开关类的设定】
DIPSW2 设定了基板的功能版本和图形版本
｡
一般情况下请勿变更
｡
以下是功能 Rev2、图形 Rev3 的设定示例
｡
【LED 的意义】
LD1（橙） ；正在从+24V 输出基板内部生成的 3.3V 时亮灯
｡
LD10（橙） ；正在输入+24V 时亮灯
｡
【更换后的调整项目】
无特别要调整的项目。
1
O
N
2
3
4
5
6
7
8
ＳＷ２
