维修调整要领书
14-52
14-10． 有关台架
14-10-1． 使用基板
与供应装置台架连接器相关，安装有下述 1 种基板。
① BANK PCB ASM（40130379）（选项）
14-10-2． BANK 基板
【功能】
BANK 基板通过专用的串行 I/F 与 MI FEEDER 基板进行通信，对供料器推顶销实施控制。
【开关类的设定】

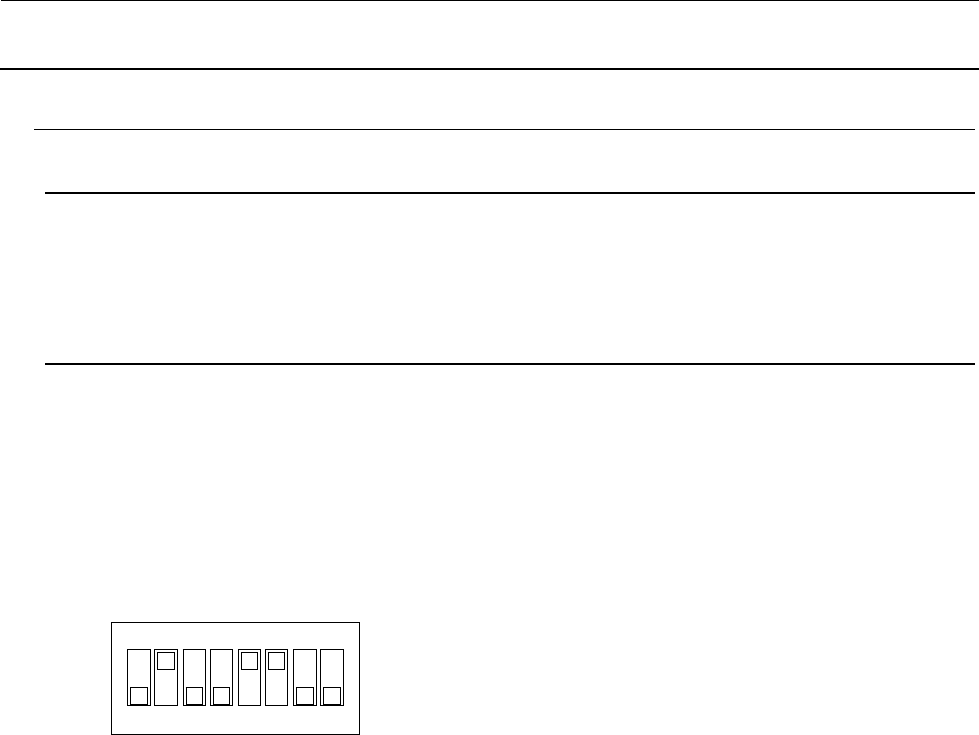

DIPSW2 设定了基板的功能版本和图形版本
｡
一般情况下请勿变更
｡
以下是功能 Rev2、图形 Rev3 的设定示例
｡
【LED 的意义】
LD1（橙） ；正在从+24V 输出基板内部生成的 3.3V 时亮灯
｡
LD10（橙） ；正在输入+24V 时亮灯
｡
【更换后的调整项目】
无特别要调整的项目。
1
O
N
2
3
4
5
6
7
8
ＳＷ２
维修调整要领书
14-53
14-11． 有关供应装置台架连接器
14-11-1． 使用基板
与供应装置台架连接器相关，安装有下述 2 种基板。
① FEEDER I/F PCB ASM (40130360)
② DRV PCB ASM (40130365) （选项）
③ FEEDER BANK PCB ASM(E86157150A0) （选购）
14-11-2． FEEDER I/F 基板
【功能】
FEEDER I/F 基板通过专用的串行 I/F 与 MI FEEDER 基板进行通信，是对径向供料器、碗式供料器
等进行控制的基板
｡
内容如下所述。
（1） 径向供料器内部电磁阀的驱动
（2） 碗式供料器内部电磁阀的驱动
（3） 碗式供料器内部的传感器
（4） 碗式供料器内部电动机的驱动
【开关类的设定】
FEEDER I/F 基板组件的 DIPSW 交货时已经被设定，但是安装基板组件时，请进行确认作业。

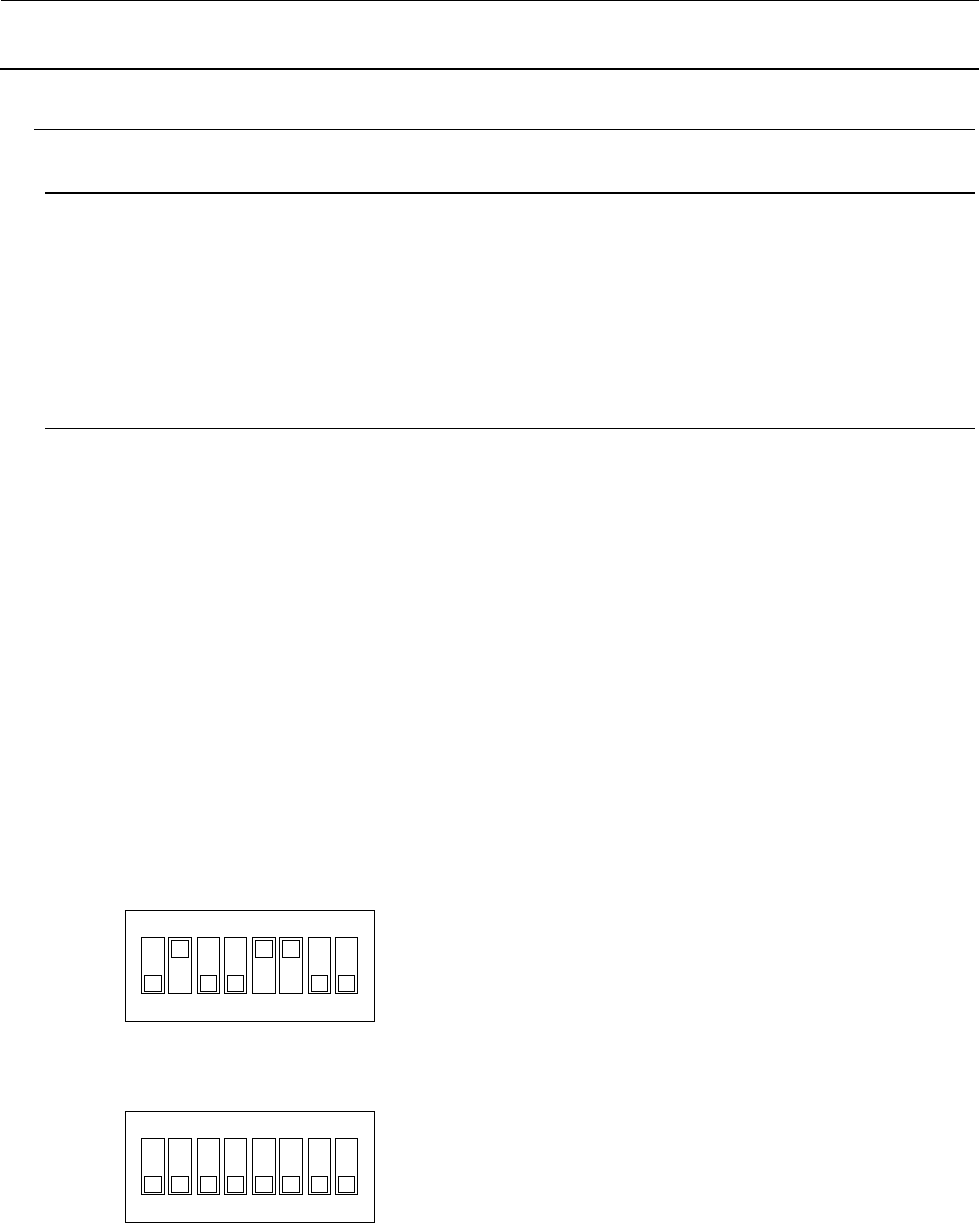

① DIPSW2 设定了基板的功能版本和图形版本
｡
一般情况下请勿变更
｡
以下是功能 Rev2、图形 Rev3 的设定示例｡
1
O
N
2
3
4
5
6
7
8
ＳＷ２
② DIPSW3 的设置情况如下所示。一般情况下请勿变更｡
1
O
N
2
3
4
5
6
7
8
ＳＷ３
【LED 的意义】
LD1（橙） ；+24V 正在输入到基板内部时亮灯
｡
LD2（橙） ；正在从+24V 输出基板内部生成的 3.3V 时亮灯
｡
LD3（红） ；FPGA 的程序写入结束时亮灯。
【更换后的调整项目】
无特别要调整的项目。
维修调整要领书
14-54
14-11-3． DRV 基板
【功能】
DRV 基板从 FEEDER I/F 基板接收电动机的脉冲，使圆筒式振动供料机的电动机工作。
【LED 的意义】
LD1（橙） ；+24V 正在输入到基板内部时亮灯
｡
LD2（橙） ；正在从+24V 输出基板内部生成的 5V 时亮灯
｡
【更换后的调整项目】
无特别要调整的项目。
