维修调整要领书
14-54
14-11-3． DRV 基板
【功能】
DRV 基板从 FEEDER I/F 基板接收电动机的脉冲，使圆筒式振动供料机的电动机工作。
【LED 的意义】
LD1（橙） ；+24V 正在输入到基板内部时亮灯
｡
LD2（橙） ；正在从+24V 输出基板内部生成的 5V 时亮灯
｡
【更换后的调整项目】
无特别要调整的项目。
维修调整要领书
14-55
14-12． 有关背面监视器
14-12-1． 使用基板
与背面监视器相关，安装有下述 1 种基板。
① USB SELECT PCB ASM（40141515）（选项）
14-12-2． USB SELECT 基板
【功能】
这是对前侧键盘和背侧键盘进行切换控制的基板。
内容如下所述。
(1) 与前侧、背侧的监视器切换按钮同步地进行键盘切换。
【跨接开关类（W1）的设定】
USB SELECT 基板组件的跨接插脚开关(W1)在交货时已经设定好，安装基板组件时请进行确认作业。
跨接插脚开关(W1)应该是 2-3 short 的状态。
【LED 的意义】
LD1（橙） ；正在从+5V 输出基板内部生成的+3.3V 时亮灯
｡
LD2（黄） ；+5V 正在输入到基板内部时亮灯
｡
【更换后的调整项目】
无特别要调整的项目。
维修调整要领书
15-1
15
自動基板幅調整（选购品）
15-1．

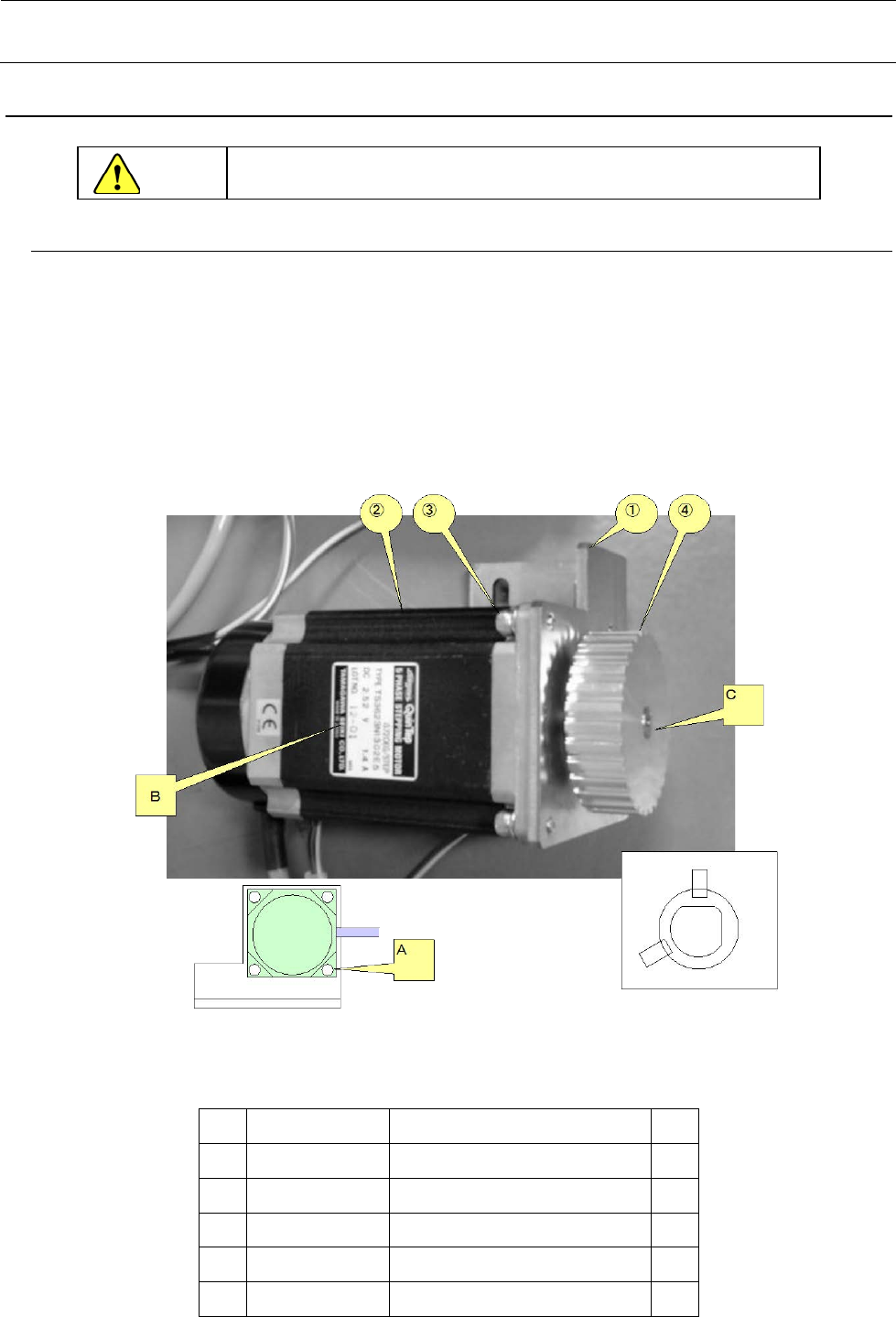

AWC 托架的装配
1） 用③SCREW 把②AWC MOTOR ASM 组装到①AWC BRACKET E 上。
2） 组装时要使 B 的标签向上。
3） 接地导线均接在 A 的部位。
4） 将④AWC PULLEY A 穿入电动机的轴，用⑤SCREW 固定。
※ C 部端面要齐。
※ 要注意皮带轮止动螺丝的位置。
图 15-1-1
货号 品名 个数
①
E2163725000
AWC BRACKET E
1
②
40048077
AWC MOTOR ASM
1
③
SL6041292TN
SCREW M4 L=12
4
④
E2153725000
AWC PULLEY A
1
⑤
SM8040602TP
SCREW M4X0.7 L=6
2
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
