维修调整要领书
1-19
3） 秋千部要注意防止根部极度弯曲而受到应力。
OPTICAL FIBER CABLE(40048071)是光缆，所以不要过度弯曲（ 50R 之内），用束线带束扎时也不
要过度用力。
图 1-4-5-2 秋千部
以束线带固定
维修调整要领书
1-20

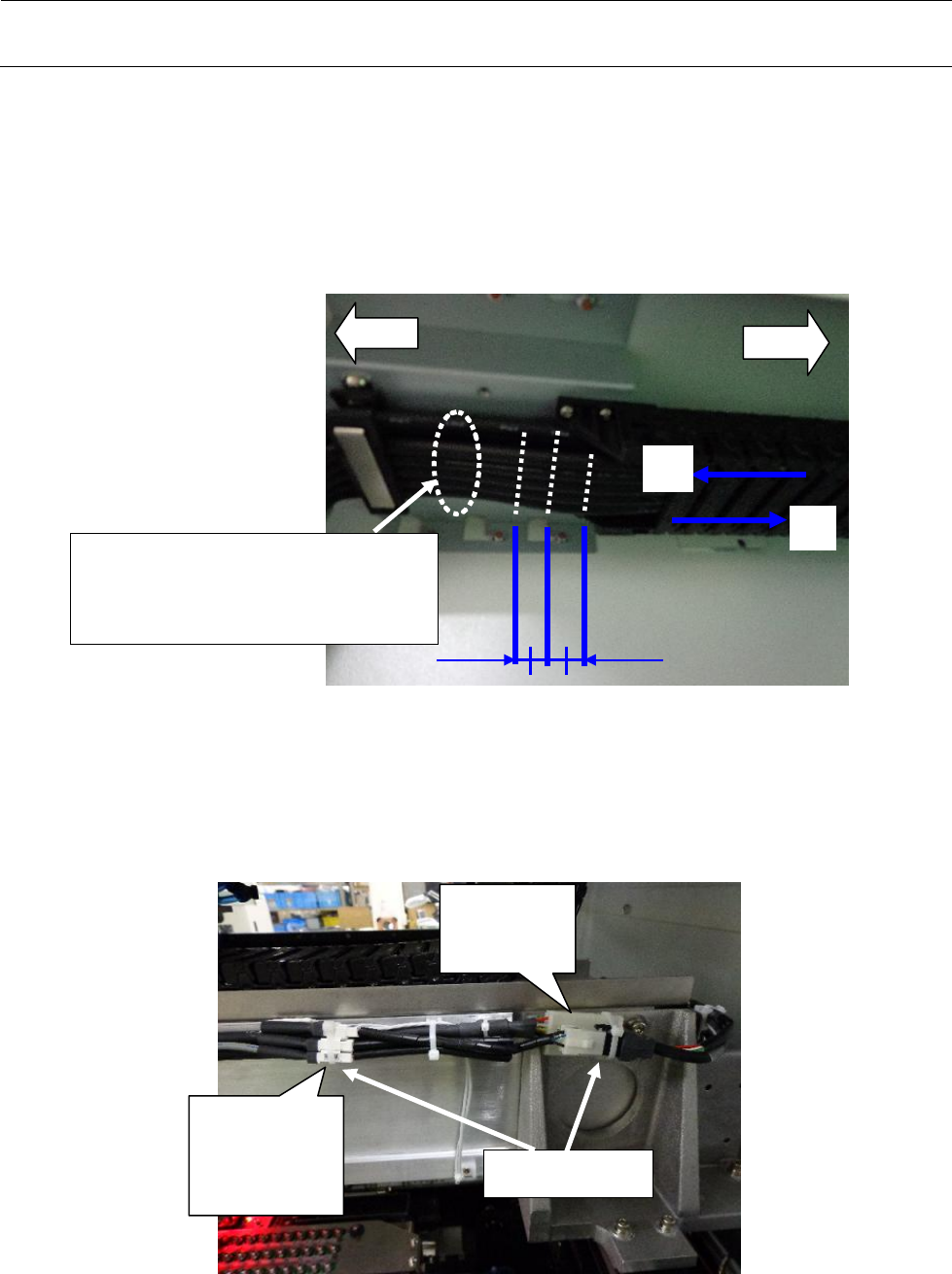

4） 将 Y 电缆拖链、XY 电缆拖链朝①的方向拉，在 Y 电缆拖链的移动端部（后方侧）的位置上沿并排
方向在线束上标白色记号。
5） 将线束朝②的方向推入，在 Y 电缆拖链的移动端部（后方侧）的位置上沿并排方向在线束上标白
色记号。
6） 调整线束，使 2 条记号的中间位置成为 Y 电缆拖链的端部（移动端部），予以固定。
图 1-4-5-3
7） X 轴背面请按照下图连接各个连接器，用捆束带固定。
图 1-4-5-4
①
②
后侧
前侧
Y BEAR CABLE(40136471)
XY BEAR CABLES(40136484)
OPTICAL FIBER CABLE 8M(40048071)
空气管
以束线带固定
中继连接器
X+LIM
X-LIM
X NEAR
中继连接器
CN154(X)
CN166(X)
维修调整要领书
1-21

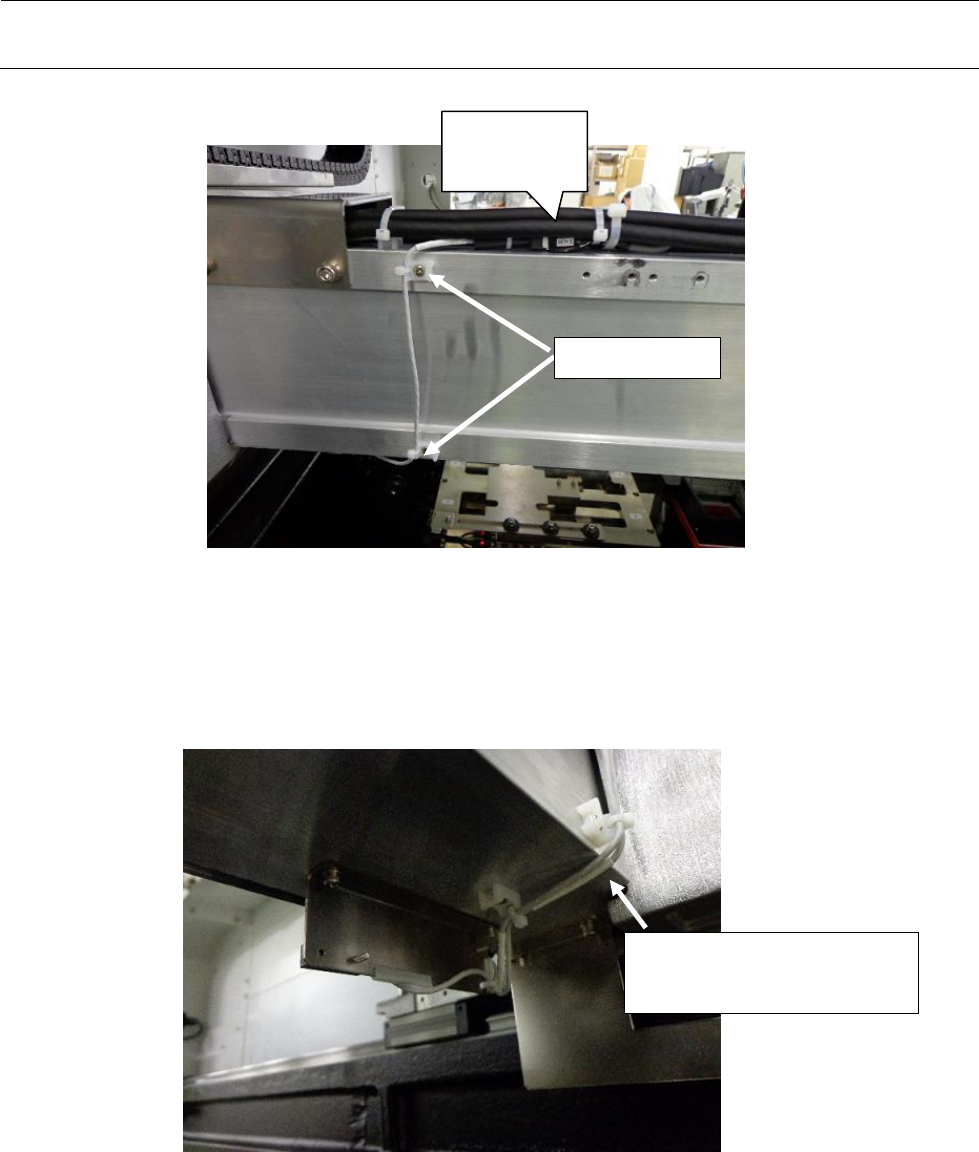

图 1-4-5-5
8） 按照下图布设 X 轴传感器电缆。
图 1-4-5-6
以束线带固定
中继连接器
X+LIM
X NEG LIMIT SENSOR ASM
X NEAR SENSOR ASM
