维修调整要领书 15 -6 15 -4 ． 支撑销检测传感器的束线 15 -4- 1 ． 支撑销检测传感器的安装 （ 束线 ） 图 15 - 4-1 -1 把轨道宽度从最大 ←→ 最小移动，把束线卷到不能被电磁阀或轨道架等挂住的位置。 束线分别使用轨板 RR 、 轨板 RL 的孔用束线带固定。 在固定的位置卷绕螺旋软管 HX005220000 。
维修调整要领书
15-5
＜程序＞
1） 把①传感器支架 AWC 用②固定螺丝固定到可动侧轨道的左右位置。
2） 用⑤固定螺丝，把③支撑销检测传感器投光，④支撑销检测传感器受光固定到①传感器辅助支架
AWC。打开电源后调整传感器，让两个传感器光轴一致。

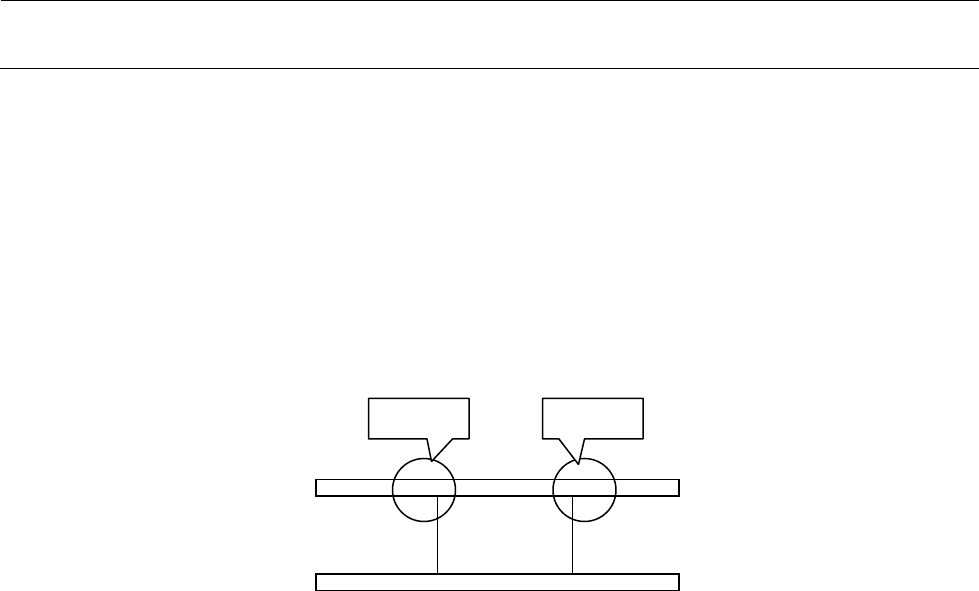

支撑销检测传感器安装到可动侧的轨道上。
前侧基准和里侧基准的机器，从正面看安装位置不同。
图 15-3-1-2
Ｍ、Ｌ
投光
受光
前侧基准
L、XL
维修调整要领书
15-6
15-4．
支撑销检测传感器的束线
15-4-1．
支撑销检测传感器的安装（束线）
图 15-4-1-1
把轨道宽度从最大←→最小移动，把束线卷到不能被电磁阀或轨道架等挂住的位置。
束线分别使用轨板 RR、轨板
RL 的孔用束线带固定。
在固定的位置卷绕螺旋软管
HX005220000。
维修调整要领书
15-7
图 15-5-1
接近传感器：40137323 AWC ORG SENS ASM
15-5．
传感器调整
15-6．
驱动器支架的安装
图 15-6-1
1.0～1.9mm (目标是 1.5mm)
AWC 用
5 相步进马达驱动器
HX004200000
HX006890000（EN 用）
支撑台用
5 相步进马达驱动器
HX004200000
HX006890000（EN 用）
SL4041091SC （4 个）
前
后
左
右
