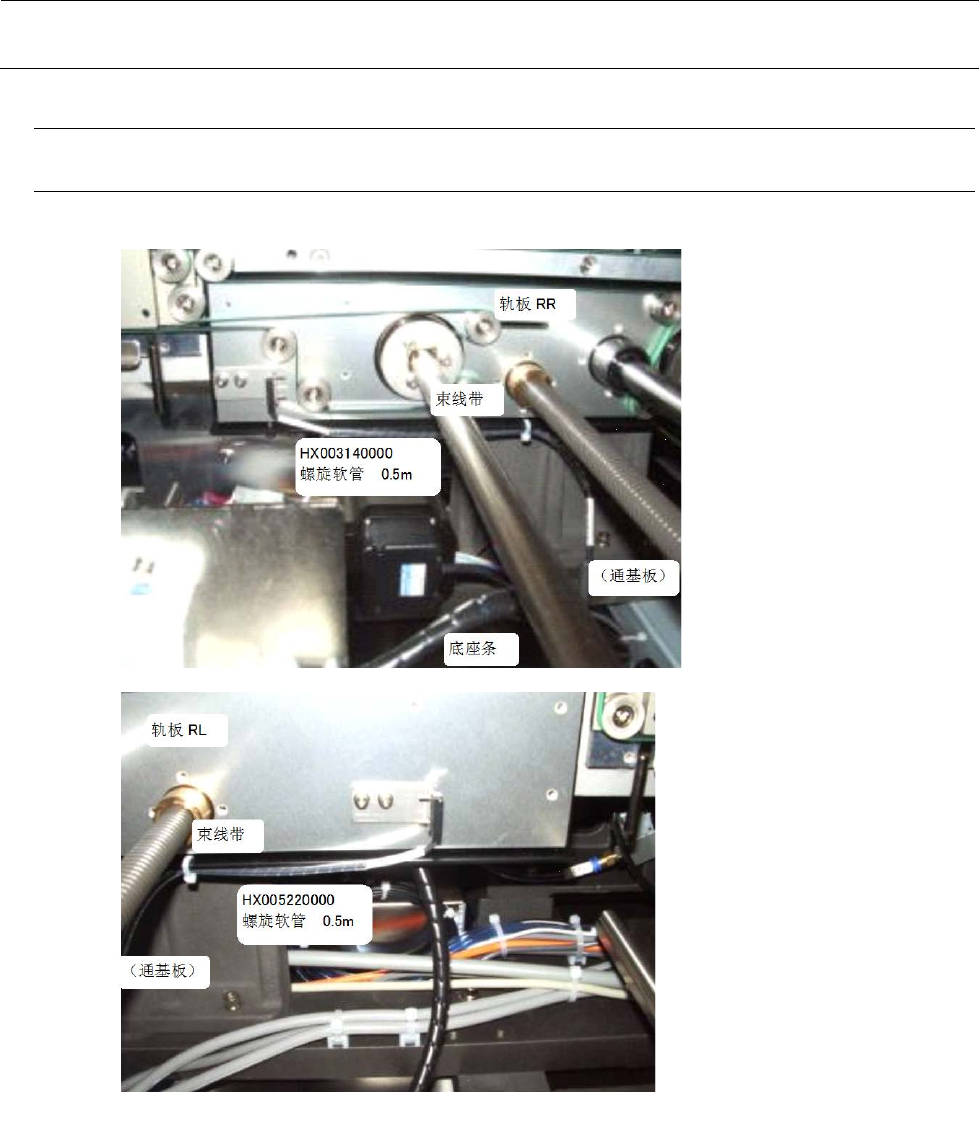

维修调整要领书
15-6
15-4．
支撑销检测传感器的束线
15-4-1．
支撑销检测传感器的安装（束线）
图 15-4-1-1
把轨道宽度从最大←→最小移动，把束线卷到不能被电磁阀或轨道架等挂住的位置。
束线分别使用轨板 RR、轨板
RL 的孔用束线带固定。
在固定的位置卷绕螺旋软管
HX005220000。

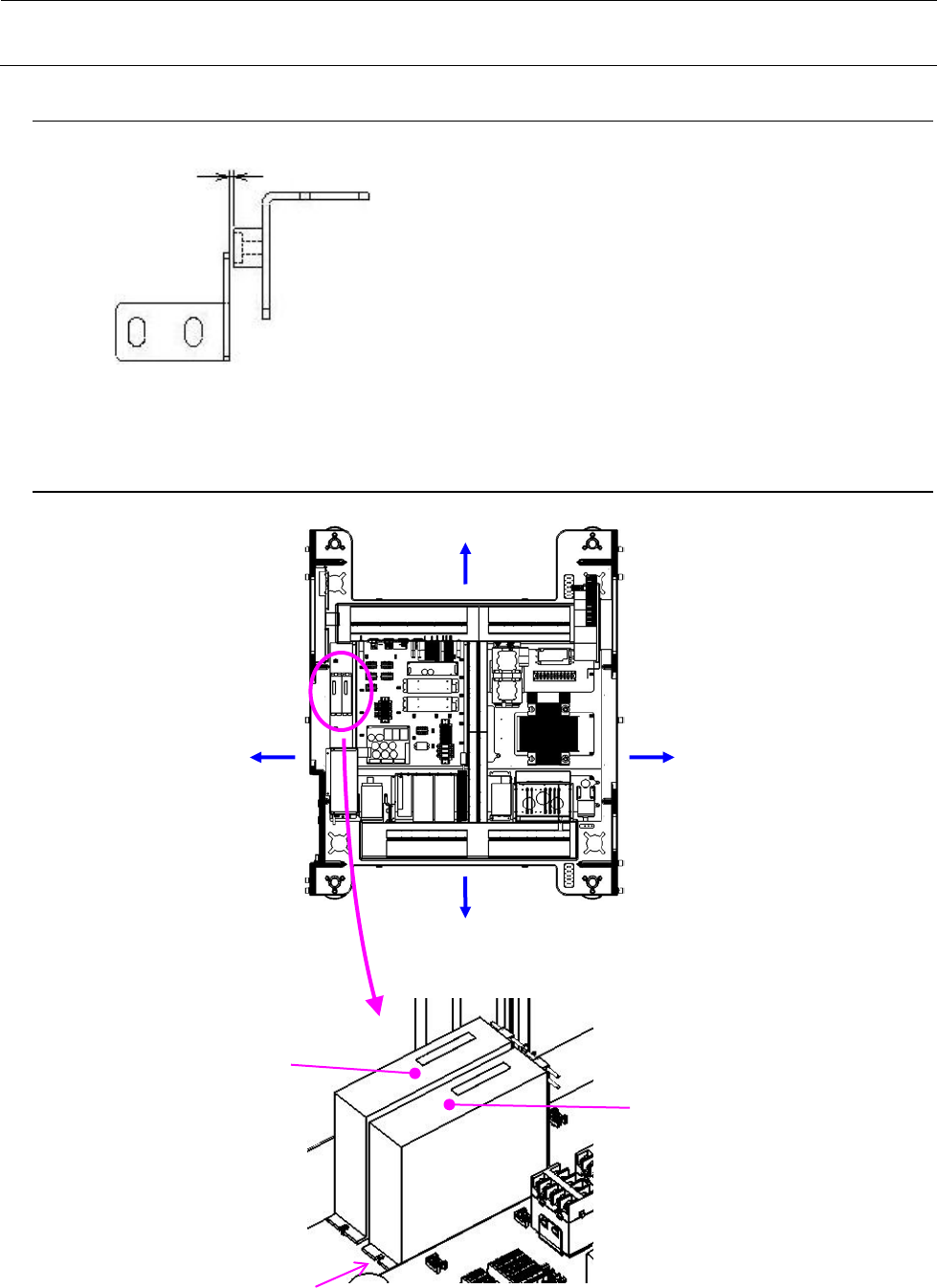

维修调整要领书
15-7
图 15-5-1
接近传感器：40137323 AWC ORG SENS ASM
15-5．
传感器调整
15-6．
驱动器支架的安装
图 15-6-1
1.0～1.9mm (目标是 1.5mm)
AWC 用
5 相步进马达驱动器
HX004200000
HX006890000（EN 用）
支撑台用
5 相步进马达驱动器
HX004200000
HX006890000（EN 用）
SL4041091SC （4 个）
前
后
左
右

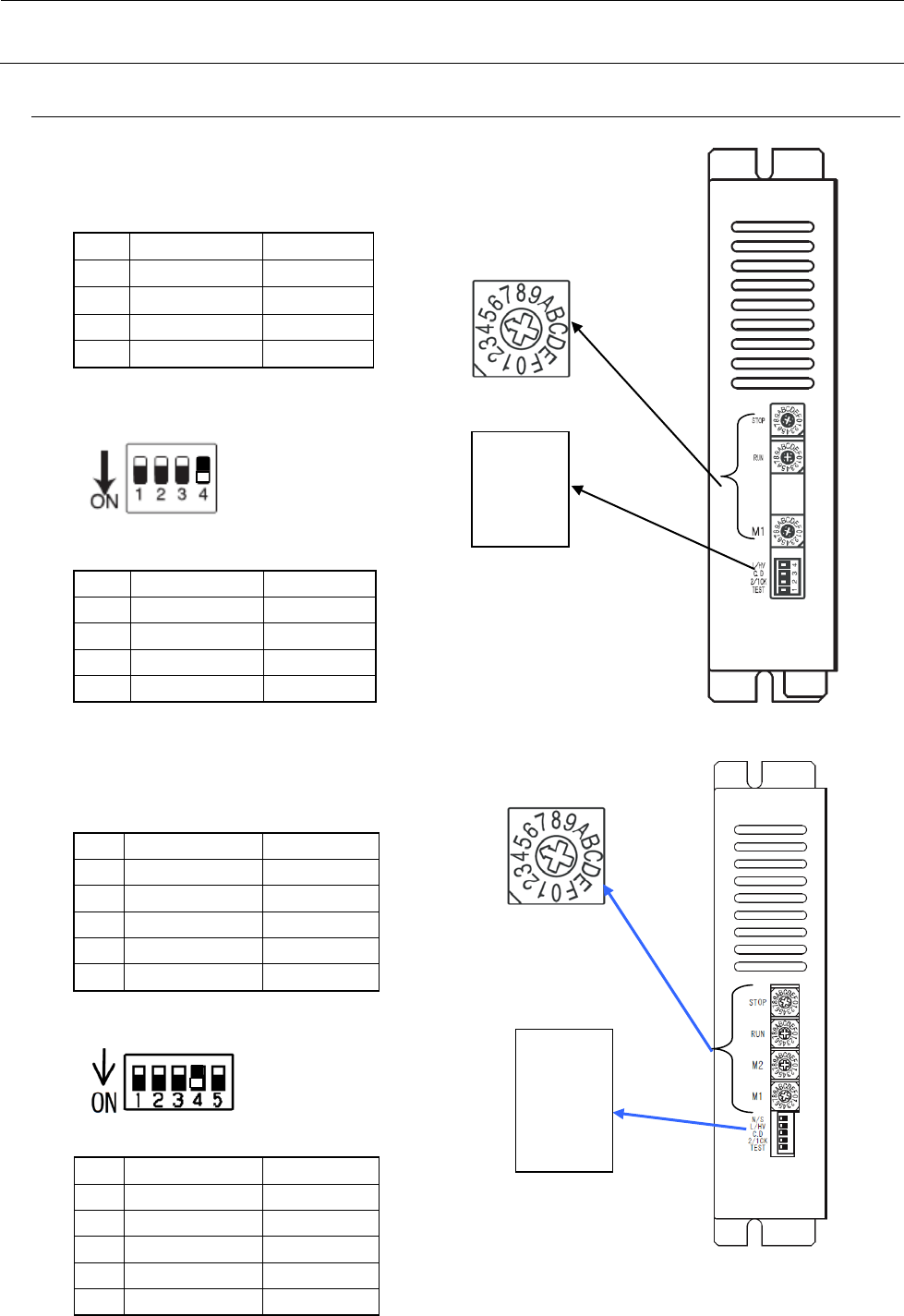

维修调整要领书
15-8
15-7．
驱动器的设定
＜调整步骤 非 EN 机＞
① 把设定用的旋转开关设定如下表所示。
表 15-7-1 步进驱动器的设置
No. SW 名称 设定值
1
ＳＴＯＰ(BU) 9
2
ＳＴＯＰ(AWC)
5
3 RUN C
4 M1 0
② 设定用的直插式 SW 设定如下表所示。
表 15-7-2 步进驱动器的设置
No. SW 名称 设定值
1 TEST OFF
2 2/1CK OFF
3 C.D OFF
4 L/HV ON
＜调整步骤 EN 机＞
① 把设定用的旋转开关设定如下表所示。
表 15-7-3 步进驱动器的设置
No. SW 名称 设定值
1 ＳＴＯＰ(BU) 9
2 ＳＴＯＰ(AWC) 5
3 RUN C
4 M2 0
5 M1 0
② 设定用的直插式 SW 设定如下表所示。
表 15-7-4 步进驱动器的设置
No. SW 名称 设定值
1 TEST OFF
2 2/1CK OFF
3 C.D OFF
4 L/HV ON
5 N/S OFF
旋转部箭头指向设定值。
STOP
RUN
M1
图 15-7-1
开关杆位置：
下为ON，上为OFF
开关杆位置：
下为ON，上为OFF
L/HV
C.D
2/1CK
TEST
图 15-7-2
N/S
L/HV
C.D
2/1CK
TEST
STOP
RUN
M1
M2
