维修调整要领书 1- 21 图 1 -4- 5-5 8 ） 按照下图布设 X 轴传感器电缆。 图 1 -4- 5-6 以束线带固定 中继连接器 X+LIM X NEG LIMIT SENSOR ASM X NEAR SENSOR ASM
维修调整要领书
1-20
4） 将 Y 电缆拖链、XY 电缆拖链朝①的方向拉，在 Y 电缆拖链的移动端部（后方侧）的位置上沿并排
方向在线束上标白色记号。
5） 将线束朝②的方向推入，在 Y 电缆拖链的移动端部（后方侧）的位置上沿并排方向在线束上标白
色记号。
6） 调整线束，使 2 条记号的中间位置成为 Y 电缆拖链的端部（移动端部），予以固定。
图 1-4-5-3
7） X 轴背面请按照下图连接各个连接器，用捆束带固定。
图 1-4-5-4
①
②
后侧
前侧
Y BEAR CABLE(40136471)
XY BEAR CABLES(40136484)
OPTICAL FIBER CABLE 8M(40048071)
空气管
以束线带固定
中继连接器
X+LIM
X-LIM
X NEAR
中继连接器
CN154(X)
CN166(X)
维修调整要领书
1-21
图 1-4-5-5
8） 按照下图布设 X 轴传感器电缆。
图 1-4-5-6
以束线带固定
中继连接器
X+LIM
X NEG LIMIT SENSOR ASM
X NEAR SENSOR ASM
维修调整要领书
1-22

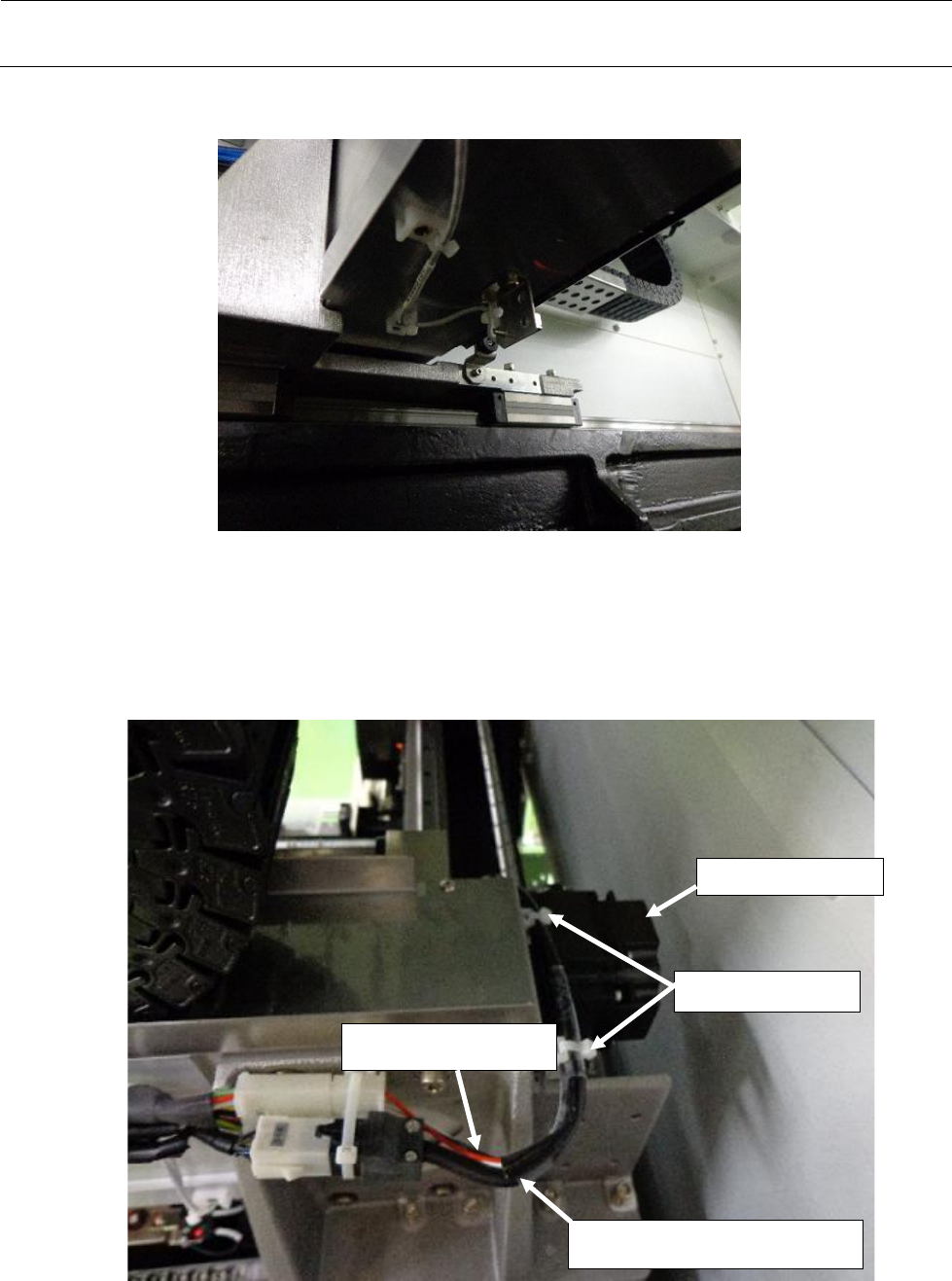

图 1-4-5-7
9） 按照下图布设 X 轴电动机电缆。
注意不要与托架的边缘互相干渉。
图 1-4-5-8
X MOTOR ENCODER CABLE
X MTR PWR CABLE
X AXIS MOTOR
以束线带固定
