维修调整要领书
18-1
18
引脚矫正单元
在更换引脚矫正单元时，需要重新取得 MS 参数的「引脚矫正夹具参数」「引脚矫正夹具位置偏
差」。（参照 MS 参数 4-21、4-22 章）
危险
为了防止突然启动造成事故，请关闭电源之后再执行操作。

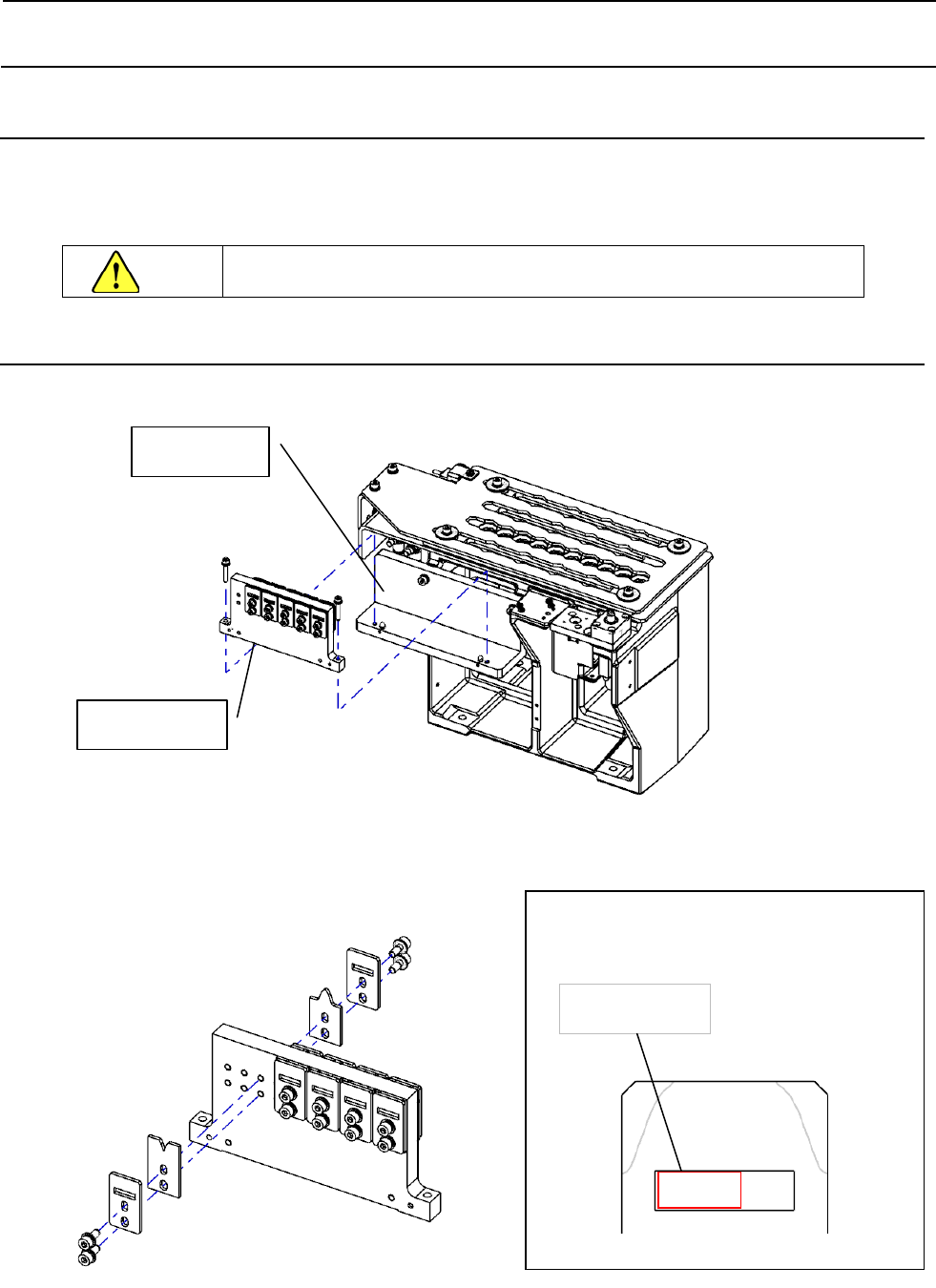

18-1 引脚矫正夹具的更换
1) 从夹具基座取下引脚矫正单元。
2) 从引脚矫正单元上取下夹具，安装上新夹具。（凹凸两个）
安装后，从夹具夹盘的方窗处确认夹具的刻印编号，确认安装夹具。
3) 按照与 1)相反的步骤，将引脚矫正单元安装到夹具基座。
工具基座
引线矫正单元
安装夹具后，从夹具夹盘的方窗处确认夹具
的刻印编号，确认安装夹具。
夹具的刻印编号
001
维修调整要领书
A-1
附录 夹具表
货号
品名
用途
图
备考
40128152 JIG NOZZLE
LNC120
激光偏差
JMM 共用
E51907290A0
CAL 部 V 组 VCS 摄像机偏差
KE-2000 系列共用
E2106998000 摄像机调整
夹具
OCC 摄像机偏差
KE-2000 系列
KE-700 系列共用
E2107998000 陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE-2000 系列共用
40053311 ATC
偏差部 80
ATC 偏差
（组装位置）
KE-2080/2080R 共用
40001343 吸嘴装配
505
CVS 高度偏差
KE-2000 系列共用
40001346
吸嘴装配
508
激光偏差
贴装头偏差
ATC 偏差等
KE-2000 系列共用
40138666 HMS_JIG HMS 高度夹具
JM-20 用
（55mm 规格专用）
维修调整要领书
A-2
货号
品名
用途
图
备考
40107840 VCS HT
夹具 1
VCS
摄像机缩放
JX-200 共用
40107841 VCS HT
夹具 2
VCS 摄像机焦点
偏差
JX-200 共用
40148060 DFFP VCS
HT 夹具
DFFP VCS 摄像
机焦点偏差
DFFP VCS 用
40149057 DFFP VCS 摄
像机调节夹
具
DFFP VCS Z 校正
DFFP VCS 用
E21399980A0 VCS
夹具板
D 组
反射、BGA
光量粗调整
KE-2000 系列共用
E21419980A0 VCS
夹具板
B 组
VCS
摄像机缩放
标准 VCS 用
KE-2000 系列
KE-740/760 共用
E21449980A0 CSP
夹具板
B 组
VCS
摄像机缩放
选购品 VCS 用
KE-2000 系列
KE-740/760 共用
E6260705JA0 主供料器组
件
吸取基准位置偏
移量
与 TF 吸取位置调整用的
相同
E21329980A0 VCS
夹具板
A 组
VCS
对焦调整
标准 VCS 用
KE-2000 系列
KE-720/740/760 共用
E21369980A0 VCS
夹具板
C 组
VCS
对焦调整
选购品 VCS 用
KE-2000 系列
KE-740/760 共用
