维修调整要领书
1-23

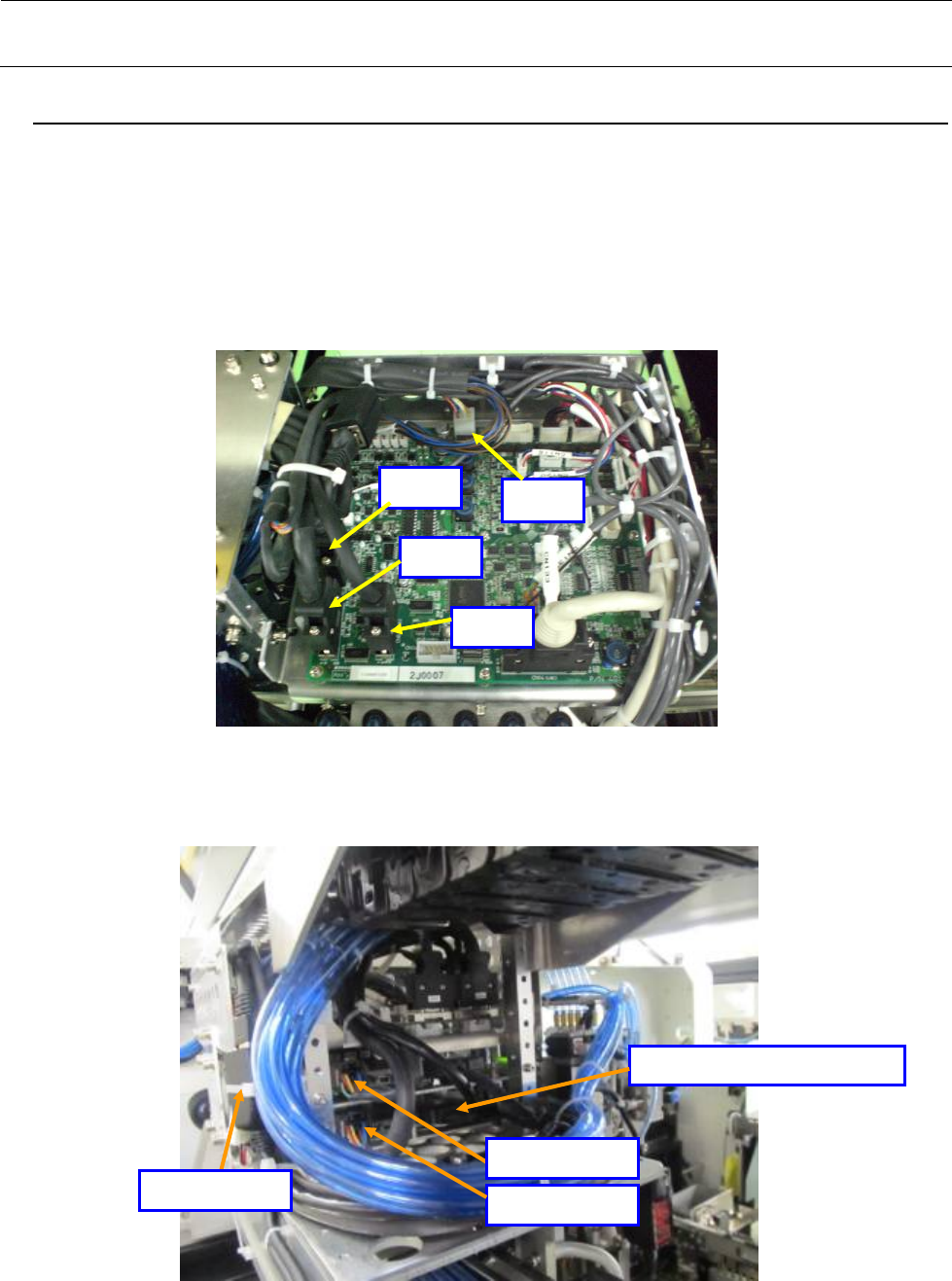

1-4-6．
Head 外围的配线
把来自 XY 拖链电缆（40136484）的各线束配置到以下部位。
配线时请勿使电缆强行弯曲或承载負荷。特别对光纤电缆要谨慎操作。
1） HEAD-CN1、HEAD-CN5、EN1、HEAD-CN10 插入图 1-4-6-1 的位置。
2） ZTA-CNP1、ZTB-CNP1、OPTICAL FIBER CABLE 8M（40048071）插入图 1-4-6-2 的位置。
3） LAN 电缆在图 1-4-6-2 的位置上中继。连接器部、电缆部（两侧）均进行固定。
图 1-4-6-1
图 1-4-6-2
CN10
CN6
CN5
CN1
OPTICAL FIBER CABLE
ZTA-CNP1
ZTB-CNP1
LAN 电缆
维修调整要领书
1-24
1-5．
电缆拖链链板键的更换

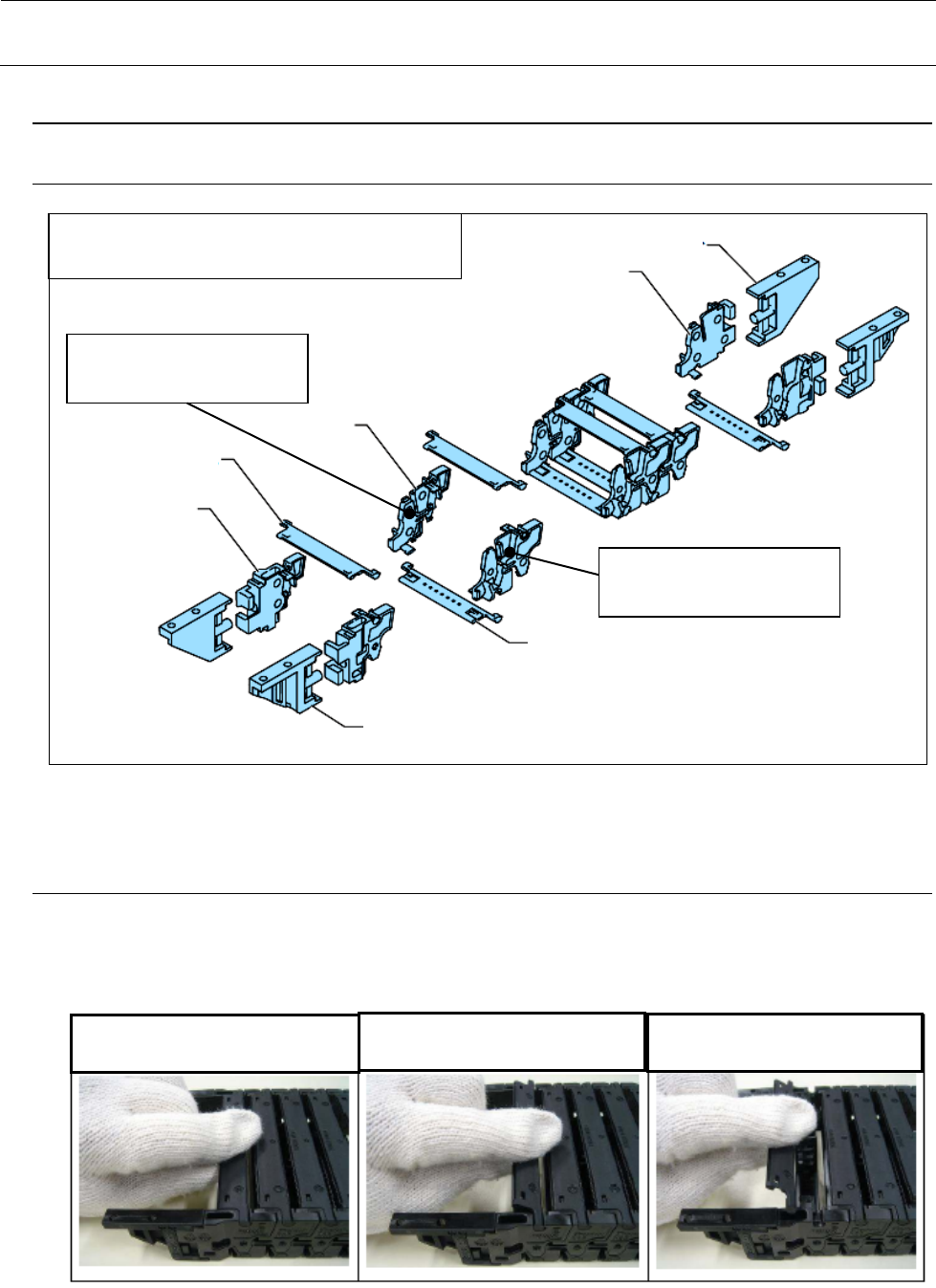

1-5-1．
X 电缆拖链的构造和名称
1-5-2．
链板・支撑板的拆卸
按下述操作顺序卸下链板・支撑板。
※ 电缆拖链内的电缆有润滑剂（白色的膏状物）附着，所以要戴手套。
货号・品名：40093872 Y_PLASTIC_RAIL_L
货号・品名：40098060 Y_PLASTIC_RAIL_XL
货号：40098183
品名：Y_CBLINK_L
货号：40098184
品名：Y_CBLINK_R
移动端托架
接合键
链板键
链板
接合键
支撑板
固定端托架
1）抓住链板。
2）以轴为中心旋转地拆下链板。
3）拔出链板。
维修调整要领书
1-25

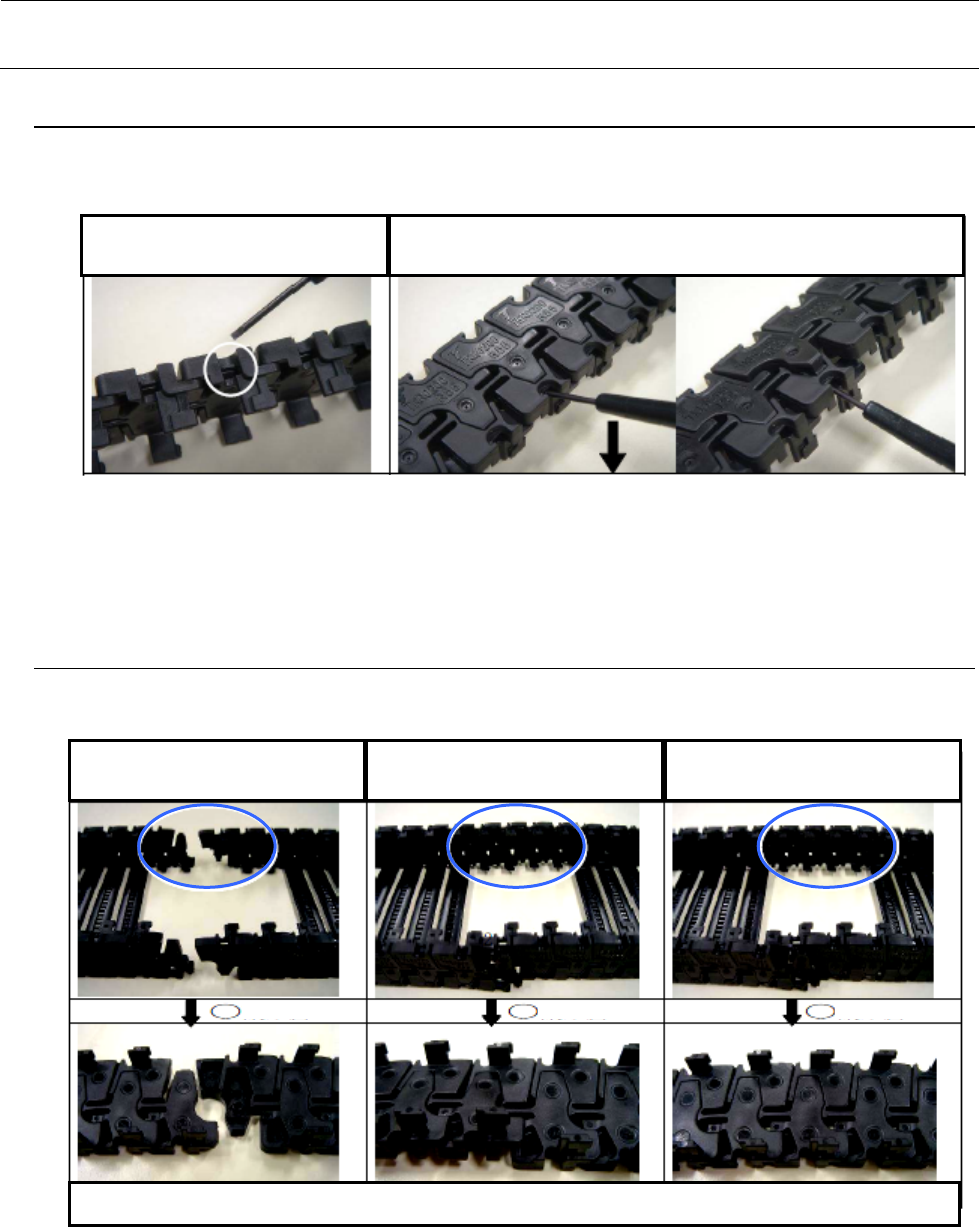

1-5-3．
链板键的分离
按下述操作顺序分离链板键将其卸下。
1-5-4．
电缆拖链的连接
更换链板键，按下述操作顺序将链板键与链板键连接。
1） 将一字螺丝刀插入链板键的下
面（内周侧）的孔内。
2） 把一字螺丝刀朝箭头方向撬即可使链板键脱开。
注）请使用前端宽度为3.5mm以下的一字螺丝刀。
1） 拆下两端各2个链板键对应的
链板，对齐方向。
2） 将链板键上侧的凸出部嵌入
相隣链板键的凹部。
3） 嵌入链板键的下侧。
4） 反侧也请同样地连接。
部放大图 部放大图 部放大图
