维修调整要领书 1- 27 1-6 ． X 滚珠螺杆的更换 1-6 -1 ． 更换 X 滚 珠螺杆的 准 备 （ 1 ） 拆下 X 电动机电缆，松开滚珠螺杆侧联轴节。 （ 2 ） 松开止动螺丝，拆下止动螺丝、调整块，松开锁紧螺母。 ※ 拆下止动螺丝后，注意不要丢失调整块。 调整块与锁紧螺母是一套。【锁紧螺母（货号： 40093876 ）】 （ 3 ） 卸下 X 滚珠螺杆架组件。 （ 4 ） 卸下 X 滚珠螺杆架组件的固定螺丝。 调整块 …
维修调整要领书
1-26

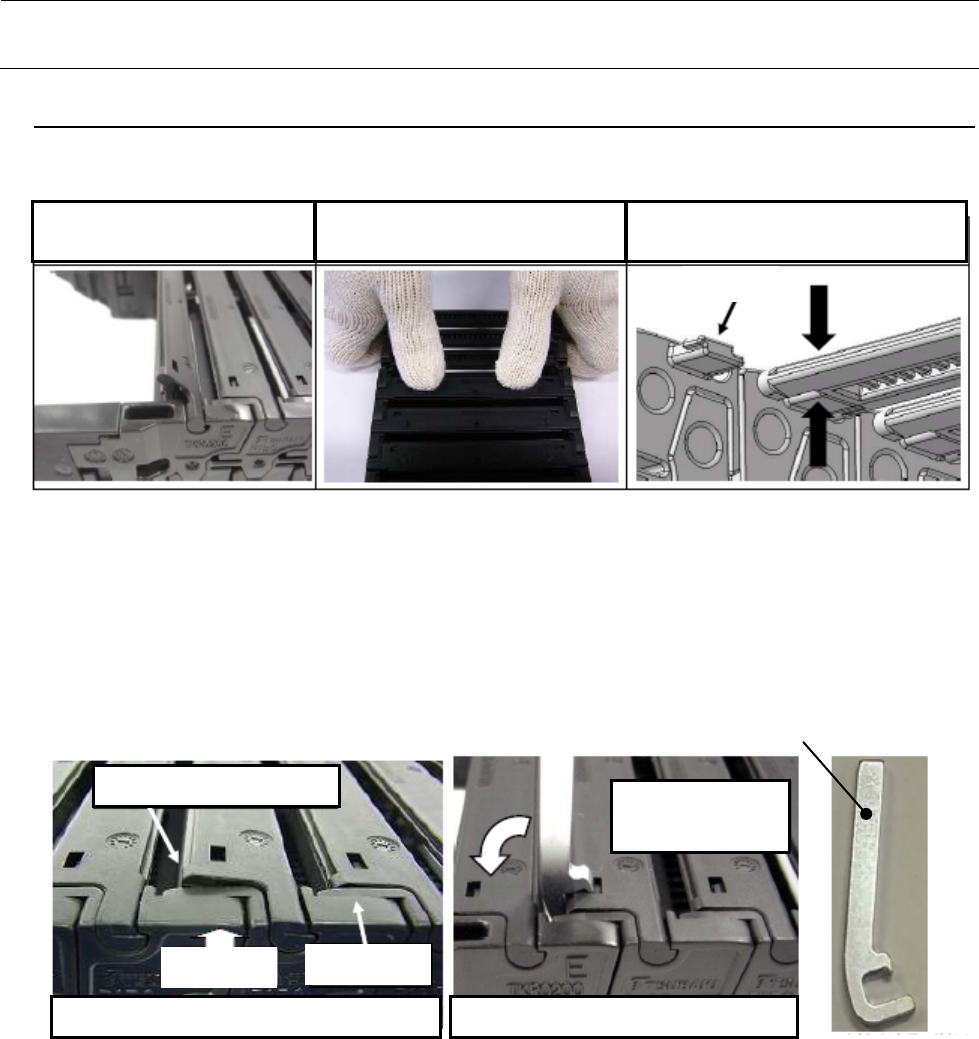

1-5-5．
链板・支撑板的安装
按下述操作顺序将链板・支撑板装到链板键上。
1） 将链板的轴插入链板键。
2） 在距链板两端20mm左右处用两
手按入安装。
3） 用手指夹住链板键的键舌部和链
板，使嵌入。
注1） 请务必要确认链板是否已确实嵌入链板键的键舌部。
如安装得不正确，运行中链板可能脱落。
键舌部
从上下夹住
※ 当链板未正确安装时，会像照片①所示那样端部处于浮起状态，故使用前请务必要检查。
※ 链板浮起时，请按照片②所示，在链板的左右两端用链板安装工具把链板键的键舌部与链板的连接部牢靠地
嵌入。
未正确安装的状态
浮起
正常状态
照片① 链板浮起的状态（安装不到位）
照片② 利用链板安装工具进行安装
注） 利用杠杆原
理嵌入。
链板安装工具
维修调整要领书
1-27
1-6．
X 滚珠螺杆的更换
1-6-1．
更换 X 滚珠螺杆的准备
（1） 拆下 X 电动机电缆，松开滚珠螺杆侧联轴节。
（2） 松开止动螺丝，拆下止动螺丝、调整块，松开锁紧螺母。
※ 拆下止动螺丝后，注意不要丢失调整块。
调整块与锁紧螺母是一套。【锁紧螺母（货号：40093876）】
（3） 卸下 X 滚珠螺杆架组件。
（4） 卸下 X 滚珠螺杆架组件的固定螺丝。
调整块
17一头的扳手
22一头的扳手
卸下SL6044092TN 2个。
卸下SL6042592TN 2个。
卸下SL6053092TN 2个。
X滚珠螺杆架组件
拆下连接器。
维修调整要领书
1-28
（5） 将 X 滚珠螺杆支承件从 X 滚珠螺杆上卸下。
（6） 拆下 X 滚珠螺杆_螺母部的固定螺丝后，移动至左侧。
（7） 卸下锁紧螺母、间隔圈。
锁紧螺母
间隔圈
※ 一面把X滚珠螺杆朝右方向拉，一面转动锁
紧螺母卸下。
同样地也卸下间隔圈。
间隔圈（货号：40093877）
锁紧螺母（货号：40093876）
X滚珠螺杆支承件
