维修调整要领书 1- 28 （ 5 ） 将 X 滚珠螺杆支承件从 X 滚珠螺杆上卸下。 （ 6 ） 拆下 X 滚珠螺杆 _ 螺母部的固定螺丝后，移动至左侧。 （ 7 ） 卸下锁紧螺母、间隔圈。 锁紧螺母 间隔圈 ※ 一面把 X 滚珠螺杆朝右方向拉， 一面转动锁 紧螺母卸下。 同样地也卸下间隔圈。 间隔圈（货号： 40093877 ） 锁紧螺母（货号： 40093876 ） X 滚珠螺杆支承件
维修调整要领书
1-27
1-6．
X 滚珠螺杆的更换
1-6-1．

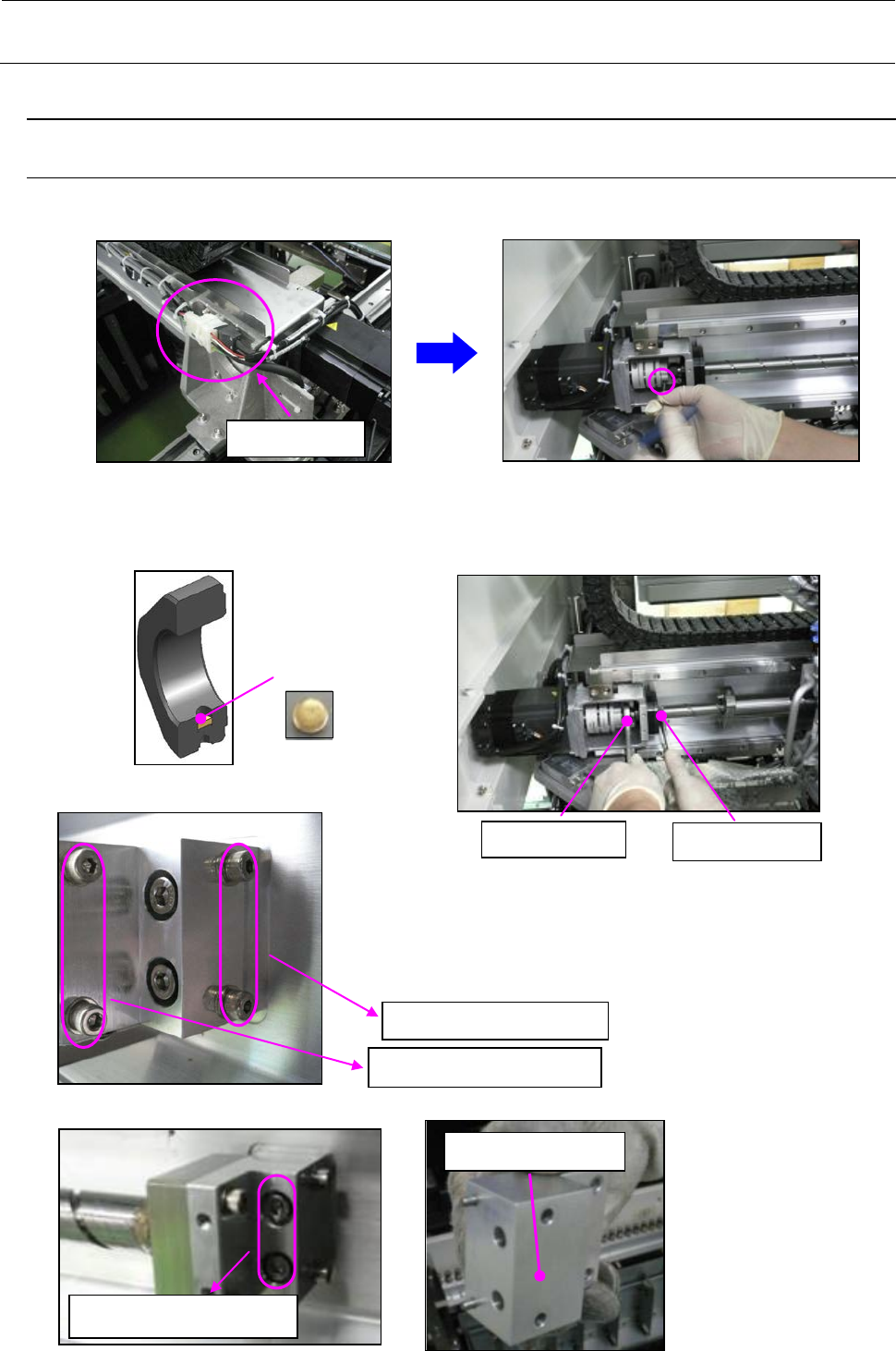

更换 X 滚珠螺杆的准备
（1） 拆下 X 电动机电缆，松开滚珠螺杆侧联轴节。
（2） 松开止动螺丝，拆下止动螺丝、调整块，松开锁紧螺母。
※ 拆下止动螺丝后，注意不要丢失调整块。
调整块与锁紧螺母是一套。【锁紧螺母（货号：40093876）】
（3） 卸下 X 滚珠螺杆架组件。
（4） 卸下 X 滚珠螺杆架组件的固定螺丝。
调整块
17一头的扳手
22一头的扳手
卸下SL6044092TN 2个。
卸下SL6042592TN 2个。
卸下SL6053092TN 2个。
X滚珠螺杆架组件
拆下连接器。
维修调整要领书
1-28

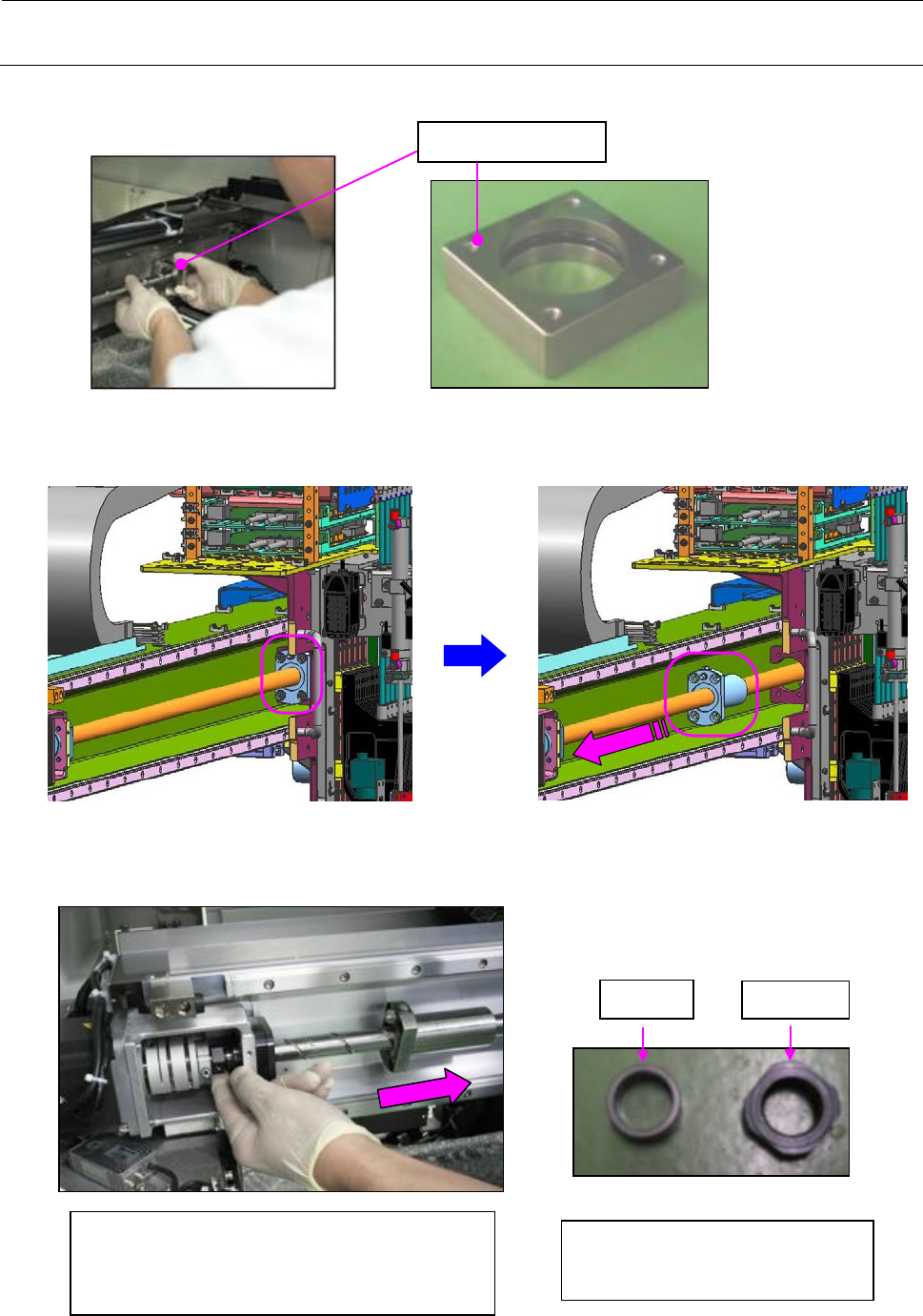

（5） 将 X 滚珠螺杆支承件从 X 滚珠螺杆上卸下。
（6） 拆下 X 滚珠螺杆_螺母部的固定螺丝后，移动至左侧。
（7） 卸下锁紧螺母、间隔圈。
锁紧螺母
间隔圈
※ 一面把X滚珠螺杆朝右方向拉，一面转动锁
紧螺母卸下。
同样地也卸下间隔圈。
间隔圈（货号：40093877）
锁紧螺母（货号：40093876）
X滚珠螺杆支承件
维修调整要领书
1-29

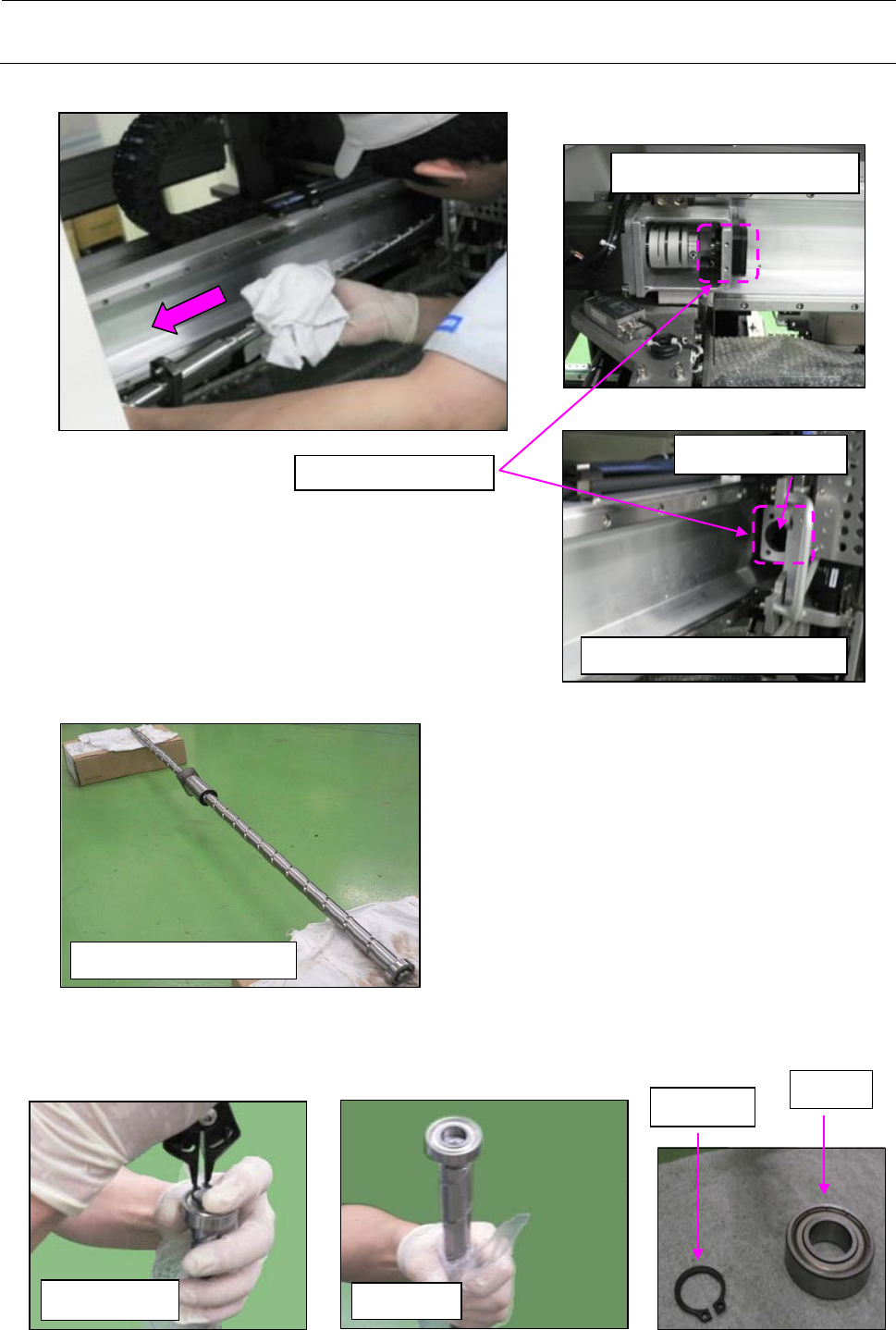

（8） 将 HEAD_UNIT 移动到右侧，在此状态下卸下 X 滚珠螺杆。
（9） 从卸下的 X 滚珠螺杆上分别取出 C 型挡圈、轴承。
（10） 拆下 C 型挡圈，从 X 滚珠螺杆中卸下轴承。
C 型挡圈是 FIXED_SUPPORT_UNIT 的附件。
【FIXED_SUPPORT_UNIT（货号：40093855）】
X滚珠螺杆卸下后
MOTOR_FRAME 侧 （L 侧)
X_BS_NUT_FRAME 侧 （R 侧)
X_BS_NUT_FRAME
卸下状态的X滚珠螺杆
C型挡圈
轴承
拆下C型挡圈
卸下轴承
