维修调整要领书 1- 31 （ 3 ） 将间隔圈、锁紧螺母嵌入 X 滚珠螺杆，用扳手临时紧固。 放入调整块，用止动螺丝固定。 ※ 注意不要掉落调整块。锁紧螺母要使阶梯状的一方与间隔圈接触。 （ 4 ） 在 X 滚珠螺杆支承件的内周均匀地涂敷 NSL 润滑脂，装配到轴承上。 ※ 装配的大致标准为 2.5mm 阶梯状 X 滚珠螺杆 间隔圈 锁紧螺母 （ 朝向注意 ） 阶梯状 FIXED_SUPPO RT_UNIT 调整块 嵌 入 联轴节内之…
维修调整要领书
1-30

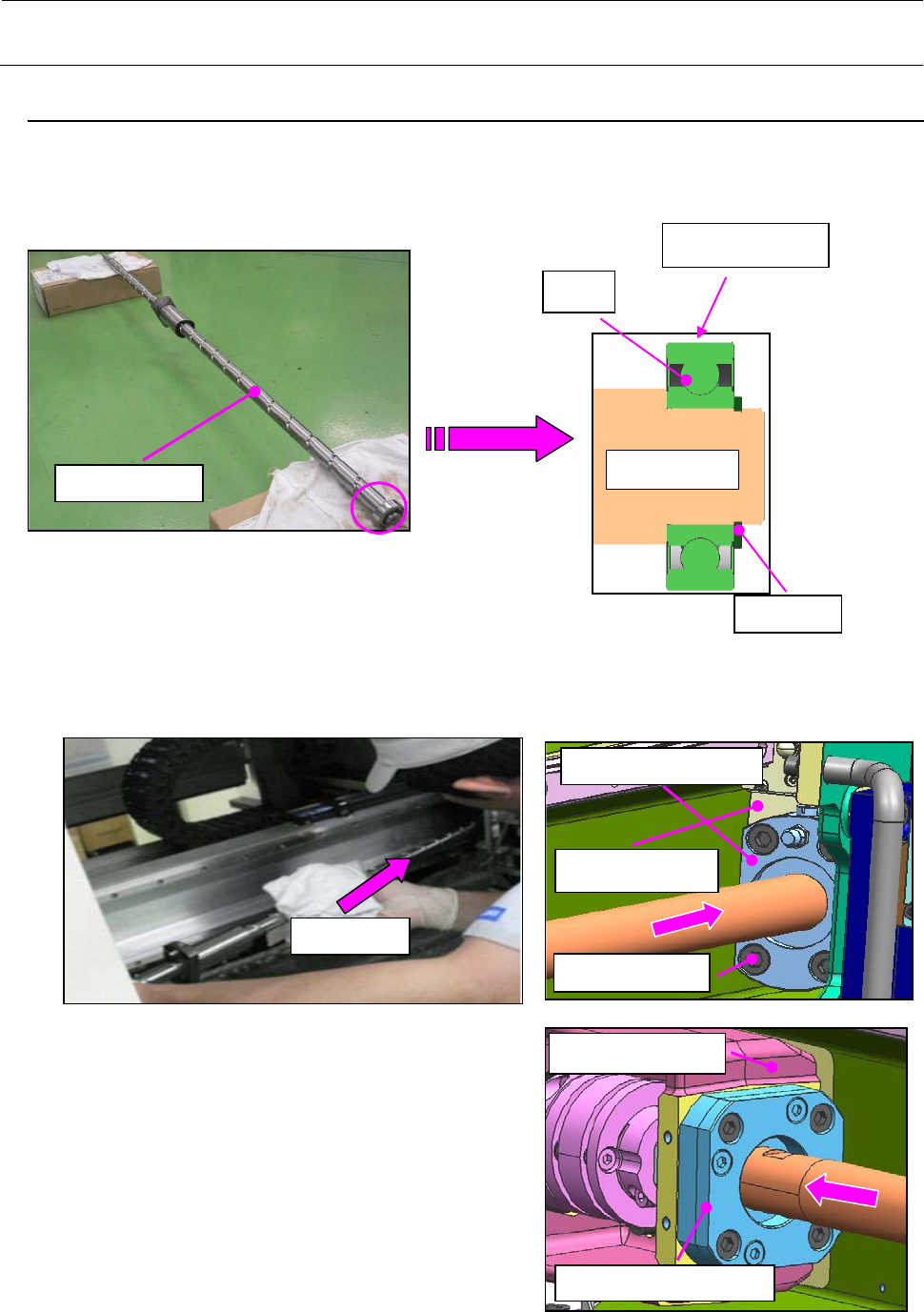

1-6-2．
X 滚珠螺杆的安装
（1） 将 1-6-1（10）中卸下的 C 型挡圈、轴承分别安装到新的
X 滚珠螺杆（货号：40071327）中。
（2） 对 1-6-2（1）中组装好的 X 滚珠螺杆进行安装。
将 HEAD_UNIT 朝右方向移动，
把 X 滚珠螺杆_螺母部插入 BS_NUT_FRAME 后，
用 SM6051602TN（4 个）临时紧固。
临时紧固后，一面将 HEAD_UNIT 朝左方向移动，
一面把 X 滚珠螺杆插入 FIXED_SUPPORT_UNIT。
C
型挡圈
轴承
X滚珠螺杆
涂敷NSL润滑脂
新的滚珠螺杆
X_MOTOR_FRAME
FIXED_SUPPORT_UNIT
X滚珠螺杆 螺母部
SM6061602TN
BS_NUT_FRAME
插入方向
维修调整要领书
1-31
（3） 将间隔圈、锁紧螺母嵌入 X 滚珠螺杆，用扳手临时紧固。
放入调整块，用止动螺丝固定。
※ 注意不要掉落调整块。锁紧螺母要使阶梯状的一方与间隔圈接触。
（4） 在 X 滚珠螺杆支承件的内周均匀地涂敷 NSL 润滑脂，装配到轴承上。
※ 装配的大致标准为 2.5mm
阶梯状
X滚珠螺杆
间隔圈
锁紧螺母
（朝向注意）
阶梯状
FIXED_SUPPORT_UNIT
调整块
嵌入联轴节内之前，安装间隔
圈、锁紧螺母。
间隔圈
锁紧螺母
22一头的扳手
17一头的扳手
止动螺丝
X滚珠螺杆支承件
涂敷NSL润滑脂
2.5mm
维修调整要领书
1-32
（5） 安装 X 滚珠螺杆架组件。
（6） 临时紧固 X 滚珠螺杆支承件。
※ 临时紧固时要使 2 面的表面一致。
安装SL6053092TN 2个。
X滚珠螺杆架组件
安装
SL6042592TN 2
个。
安装SL6044092TN 2个。
使2面的表面一致。
使2面的表面一致。
