维修调整要领书 1- 32 （ 5 ） 安装 X 滚珠螺杆架组件。 （ 6 ） 临时紧固 X 滚珠螺杆支承件。 ※ 临时紧固时要使 2 面的表面一致。 安装 SL6053092TN 2 个。 X 滚珠螺杆架组件 安装 SL6042592TN 2 个。 安装 SL6044092T N 2 个。 使 2 面的 表 面一致。 使 2 面的 表 面一致。
维修调整要领书
1-31

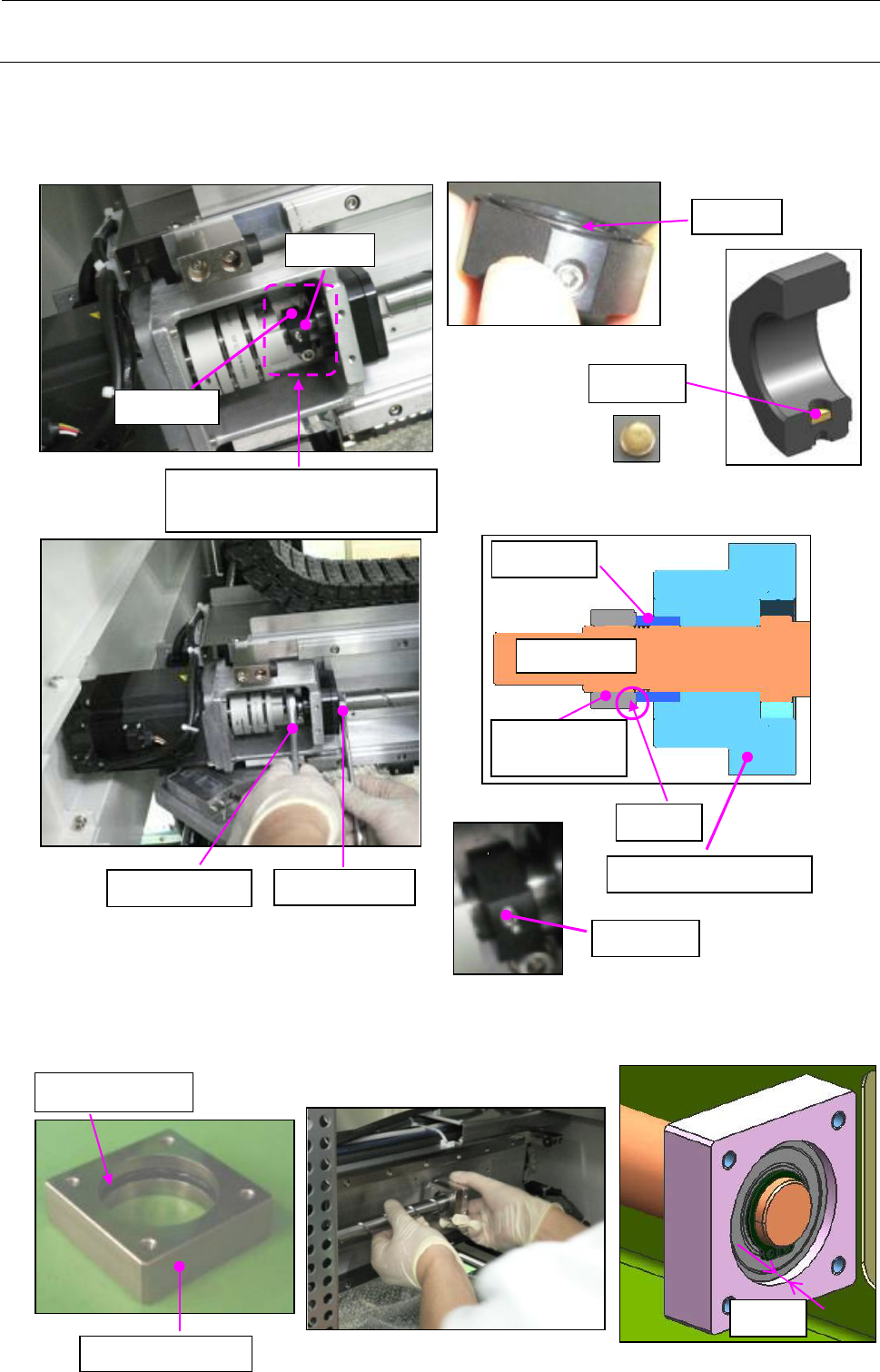

（3） 将间隔圈、锁紧螺母嵌入 X 滚珠螺杆，用扳手临时紧固。
放入调整块，用止动螺丝固定。
※ 注意不要掉落调整块。锁紧螺母要使阶梯状的一方与间隔圈接触。
（4） 在 X 滚珠螺杆支承件的内周均匀地涂敷 NSL 润滑脂，装配到轴承上。
※ 装配的大致标准为 2.5mm
阶梯状
X滚珠螺杆
间隔圈
锁紧螺母
（朝向注意）
阶梯状
FIXED_SUPPORT_UNIT
调整块
嵌入联轴节内之前，安装间隔
圈、锁紧螺母。
间隔圈
锁紧螺母
22一头的扳手
17一头的扳手
止动螺丝
X滚珠螺杆支承件
涂敷NSL润滑脂
2.5mm
维修调整要领书
1-32

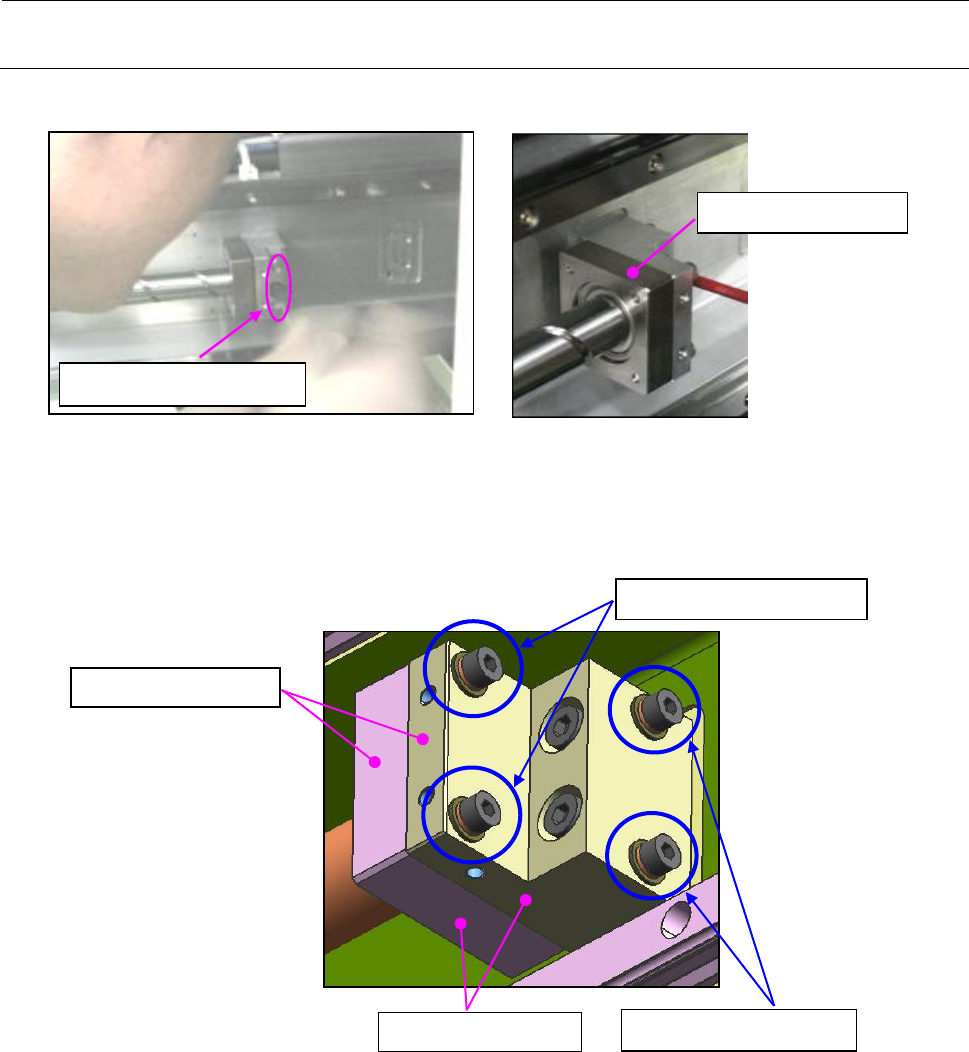

（5） 安装 X 滚珠螺杆架组件。
（6） 临时紧固 X 滚珠螺杆支承件。
※ 临时紧固时要使 2 面的表面一致。
安装SL6053092TN 2个。
X滚珠螺杆架组件
安装
SL6042592TN 2
个。
安装SL6044092TN 2个。
使2面的表面一致。
使2面的表面一致。
维修调整要领书
1-33

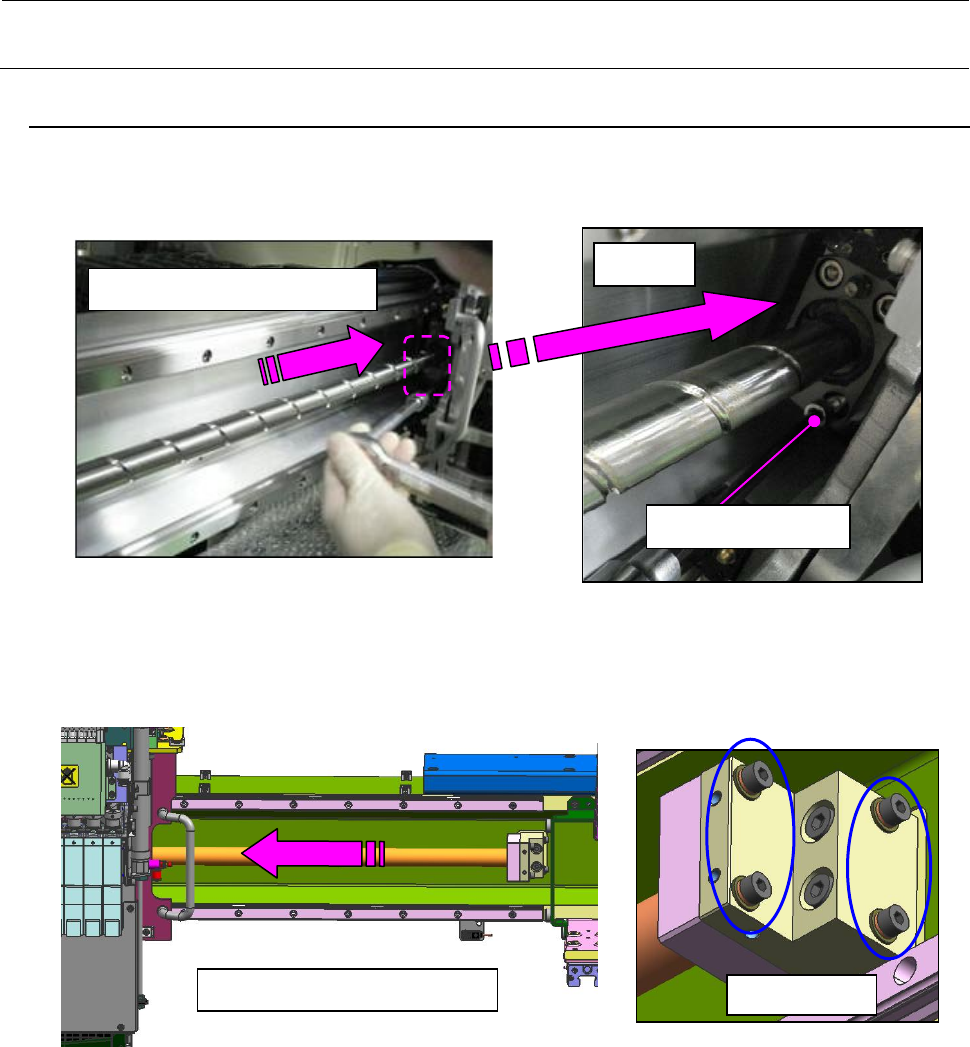

1-6-3．
X 滚珠螺杆的调整
（1） 将 HEAD_UNIT 向右侧靠，把 1-6-2（3）中临时紧固的 X 滚珠螺杆螺母部的
固定螺丝（SM6051602TN×4 个）正式旋紧。
（2） 将 HEAD_UNIT 向左侧靠，把 1-6-2（6）中临时紧固的 X 滚珠螺杆支承件的
4 个固定螺丝正式旋紧。
SM6051602TN（4个）
放大图
将HEAD_UNIT向右侧靠。
将HEAD_UNIT向左侧靠。
正式旋紧。
