维修调整要领书 1- 33 1-6 -3 ． X 滚珠螺杆的调整 （ 1 ） 将 HEAD_UNI T 向右侧靠，把 1-6-2 （ 3 ）中临时紧固的 X 滚珠螺杆螺母部的 固定螺丝（ SM60 51602TN×4 个）正式旋紧。 （ 2 ） 将 HEAD_UNI T 向左侧靠，把 1-6-2 （ 6 ）中临时紧固的 X 滚珠螺杆支承件的 4 个固定螺丝正式旋紧。 SM60 5 1602TN （ 4 个） 放大图 将 HEAD _UN…
维修调整要领书
1-32
（5） 安装 X 滚珠螺杆架组件。
（6） 临时紧固 X 滚珠螺杆支承件。
※ 临时紧固时要使 2 面的表面一致。
安装SL6053092TN 2个。
X滚珠螺杆架组件
安装
SL6042592TN 2
个。
安装SL6044092TN 2个。
使2面的表面一致。
使2面的表面一致。
维修调整要领书
1-33
1-6-3．
X 滚珠螺杆的调整
（1） 将 HEAD_UNIT 向右侧靠，把 1-6-2（3）中临时紧固的 X 滚珠螺杆螺母部的
固定螺丝（SM6051602TN×4 个）正式旋紧。
（2） 将 HEAD_UNIT 向左侧靠，把 1-6-2（6）中临时紧固的 X 滚珠螺杆支承件的
4 个固定螺丝正式旋紧。
SM6051602TN（4个）
放大图
将HEAD_UNIT向右侧靠。
将HEAD_UNIT向左侧靠。
正式旋紧。
维修调整要领书
1-34

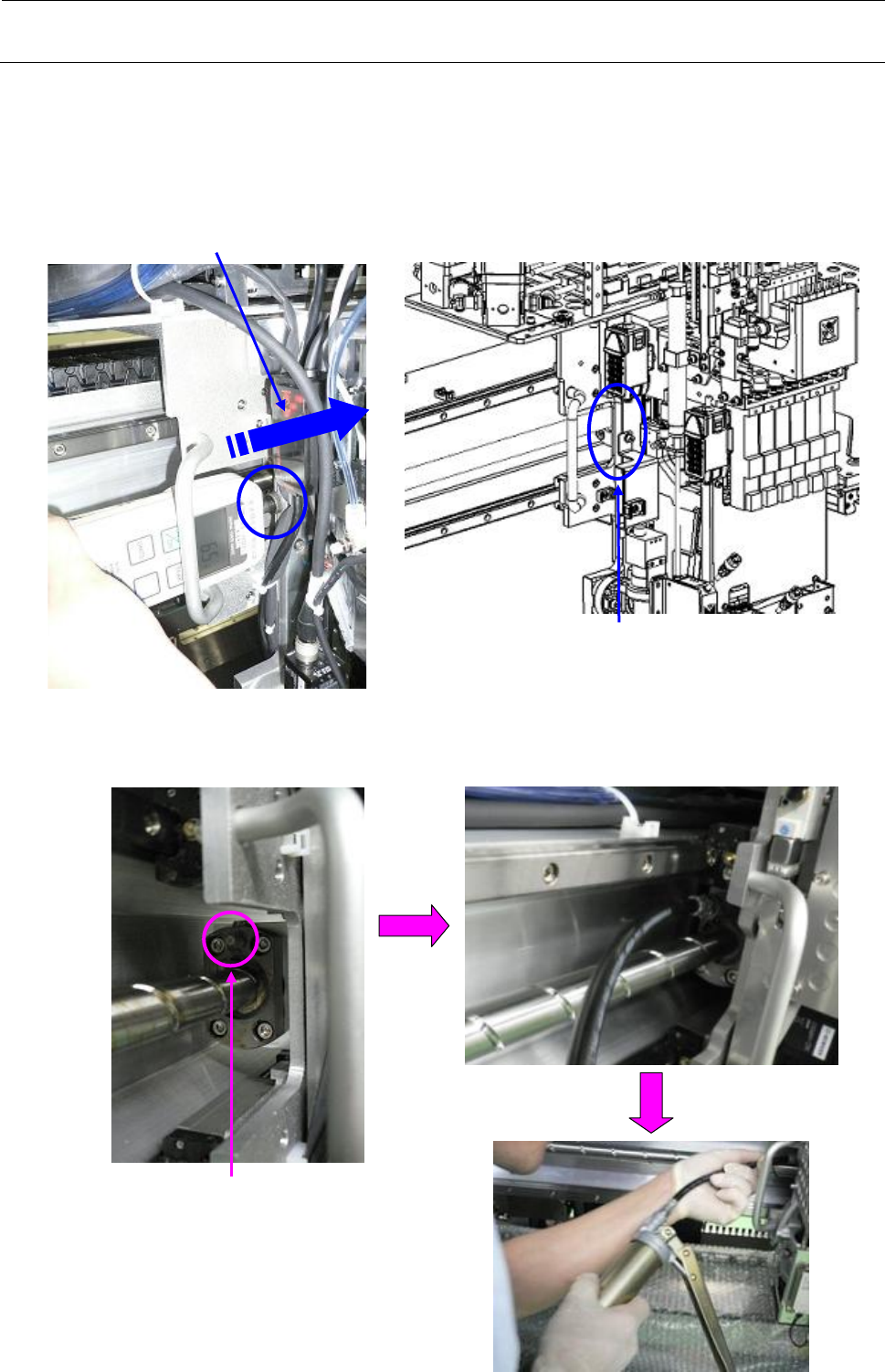

（3） 来回几次移动 HEAD_UNIT，要移动到触及左右方的 X_STOPPER，
检查移动是否阻滞。测量滑动負荷，确认在 50[N]以下。
不符合规格时，回到 1-6-3（1）从新调整。
（关于 X 轴的滑动負荷测量方法，请确认 1-6-3（5）。）
（4） 加注 NSL 润滑脂，把 HEAD_UNIT 向左右移动，要使润滑脂遍及轴的整体。
※ 溢出的润滑脂要用回丝擦去。
将推拉测力计的前端抵住这一部分。
※ 将推拉测力计的前端抵住○部分，将
HEAD从左向右移动。
● 把润滑脂枪的枪口插入X滚珠螺杆螺母的
润滑脂注入口进行注油。
X滚珠螺杆螺母_润滑脂注入口
