维修调整要领书 1- 35 （ 5 ） X 轴的滑动負荷测量方法 1 ） 将 HEAD_UNI T 向左移动。 2 ） 从左按到右，测定 3 次最大值后取平均值。 3 ） 从右按到左，测定 3 次最大值后取平均值。 （ 6 ） 确认（ 5 ）之 2 ）的平均值与（ 5 ）之 3 ）的平均值之差为 5[N] 以下。
维修调整要领书
1-34
（3） 来回几次移动 HEAD_UNIT，要移动到触及左右方的 X_STOPPER，
检查移动是否阻滞。测量滑动負荷，确认在 50[N]以下。
不符合规格时，回到 1-6-3（1）从新调整。
（关于 X 轴的滑动負荷测量方法，请确认 1-6-3（5）。）
（4） 加注 NSL 润滑脂，把 HEAD_UNIT 向左右移动，要使润滑脂遍及轴的整体。
※ 溢出的润滑脂要用回丝擦去。
将推拉测力计的前端抵住这一部分。

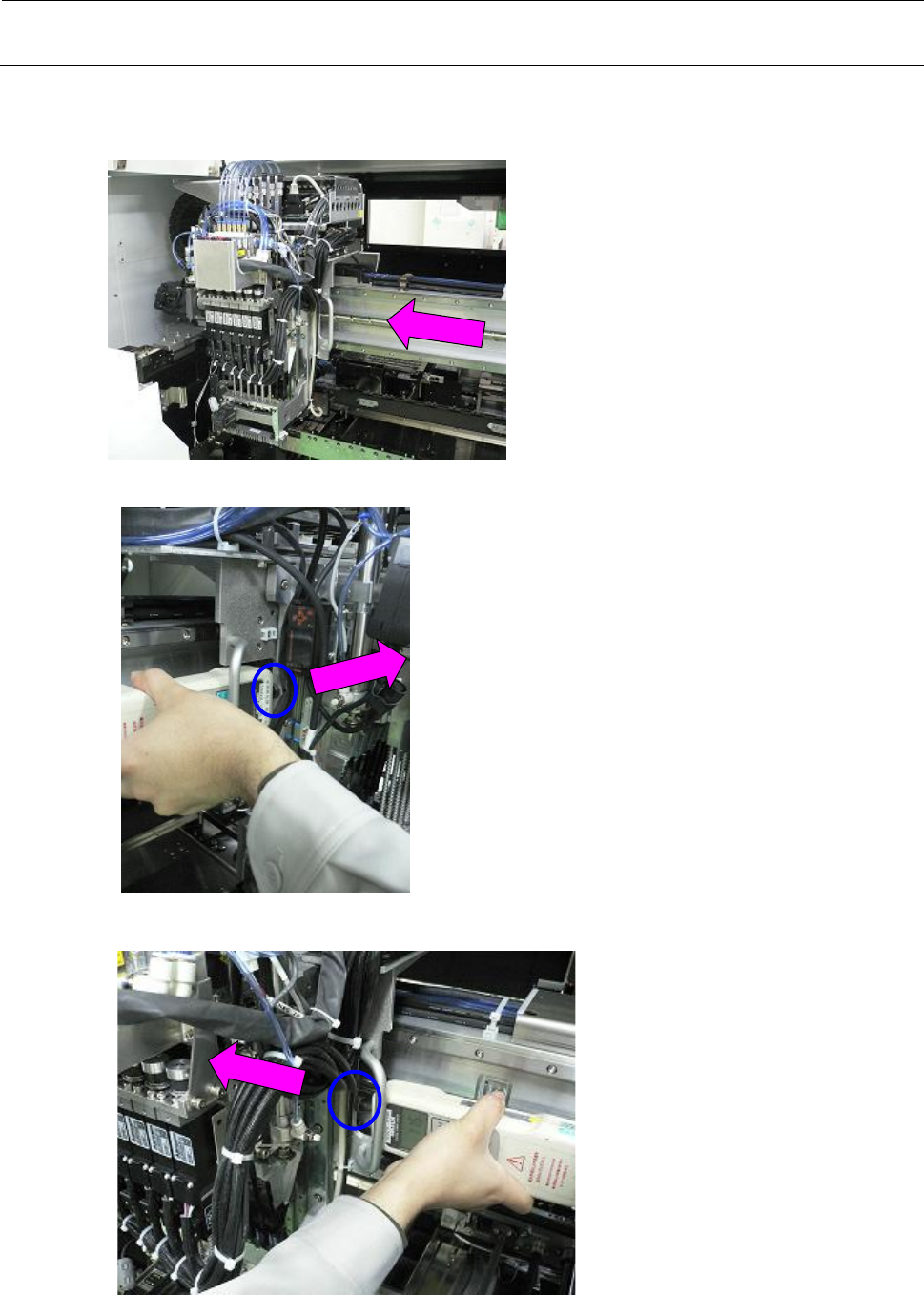

※ 将推拉测力计的前端抵住○部分，将
HEAD从左向右移动。
● 把润滑脂枪的枪口插入X滚珠螺杆螺母的
润滑脂注入口进行注油。
X滚珠螺杆螺母_润滑脂注入口
维修调整要领书
1-35
（5） X 轴的滑动負荷测量方法
1） 将 HEAD_UNIT 向左移动。
2） 从左按到右，测定 3 次最大值后取平均值。
3） 从右按到左，测定 3 次最大值后取平均值。
（6） 确认（5）之 2）的平均值与（5）之 3）的平均值之差为 5[N]以下。
维修调整要领书
1-36

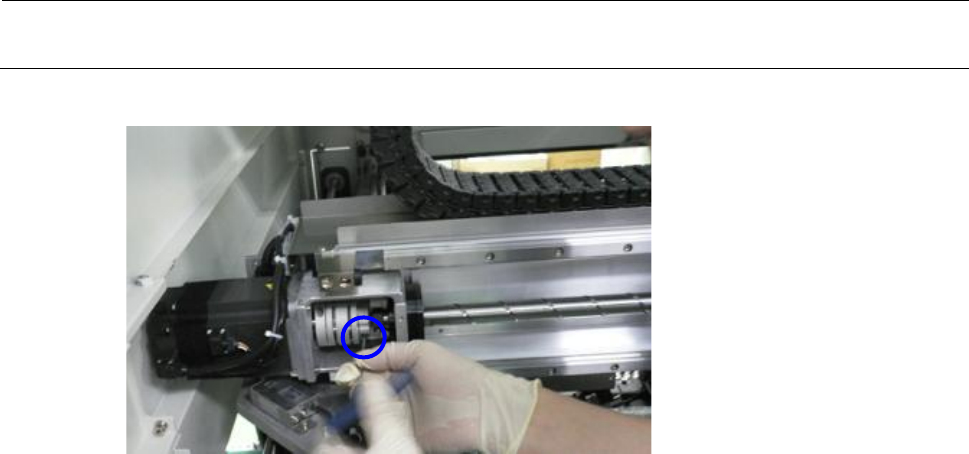

（7） 旋紧联轴节_X 的螺丝（螺丝安装扭矩：3.4[N・m]）。
（8） 连接 X 电动机电缆。
（9） 原点粗调的从新调整、动作确认
1） 接通装置主机的电源，进行原点粗调。
2） 断开装置主机的电源并再次接通电源启动后，确认返回原点。
3） 进行跑合运转（“预热运转”、“对角”、“高速 2”）8 小时左右（※ 以 8 小时作为大致的
时间标准）。
