1-7．
Y 滚珠螺杆的更换
1-7-1．
更换 Y 滚珠螺杆的准备
※操作顺序的说明是以左侧为例，右侧的操作顺序也相同。

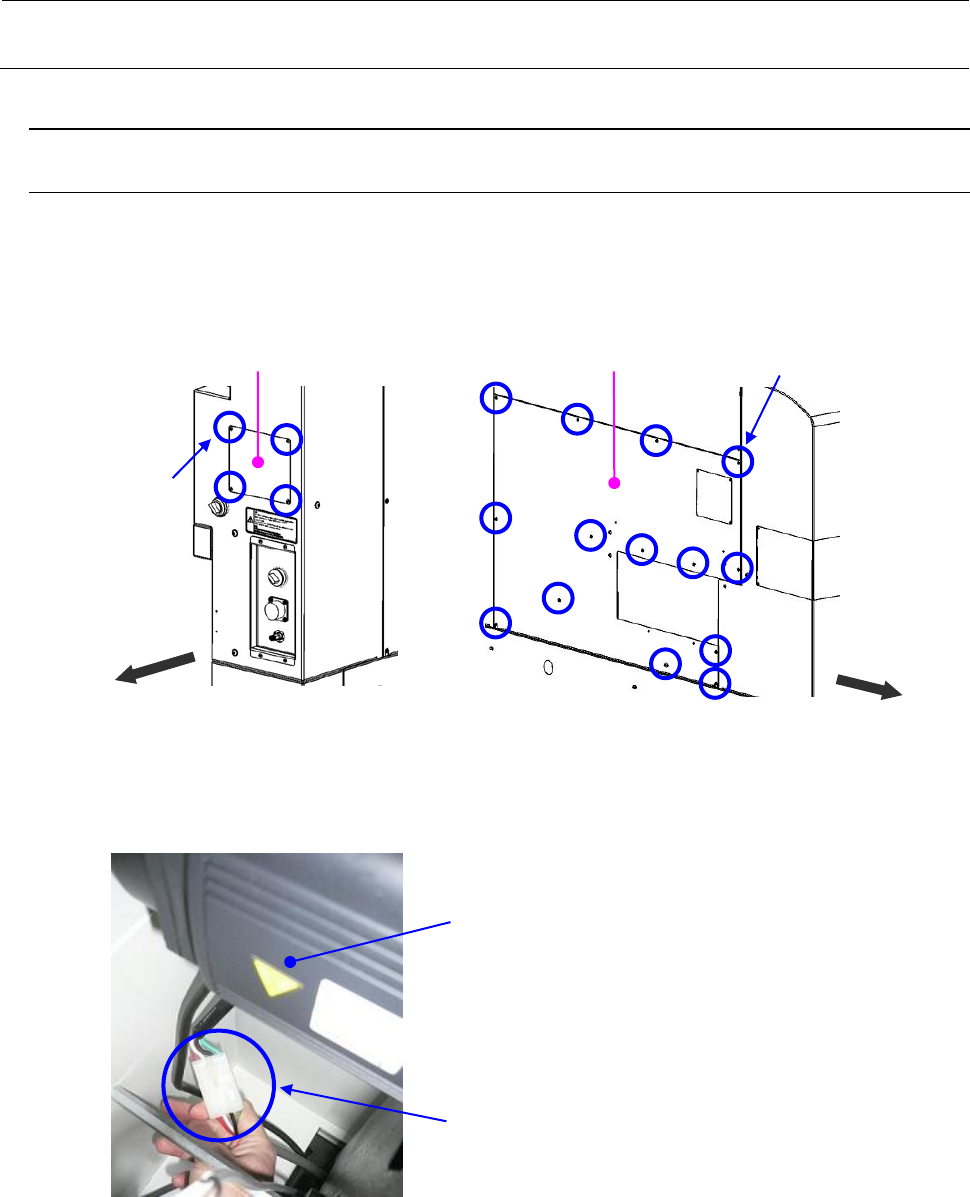

（1） 拆下固定螺丝，分别取下侧面盖、MOTOR_COVER_R。
（2） 拆下 Y_MOTOR 电缆的连接器。
侧面盖
固定螺丝
FRONT
REAR
MOTOR_COVER_R
固定螺丝
Y_MOTOR
连接器
维修调整要领书
1-38
1-7-2．
Y 滚珠螺杆的拆卸
※操作顺序的说明是以左侧为例，右侧的操作顺序也相同。
（1） 松开滚珠螺杆侧的联轴节
※ 不要拆下联轴节的螺丝。
（2） 松开锁紧螺母的止动螺丝，把 22 一头的
扳手嵌入锁紧螺母，17 一头的扳手嵌入滚珠螺杆的槽内，松开锁紧螺母。
※ 锁紧螺母的止动螺丝不要把头露出锁紧螺母的表面。
（3） 卸下后侧轴承的 C 型挡圈。
联轴节_Y
联轴节 螺丝
锁紧螺母的止动螺丝
后侧
C型挡圈
维修调整要领书
1-39
（4） 从 Y_ADJUST_PLATE 中拔出 BEARING。
（5） 卸下滚珠螺杆螺母的固定螺丝。
（6） 拔出 Y 滚珠螺杆
※ 不要赤手触摸滚珠螺杆（因为滚珠螺杆会生锈）。
Y_ADJUST_PLATE
BEARING
※从装置内侧将 BEARING 朝 方向推出
※拆下 SM60602002TN 4 个。
FIXED_SUPPORT_UINT
Y 滚珠螺杆
※ 朝 方向推入 Y 滚珠螺杆，
从 FIXED_SUPPORT_UNIT 拆下
朝背侧（ ）方向推，并同时拆下锁定螺母、垫片，然后拿住滚珠
螺杆轴朝 方向摇动以拔出 Y 滚珠螺杆。
