维修调整要领书
1-38

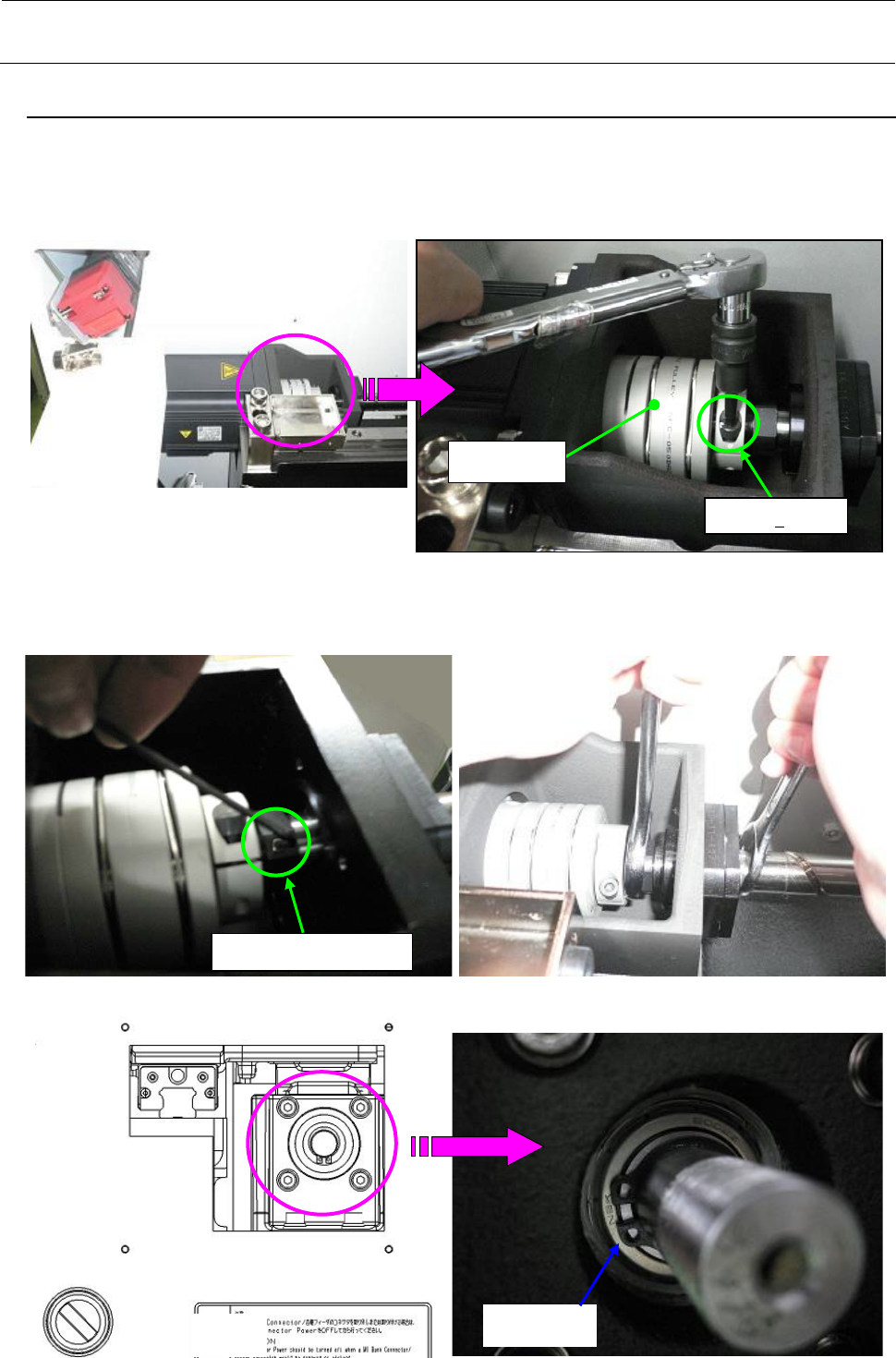

1-7-2．
Y 滚珠螺杆的拆卸
※操作顺序的说明是以左侧为例，右侧的操作顺序也相同。
（1） 松开滚珠螺杆侧的联轴节
※ 不要拆下联轴节的螺丝。
（2） 松开锁紧螺母的止动螺丝，把 22 一头的
扳手嵌入锁紧螺母，17 一头的扳手嵌入滚珠螺杆的槽内，松开锁紧螺母。
※ 锁紧螺母的止动螺丝不要把头露出锁紧螺母的表面。
（3） 卸下后侧轴承的 C 型挡圈。
联轴节_Y
联轴节 螺丝
锁紧螺母的止动螺丝
后侧
C型挡圈
维修调整要领书
1-39

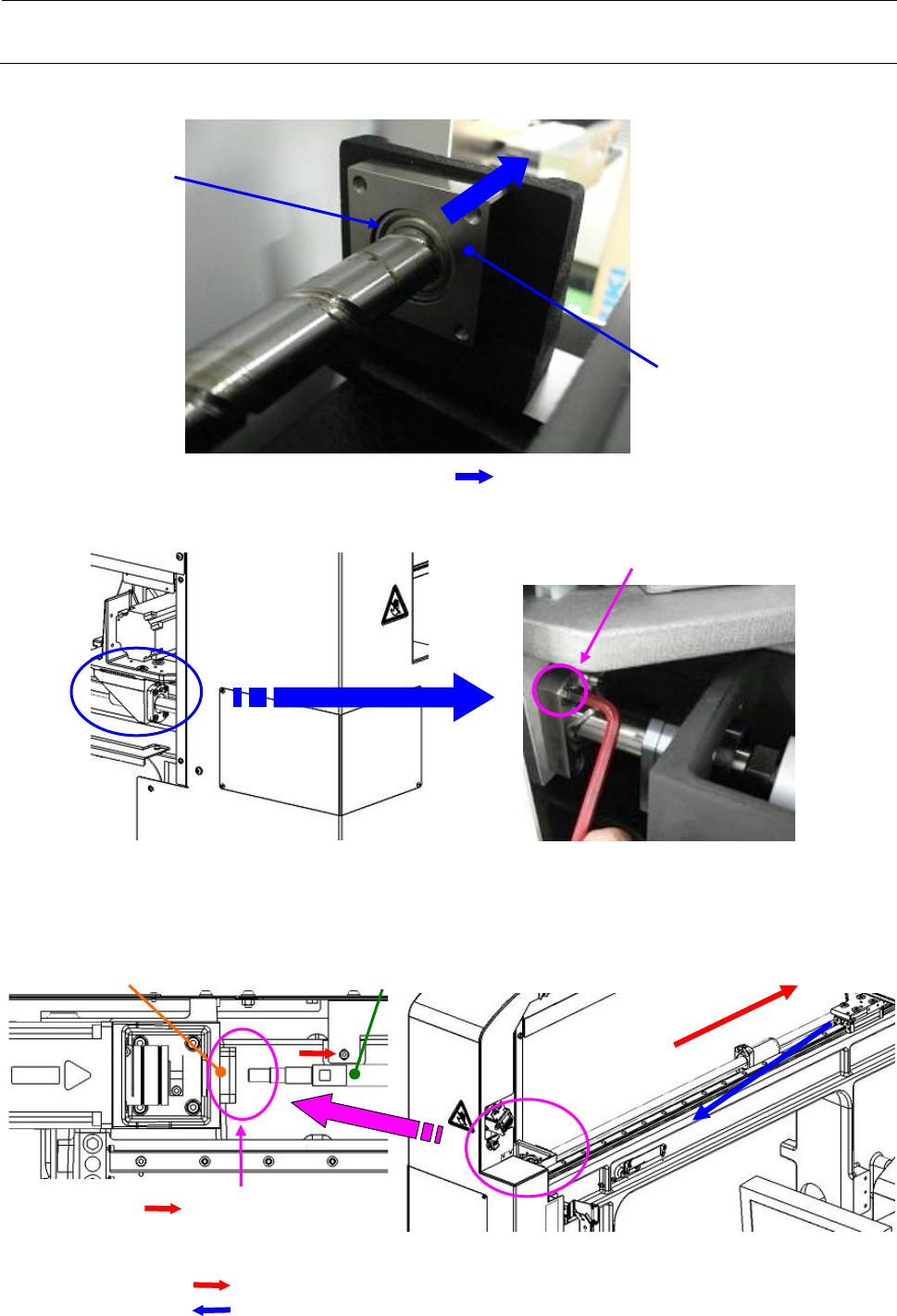

（4） 从 Y_ADJUST_PLATE 中拔出 BEARING。
（5） 卸下滚珠螺杆螺母的固定螺丝。
（6） 拔出 Y 滚珠螺杆
※ 不要赤手触摸滚珠螺杆（因为滚珠螺杆会生锈）。
Y_ADJUST_PLATE
BEARING
※从装置内侧将 BEARING 朝 方向推出
※拆下 SM60602002TN 4 个。
FIXED_SUPPORT_UINT
Y 滚珠螺杆
※ 朝 方向推入 Y 滚珠螺杆，
从 FIXED_SUPPORT_UNIT 拆下
朝背侧（ ）方向推，并同时拆下锁定螺母、垫片，然后拿住滚珠
螺杆轴朝 方向摇动以拔出 Y 滚珠螺杆。
维修调整要领书
1-40

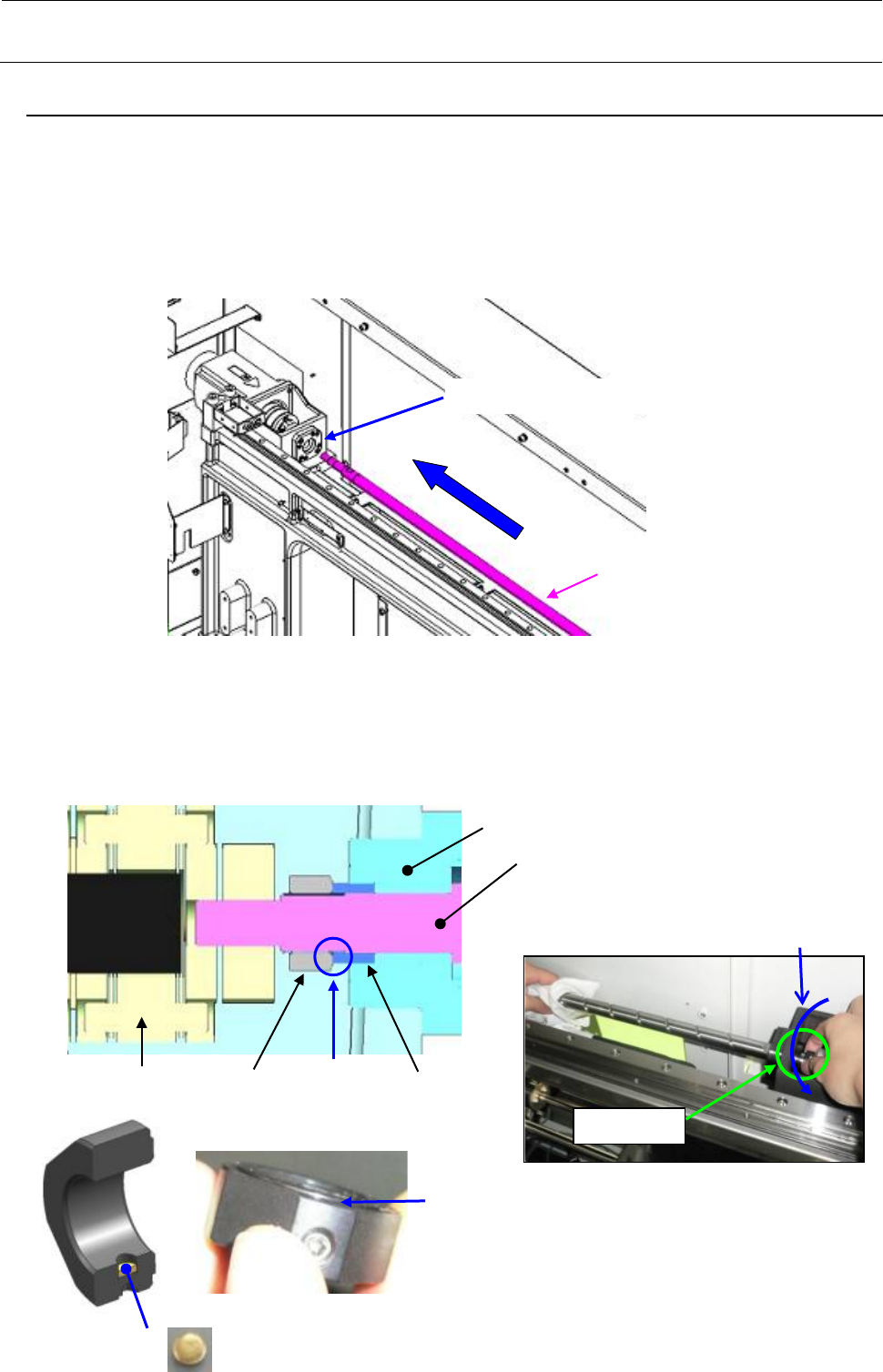

1-7-3．
Y 滚珠螺杆的安装
※操作顺序的说明是以左侧为例，右侧的操作顺序也相同。
（1） 按照与 1-7-2（5）相反的顺序，将滚珠螺杆螺母部放入 Y_BS_CONNECTOR，用 SM6052002TN
在 4 个部位临时紧固。（※螺丝应使用新品。）
临时紧固后，请插入 Y 滚珠螺杆，要顶到 FIXED_SUPPORT_UNIT。
（※由于在后面的操作中要安装锁紧螺母、间隔圈，所以不要插入到联轴节。）
（2） 在前侧将间隔圈和锁紧螺母嵌入滚珠螺杆。（与 1-7-2（5）的操作顺序相同）
※ 注意不要掉落调整块。
锁定螺母装配时要使有凸起的一方与垫片接触。
朝箭头方向插入
FIXED_SUPPORT_UNI
Y 滚珠螺杆
阶梯状
调整块
阶梯状
Y滚珠螺杆
锁紧螺母
联轴节
FIXED_SUPPORT_UNIT
间隔圈
●
将间隔圈、锁紧螺母安装到Y滚珠螺杆上。
把锁紧螺母安装到Y滚珠螺杆时，将锁紧螺
母顺时钟方向转动装到Y滚珠螺杆前端，保
持这一状态把Y滚珠螺杆插入联轴节。
锁紧螺母
转动锁紧螺母的方向
