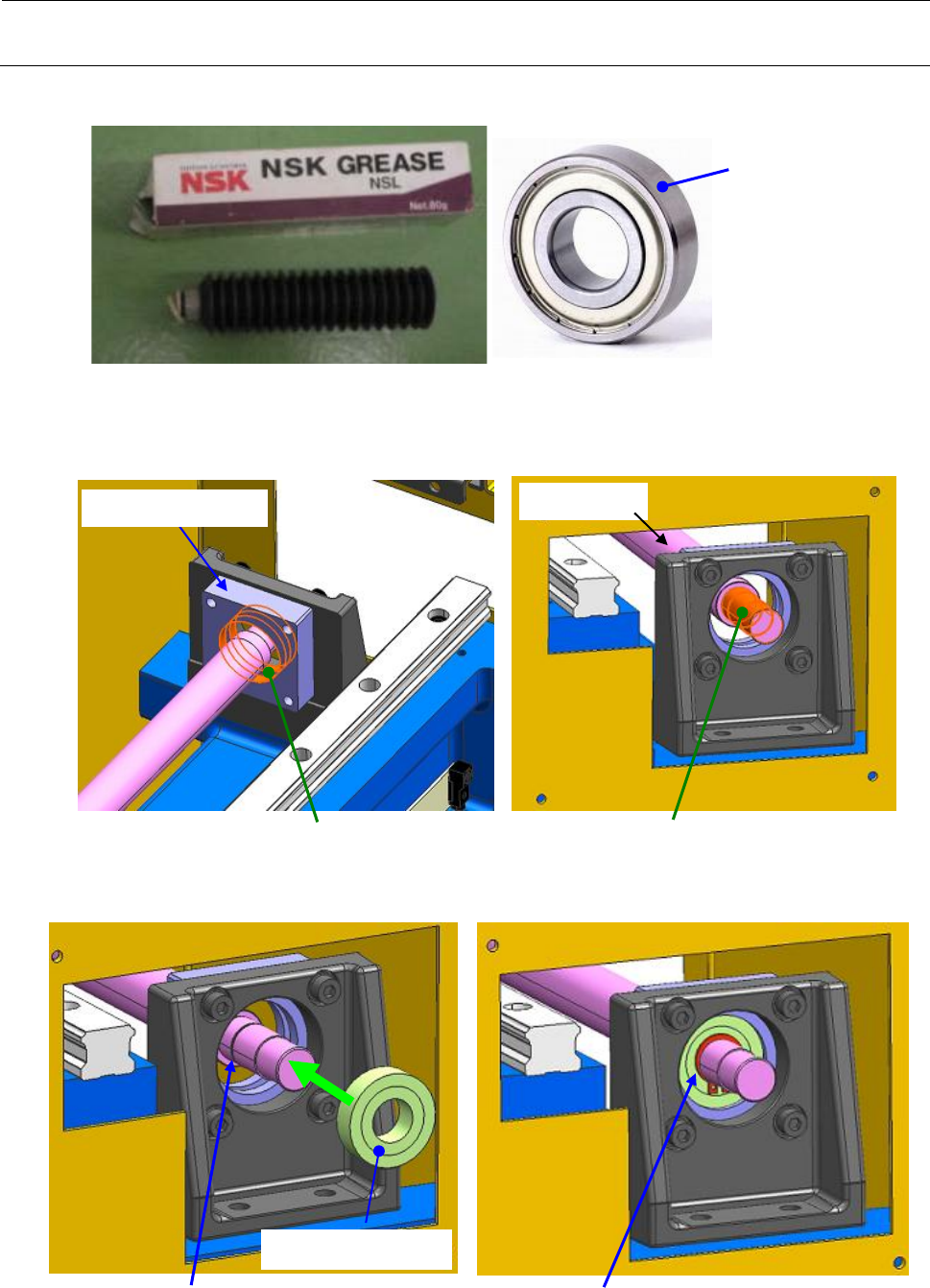

（3） Y 轴背侧轴承的侧面要均匀地涂敷 NSL 润滑脂(40094361)。
（4） 在 Y_ADJUST_PLATE 的孔部（轴承进入的部分）均匀地涂敷 NSL 润滑脂。
在 Y 滚珠螺杆前端之轴承进入的部分均匀地涂敷 NSL 润滑脂。
（5） 从装置背侧把 Y 轴背侧轴承嵌入 Y_ADJUST_PLATE，安装 C 型挡圈。
在轴承的侧面涂敷
NSL 润滑脂。
Y_ADJUST_PLATE
这一部分涂敷润滑脂
Y 滚珠螺杆
这一部分涂敷润滑脂
该槽内嵌入 C 型挡圈
Y 轴背侧轴承
C 型挡圈
维修调整要领书
1-42
（6） 用 17 和 22 一头的扳手旋紧前侧的锁紧螺母，旋紧锁紧螺母的止动螺丝。
17一头的扳手
22一头的扳手
转动22一头扳手的方向
锁紧螺母的止动螺丝
维修调整要领书
1-43
1-7-4．
Y 滚珠螺杆的调整
（1） 将 X_AXIS_FRAME_ASM 向前侧靠，靠 到 扳手刚好伸
得进为止， 进一步旋紧装置内侧的螺丝
（SM6062002TN）2 个。
（2） 来回几次移动 HEAD_UNIT，使 X_AXIS_FRAME_ASM 从
前侧 Y_STOPPER 移动至触碰后侧 Y_STOPPER，检查移动是否阻滞。
移动阻滞时，回到 1-7-4（1）从新调整。
（3） 确认后，将 X_AXIS_FRAME_ASM 往前侧靠，直至碰到 Y_STOPPER，
进一步旋紧装置外侧的螺丝（SM6062002TN）2 个。
（4） 再来回几次移动 HEAD_UNIT，使 X_AXIS_FRAME_ASM 从前侧 Y_STOPPER 移动至触碰后侧
Y_STOPPER，检查移动是否阻滞。正式旋紧后，测量滑动負荷，要确认在 120[N]以下。不符
合规格时，回到 1-7-4（3）从新调整。（关于 Y 轴的滑动負荷测量方法，请 确认 1-7-4（6）。）
身前
背侧
重复几次
X_AXIS_FRAME_ASM
Y_MOTOR_FRAME
Y_STOPPER_ASM
X_AXIS_FRAME_AS
