维修调整要领书 1- 44 （ 5 ） 将 X_AXIS_FRAME_ASM 往 前侧靠 ，到触碰 Y_STOPPER 的位置，把 Y 滚珠螺杆螺母固定螺 丝（ SM6062002TN ） 4 个全部正式旋紧。 （ 6 ） Y 轴的滑动負荷测量方法 1 ） 将 HEAD_UNI T 移动到正中间，使 X 轴框架移到身前处。 2 ） 从前侧按到 ATC 附近，测定 3 次最大值后取平均值。 ATC Y_ 滚珠螺杆 _ 螺母部
维修调整要领书
1-43
1-7-4．
Y 滚珠螺杆的调整
（1） 将 X_AXIS_FRAME_ASM 向前侧靠，靠 到 扳手刚好伸
得进为止， 进一步旋紧装置内侧的螺丝
（SM6062002TN）2 个。
（2） 来回几次移动 HEAD_UNIT，使 X_AXIS_FRAME_ASM 从
前侧 Y_STOPPER 移动至触碰后侧 Y_STOPPER，检查移动是否阻滞。
移动阻滞时，回到 1-7-4（1）从新调整。
（3） 确认后，将 X_AXIS_FRAME_ASM 往前侧靠，直至碰到 Y_STOPPER，
进一步旋紧装置外侧的螺丝（SM6062002TN）2 个。
（4） 再来回几次移动 HEAD_UNIT，使 X_AXIS_FRAME_ASM 从前侧 Y_STOPPER 移动至触碰后侧
Y_STOPPER，检查移动是否阻滞。正式旋紧后，测量滑动負荷，要确认在 120[N]以下。不符
合规格时，回到 1-7-4（3）从新调整。（关于 Y 轴的滑动負荷测量方法，请 确认 1-7-4（6）。）
身前
背侧
重复几次
X_AXIS_FRAME_ASM
Y_MOTOR_FRAME
Y_STOPPER_ASM
X_AXIS_FRAME_AS
维修调整要领书
1-44
（5） 将 X_AXIS_FRAME_ASM 往 前侧靠，到触碰
Y_STOPPER 的位置，把 Y 滚珠螺杆螺母固定螺
丝（SM6062002TN）4 个全部正式旋紧。

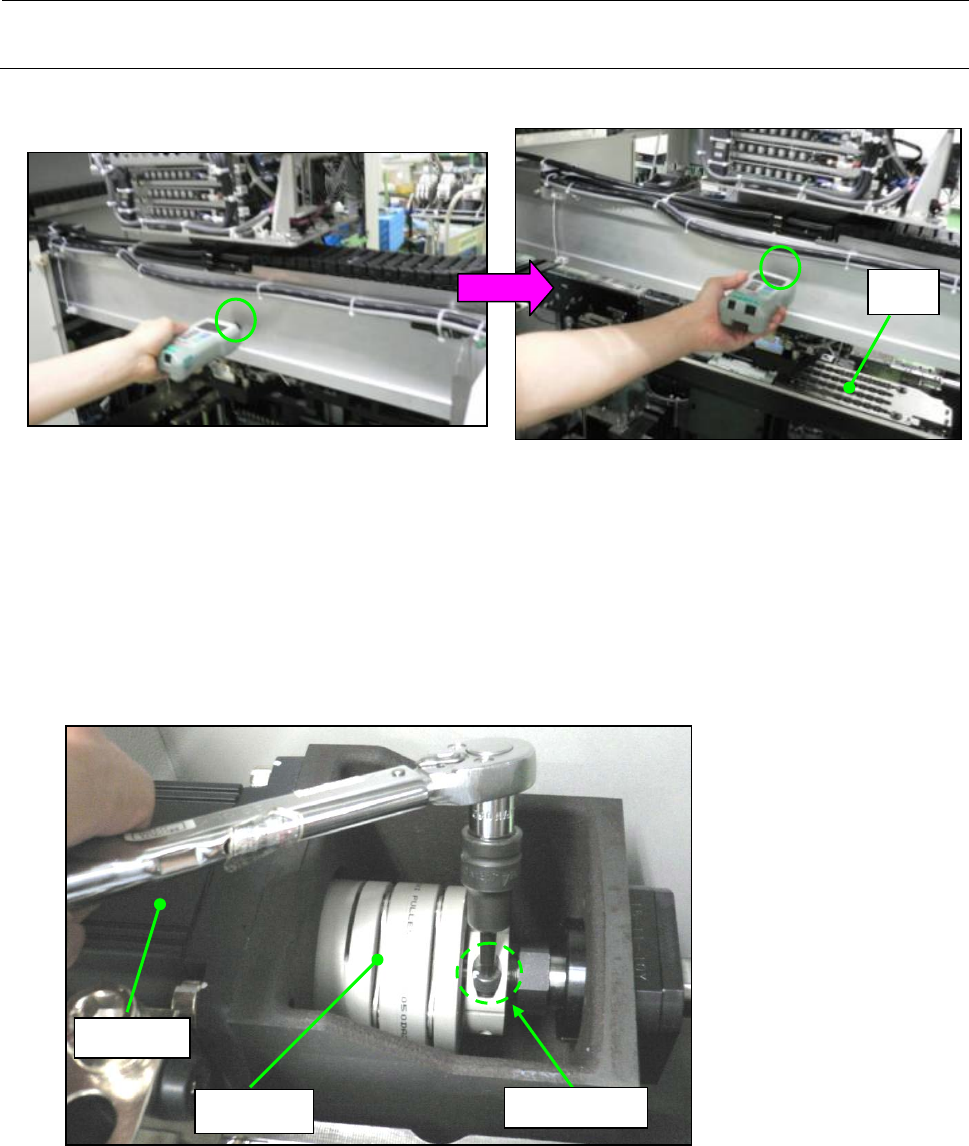

（6） Y 轴的滑动負荷测量方法
1） 将 HEAD_UNIT 移动到正中间，使 X 轴框架移到身前处。
2） 从前侧按到 ATC 附近，测定 3 次最大值后取平均值。
ATC
Y_滚珠螺杆_螺母部
维修调整要领书
1-45
3） 将 X 轴框架移到背侧，从背侧按到 ATC 附近，测定 3 次最大值后取平均值。
（7） 确认（6）之 2）的平均值与（6）之 3）的平均值之差为 15[N]以下。
（8） 再来回几次移动 HEAD，使 X_AXIS_FRAME_ASM
从前侧 Y_STOPPER 移动至触碰后侧 Y_STOPPER，检查移动是否阻滞。
移动阻滞时，回到 1-7-4（5）从新调整。
（9） 固定 YL、YR 的联轴节_螺丝。（紧固扭矩=7[N・m]）。
ATC
Y_MOTOR
联轴节_Y
联轴节_螺丝
