维修调整要领书 1- 46 （ 10 ） 连接好 1-7-1 （ 8 ）中拆下的 Y_MOTOR 的编码器电缆。 （ 11 ） 原点粗调的从新调整、动作确认 1 ） 接通装置主机的电源，进行原点粗调。 2 ） 断开装置主机的电源并再次接通电源启动后， 确认返回原点。 （ 12 ） 在跑合运转前加注 NSL 润滑脂， 将 HEAD_UNI T 从前到后、从后到前地移动，使润滑脂涂及整个轴。 ※ 溢出的润滑脂要用回丝擦去。 安装连接器。 润…
维修调整要领书
1-45
3） 将 X 轴框架移到背侧，从背侧按到 ATC 附近，测定 3 次最大值后取平均值。
（7） 确认（6）之 2）的平均值与（6）之 3）的平均值之差为 15[N]以下。
（8） 再来回几次移动 HEAD，使 X_AXIS_FRAME_ASM
从前侧 Y_STOPPER 移动至触碰后侧 Y_STOPPER，检查移动是否阻滞。
移动阻滞时，回到 1-7-4（5）从新调整。
（9） 固定 YL、YR 的联轴节_螺丝。（紧固扭矩=7[N・m]）。
ATC
Y_MOTOR
联轴节_Y
联轴节_螺丝
维修调整要领书
1-46

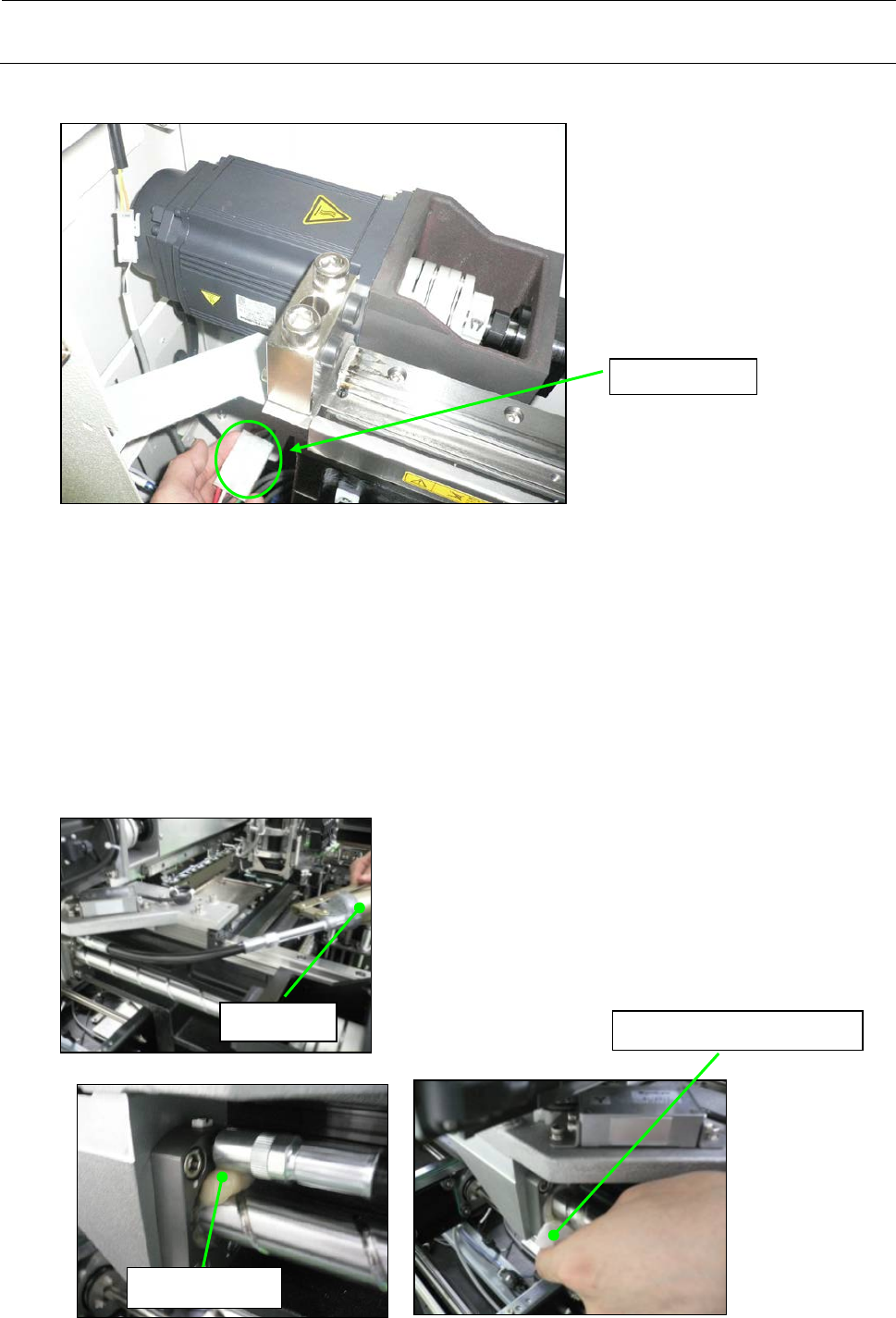

（10） 连接好 1-7-1（8）中拆下的 Y_MOTOR 的编码器电缆。
（11） 原点粗调的从新调整、动作确认
1） 接通装置主机的电源，进行原点粗调。
2） 断开装置主机的电源并再次接通电源启动后，
确认返回原点。
（12） 在跑合运转前加注 NSL 润滑脂，
将 HEAD_UNIT 从前到后、从后到前地移动，使润滑脂涂及整个轴。
※ 溢出的润滑脂要用回丝擦去。
安装连接器。
润滑脂枪
用回丝擦拭溢出的润滑脂。
溢出的润滑脂
维修调整要领书
1-47

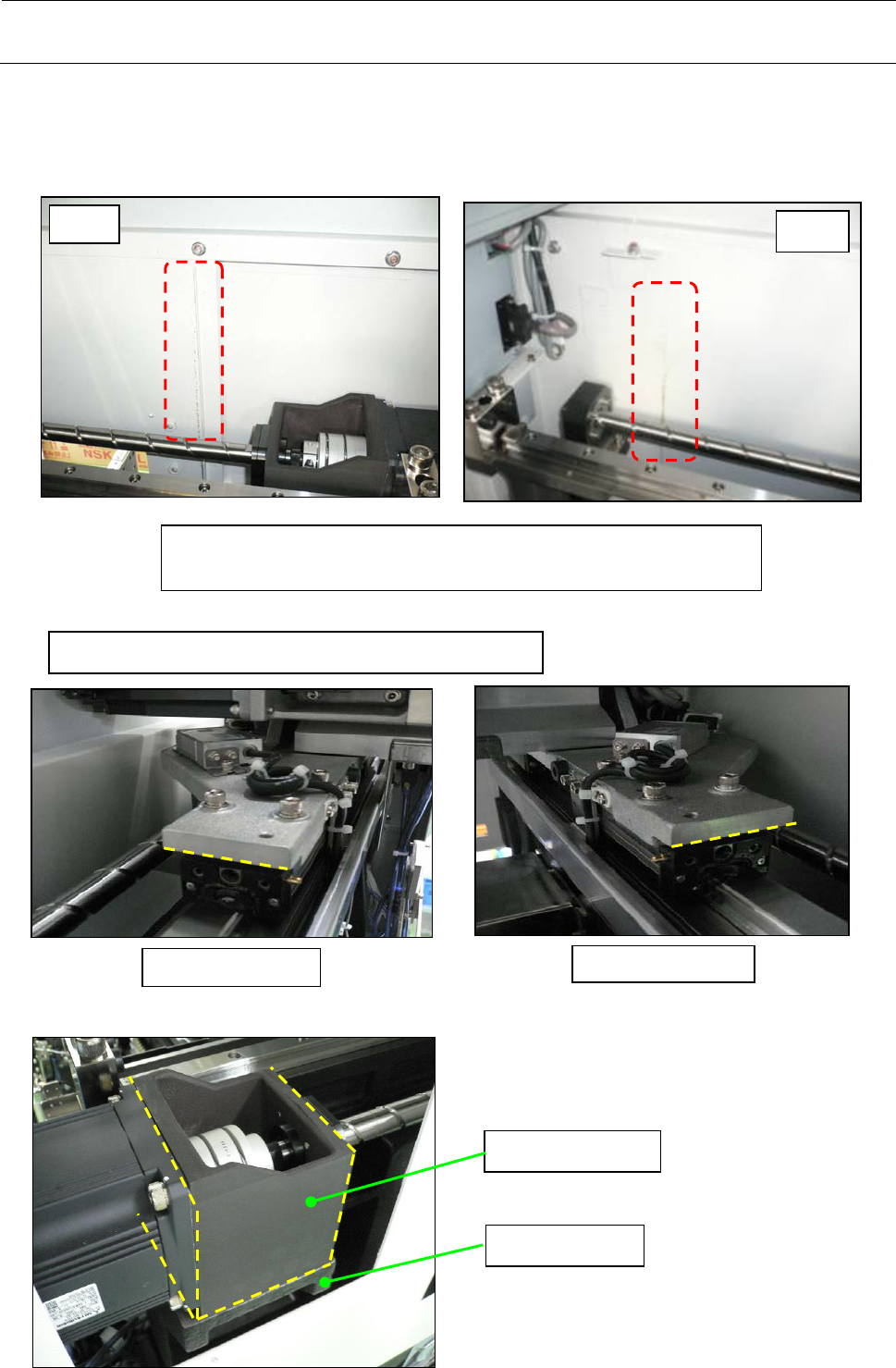

（13） 进行跑合运转（预热运转_对角・高速 2）8 小时左右。
※ 以 8 小时作为大致的时间标准。
（14） 把跑合运转中飞溅的润滑脂进行擦拭。
后侧
前侧
后侧和前侧用红框显示的部分是润滑脂特别会飞溅的部分，故要用回丝
擦拭。
BASE_FRAME_B
Y_MOTOR_FRAME
●X_FRAME_END_L
●X_FRAME_END_R
更换Ｘ滚珠螺杆、Y滚珠螺杆
时的注意部位（棱边·缝脊部）
