维修调整要领书 2-4 图 2 -2- 1- 1 Z 电动机组装部 (俯视图) 2-2 . 马达的更换 2-2 -1 . Z 马达的更换 ( LNC 贴装头) 更换了 Z 马达之后,需要进行 Z 轴原点的位置调整,以及 Z 轴高度有关、激光有关的 MS 参数。 (输入项目请参照 2-7 项。) 1 ) 从伺服放大器基板上拆下马达线束。 2 ) 实施到到 2-1-1 的第 1 )~第 6 )步,拆下贴装 头阀托架。 3 ) 先松开 Z 马…

100%1 / 294
维修调整要领书
2-3
8 HEAD MAIN 基板上拆下 LNC120 的编码器电缆,拆下布设在贴装头左侧的 LNC120 LAN 电缆。
9 从贴装头提升气缸用的联管节 Y 上拆下 φ4 空气管。
10 拆下气缸(参照 2-5)。
11 请用手按住贴装头,同时拆下 M5×20 带垫片螺丝(8 个),向身前平行移动取出,注意不要碰
到其他元件。
12 装配时请按相反的步骤进行。
13 更换贴装头后,必须从新输入 MS 参数。输入项目请参照 2-8 项。
装配时请对贴装头安装螺丝(6 个)涂敷 LOCTITE242 粘结剂以安装扭矩 7.0Nm 进行固定。
各电动机的连接器请参照位置标签连接。
M5×20 带垫片螺丝(×8
维修调整要领书
2-4
2-2-1-1 电动机组装部(俯视图)
2-2
马达的更换
2-2-1
Z 马达的更换LNC 贴装头)
更换了马达之后,需要进行轴原点的位置调整,以及 Z 轴高度有关、激光有关的 MS 参数。
(输入项目请参照 2-7 项。)
1 从伺服放大器基板上拆下马达线束。
2 实施到到 2-1-1 的第 1)~第 6)步,拆下贴装
头阀托架。
3 先松开 Z 马达皮带轮的止动螺钉
4 拆下马达的安装螺钉3 个)拔出皮带轮同
时卸下马达。
5 装配请按相反的步骤进行。
6 请按以下步骤调整皮带张力。
更换 Z 马达时必须卸下电磁阀(真空发生用电磁阀和真空破坏用电磁阀的组件)安装和拆卸方法请
参照 3-1-1 项的 1)5)
皮带张力调整步骤
把螺丝插到 Z 马达的螺丝孔,朝箭头方向用杆张力 21.6N
2.2kgf)的拉力,用安装螺丝固定。
张力计设置值(设计值)
张力计输入值
Weight0.9g/mWidth:8.0mmSpan45mm
合适张力 10.5±1N
Z 马达安装螺丝(3 个)上涂上锁定漆 243 后,拧紧
固定,转矩为 2.3N m
固定 Z 马达皮带轮的固定螺丝时,应注意 Z 马达轴的平部和皮带轮固定螺丝的方向。固定螺丝的
紧固转矩为 0.5N m
2-2-1-3 Z 电动机皮带轮的组装方法
组装后,请获取 MS 参数的基板上面高度。
如果这一值不在-2+2mm 之间,请重新调整 Z 马达轴与滚珠螺杆的位置关系,再次取得 MS
数,并确认基板上面高度在-2+2mm 之间。
SM8030312TP
止动螺钉 M3 L=3
SL6031692TN
带垫片内六角螺栓 M3×16
在将 Z 轴抬到最上面的状态下,如果按左图
所示,在轴标记为 2 点钟方向的位置或者轴
D 形切面为图示的位置时将 Z 马达皮带轮
固定,即达到 2)项的条件。
同步皮带 Z
21.6N (2.2kgf)
2-2-1-2 同步皮带 Z
维修调整要领书
2-5
2-2-2
θ 马达的更换
更换马达之后,需要重新输入有关轴原点的 MS 参数。
(输入项目请参照 2-7 项。)
1 从伺服放大器基板上拆下马达线束。
实施到到 2-1-1 的第 1)~第 6)步,拆下贴装头阀托架。
2 拆下螺丝(×4),卸下T_MOT_NUT_PL θ 马达。
3 松开固定螺丝(×2),卸下T_MOTOR_PULLEY 皮带轮。
4 拆下螺丝(×2),卸下T_MOT_BASE
5 装配请按相反的步骤进行。
螺钉涂敷粘结剂 LOCTITE243 ,请
以安装扭矩 1.3N m 进行固定。
固定螺丝涂敷粘结剂 LOCTITE243
后,请以安装扭矩 0.5N m 进行固定。
SM1020501SC
埋头螺钉 M2 L=5
40136335
伺服电动机 30W(θ )
SL6041292TN
带垫片内六角螺栓 M4×12
40136777
T_MOT_NUT_PL

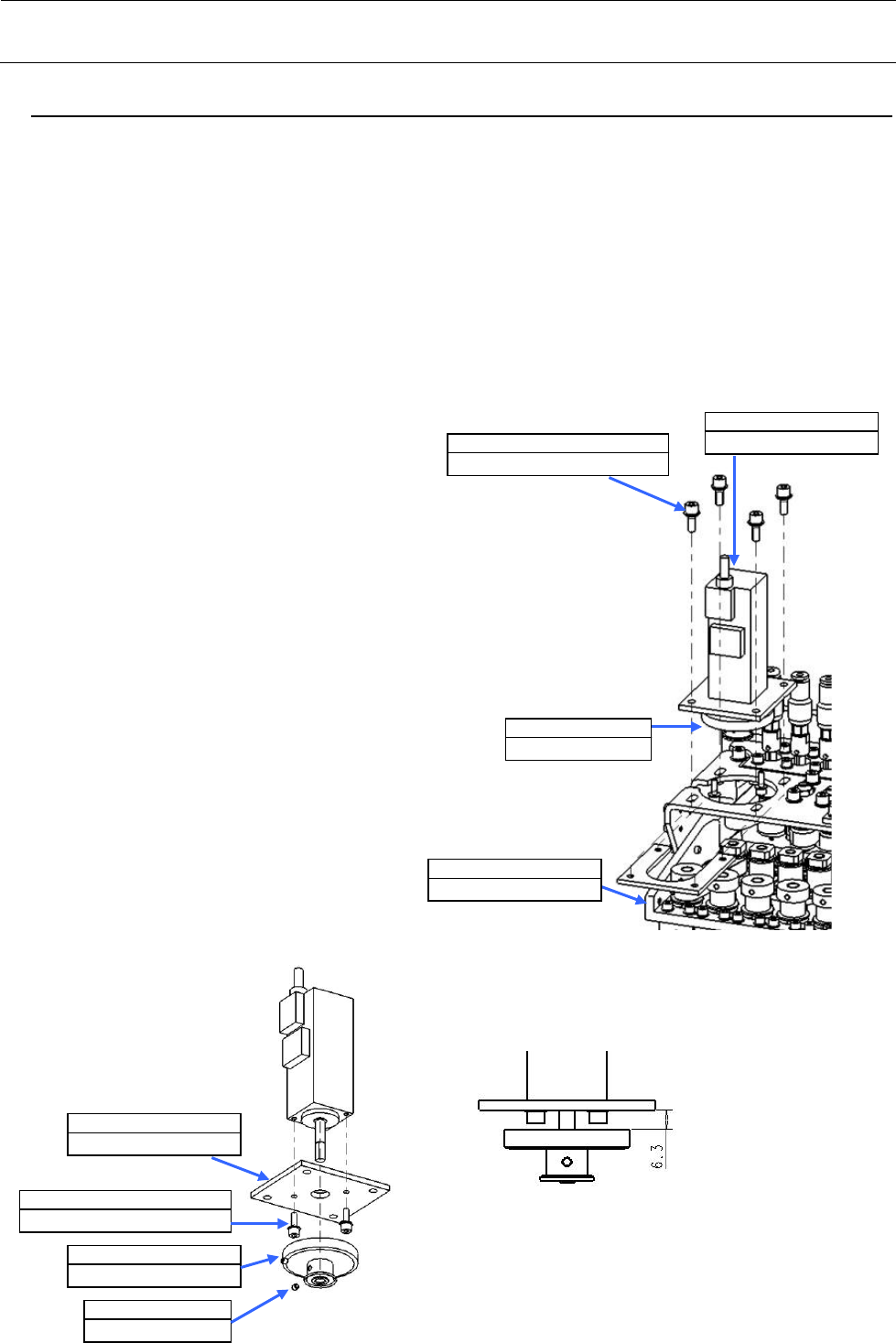

2-2-2-1 θ达的更
装配时,要使 T_MOTOR_PULLEY
T_MOT_BASE 间的空隙为 6.3mm
固定 T_MOTOR_PULLEY 的固定螺丝时,
注意 θ 马达轴的平部和皮带轮固定螺丝的
方向。
SM8030312TP
止动螺钉 M3 L=3
40136775
T_MOTOR_PULLEY
40136776
T_MOT_BASE
SL6031092TN
带垫片内六角螺栓 M3×10
