维修调整要领书
2-7
2-3．
激光传感器的更换
2-3-1．
激光传感器（LNC120）的更换
更换了 LNC120 之后，需要重新输入机关的ＭＳ参数。（请参照 2-7 项。）
1） 从贴装头主基板上拆下 LNC120 的编码器电缆，拆下布设在贴装头左侧的 LNC120 的 LAN 电缆。
2） 拆下①螺丝（×4），把 LNC 连同托架一起拆下。
3） 拆下②螺丝（×2)和③螺丝（×4），把 LNC 从托架拆下。
4） 安装时请按照相反的顺序进行。
※ 安装前，请尽可能除掉粘结在传感器托架部的粘结剂 LOCTITE。
※ 安装传感器时，把传感器销插入支架的定位孔，定位后进行固定。
※ 传感器和托架请装配成下图所示的尺寸。
※ 装配时请对螺丝①②③涂敷 LOCTITE 粘结剂 243。
安装扭矩：①2.4N m，②1.06N m，③2.4N m

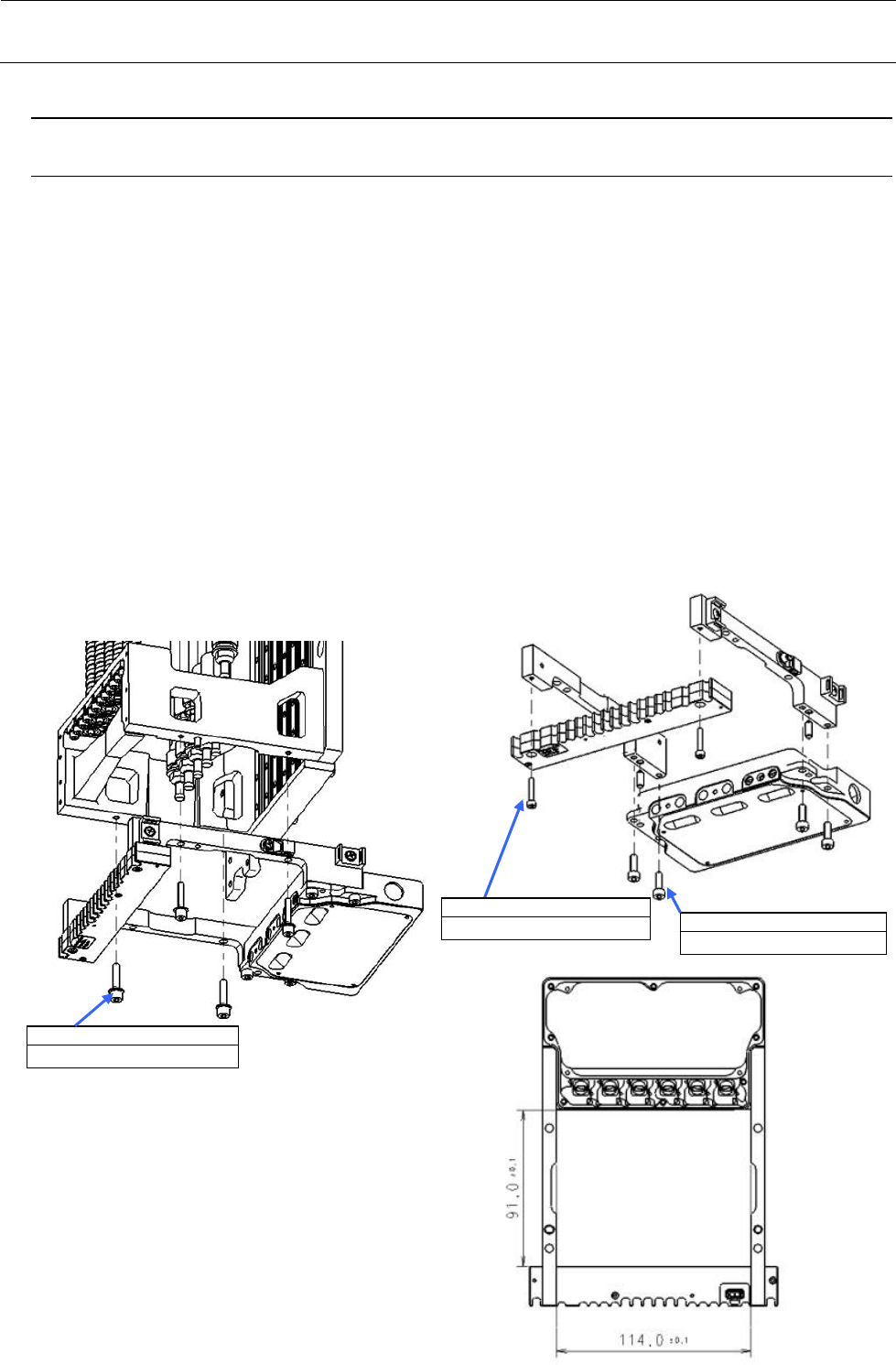

图 2-3-1-1 激光传感器的安装位置
①SL6042092TN
带垫片内六角螺栓 M4×20
②SM6031602TN
内六角螺栓 M3×16
③SM6041202TN
内六角螺栓 M4×12
维修调整要领书
2-8
2-4．

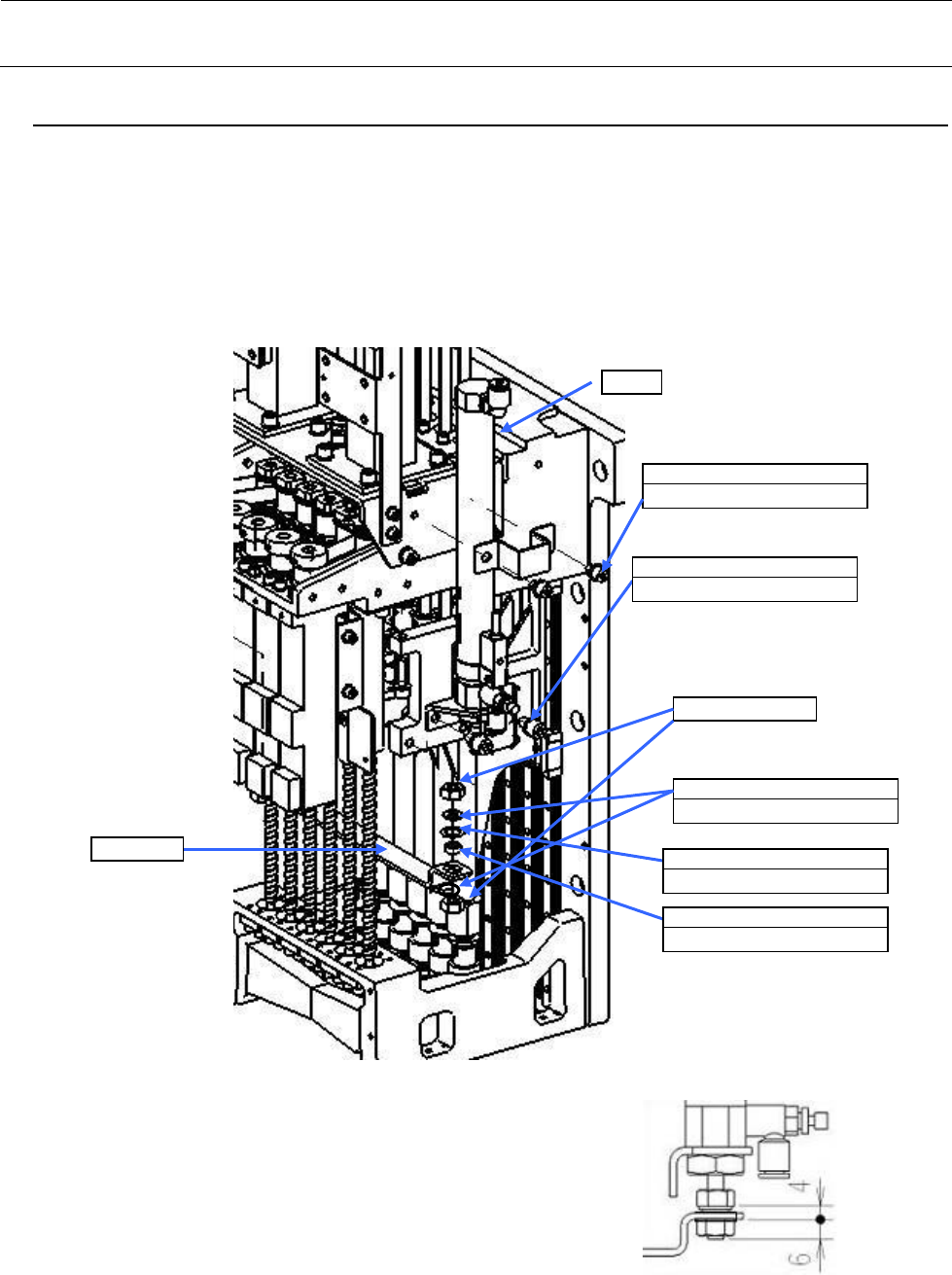

贴装头提升气缸的更换
1） 拧转压缩机单槽阀，停止供给空气，拆下空气管。
2） 拆下气缸前端的①～④螺母类，拆下释放闩。
（注意不要丢失波形垫片）
3） 拆下传感器电缆的连接器。
4） 拆下用来固定气缸的⑤螺丝（×2）和用来支承气缸之托架的装配螺丝⑥螺丝（×2），卸下气缸。
释放闩
⑤ SL6051092TN
带垫片内六角螺栓 M5×10
⑥ SL6040892TN
带垫片内六角螺栓 M4×8
气缸
② WP0501046SC
平垫片
① 气缸附属螺母
③ WZ0850302K0
波形垫片
④ 40136803
间隔圈
维修调整要领书
2-9

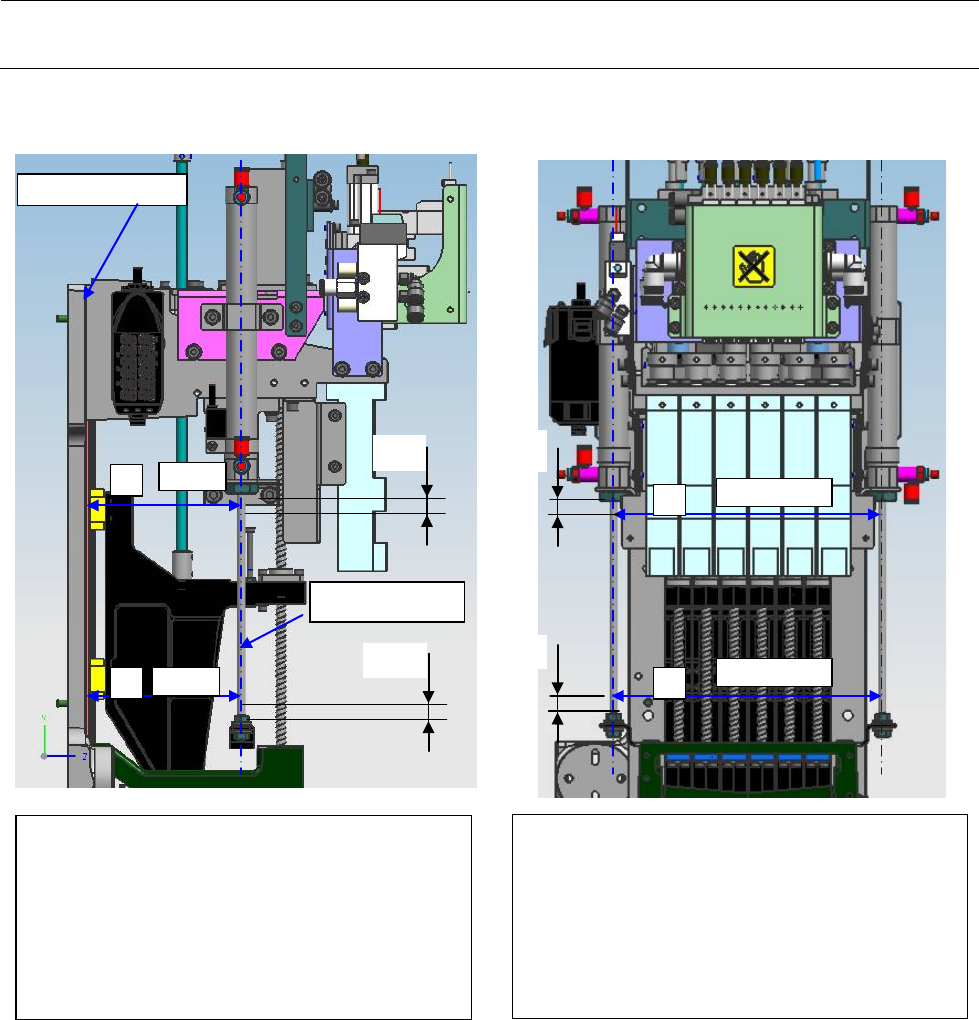

5） 平行地装配左右气缸。在放掉空气的状态下，上下活动活塞杆，做到左右气缸的活塞杆没有阻力。
活塞杆直径：φ5
HEAD BRACKET
5
5
5
5
A
91±0.5
B 91±0.5
C
D
164.3±0.8
164.3±0.8
以 HEAD_BRACKET 为基准，活塞杆中心轴之间
距离应为 91±0.5mm（左右气缸的尺寸差应在
0.5mm 以内）。
活塞杆直径：以预计是φ5 的尺寸进行测定时无
问题。
但活塞杆的回程侧尺寸 A 与伸出侧尺寸 B 的差应
在 0.5mm 以内。
左右的活塞杆中心轴 之 间 距离应为 164.3 ±
0.8mm。
活塞杆直径：以预计是φ5 的尺寸进行测定时无
问题。
但活塞杆的回程侧尺寸 C 与伸出侧尺寸 D 的差应
在 0.5mm 以内。
