维修调整要领书 2- 12 2-7 ． 更换贴装头部分后的从新调整 表 2 -7- 1 更换贴装头部分后的从新调整项目一览表 激光偏差 激光缩放 比例 贴装头 偏差 贴装综合 偏差 VCS 摄像机 偏差 VCS 综合 偏差 贴装头组件 ○ ○ ○ ○ ○ ○ Z 马达 ○ θ 马达 ○ ○ ○ ○ LNC 120 ○ ○ ○ 贴装头上升气缸 同步皮带 Z ○ 同步皮带 θ ○ Z 滑动轴 ○ ○ ○ MS 参数请从左边按顺序输入。 更换…
维修调整要领书
2-11
2-6．
Z 滑动轴的更换
当更换了 Z 滑动轴时，需要调整 θ 轴的原点、Z 轴的原点并且重新输入 Z 轴高度方面以及激光相关
的 MS 参数。
（输入项目请参照 2-7 项。）
1） 取下联轴节下侧的①小螺钉（×1）。
2） 从 Z 滑动轴托架上拆下 Z 滑动轴。
3） 安装请按相反的步骤进行。
※ 联轴节要一面推入一面固定，并确认 Z 滑动轴没有上下的松动。
※ 在固定联轴节的止动螺钉时，使 Z 滑动轴的平部与联轴节止动螺钉的朝向一致。
止动螺钉请以安装扭矩 0.5N
m 进行固定。

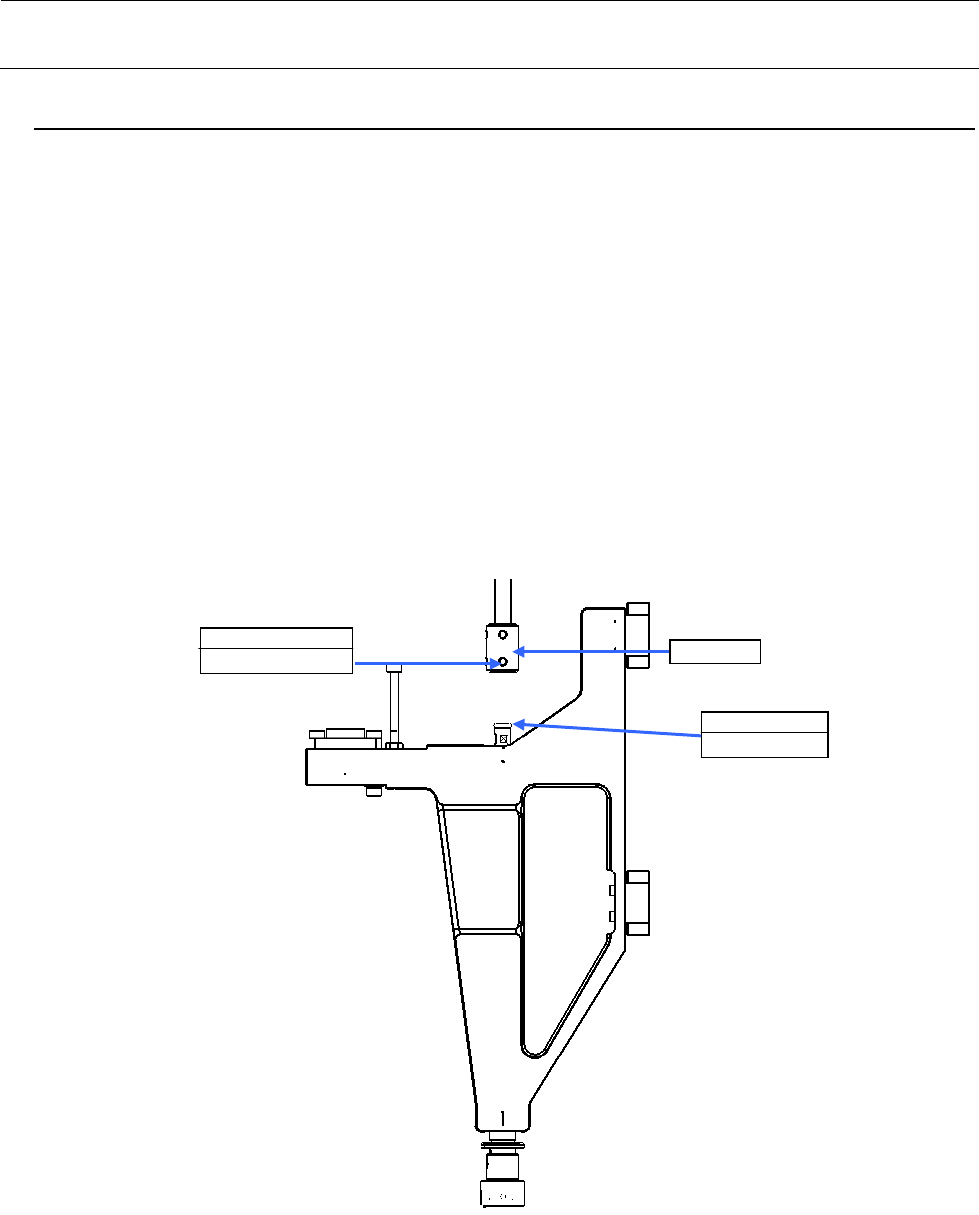

图 2-6-1 Z 滑动轴
①SM8030312TP
止动螺钉 M3 L=3
联轴节
40136767
Z 滑动轴
维修调整要领书
2-12
2-7．
更换贴装头部分后的从新调整
表 2-7-1 更换贴装头部分后的从新调整项目一览表
激光偏差
激光缩放
比例
贴装头
偏差
贴装综合
偏差
VCS 摄像机
偏差
VCS 综合
偏差
贴装头组件
○ ○ ○ ○ ○ ○
Z 马达
○
θ马达
○ ○
○ ○
LNC120
○ ○ ○
贴装头上升气缸
同步皮带 Z
○
同步皮带θ
○
Z 滑动轴
○ ○ ○
MS 参数请从左边按顺序输入。
更换贴装头装置组、Z 马达、同步皮带 Z 后进行激光偏差输入时，请将激光偏差的基板上面高度值置
为 0 之后重新取得。如果仍是更换前的偏差值，有些情况下可能不能正确取得偏差或不能自动取得。
注意
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，
也不要将脸和头部靠近机器。
维修调整要领书
3-1
3
贴装头周边部件
3-1．
电磁阀零件的更换
降低主体的原压力，进行更换。
3-1-1．
电磁阀的更换

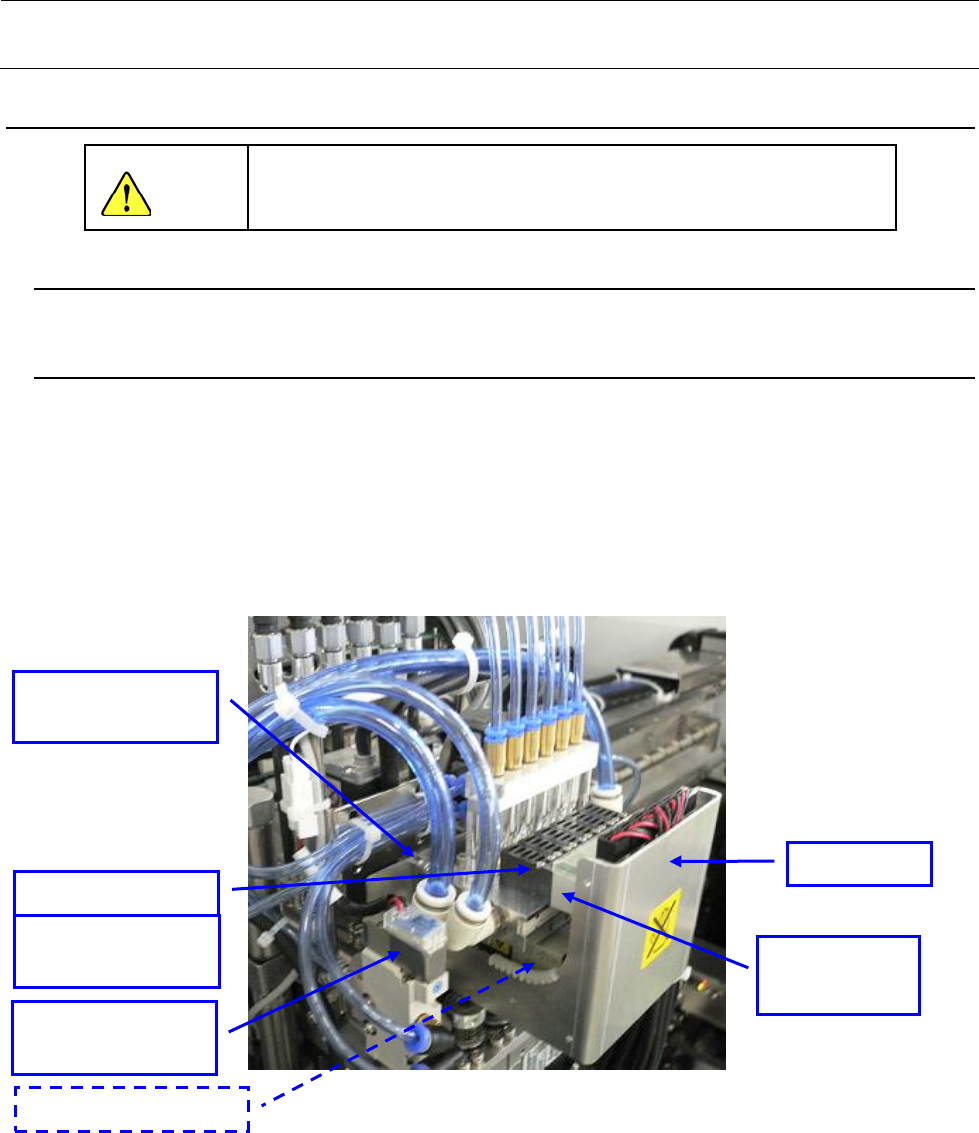

1） 拆下①带垫片内六角螺栓（×4），卸下贴装头护罩。
2） 先拆下②带垫片内六角螺栓（×4）、扎线、空气软管，再拆卸电磁阀主体。
3） 先拆卸③盆头螺钉（×2），再拆卸各电磁阀。（注意不要弄丢电磁阀背面的垫圈）
4） 装配请按相反的步骤进行。
5） 更换后请用手动控制贴装头真空计并按 ON/OFF 的方式进行确认。
※ ③盆头螺钉（2 个）和密封垫圈（1 个）是各电磁阀的附属品。
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
紧固扭矩：
0.15±0.02N·m
② 带垫片内六角
螺栓（×4）
① 带垫片内六角
螺栓（×4）
贴装头护罩
③ 盆头螺钉（×2）
真空破坏用的
电磁阀
真空发生用的电磁阀
