维修调整要领书 3-6 5. 响应时间的设置 6. RUN 模式的设置 7. 键锁的设置 8. 请取得 MS 参数的 HMS 偏差。 按左游标按钮，显示“ SPEEd ”。 按上下游标按钮，选择应答时间。 将“ 36MS ”变更为“ 120US ”，按 M ENU/SET 按钮确定。 按住 MENU/SET 按钮 3 秒钟长度，切换到 RUN 模式。 (MENU 模式：放大器的 MENU 显示灯熄灯 ) 同时按住左右游标按钮 3 秒钟长…
维修调整要领书
3-5
3-2-5．
HMS 偏差预设置
在取得 HMS 的偏差前，请按照以下所述进行 HMS 放大器的设置。
取得 MS 参数的 HMS 偏差时变更 HMS 的设置。
按照下述顺序把 HMS 的应答时间从“36MS”→“120μS”变更一下设置。
1. 解除键锁的设置
2. MENU 模式的设置
3. DETAIL 的设置
4. 选择检测面 (DETECT)的设置

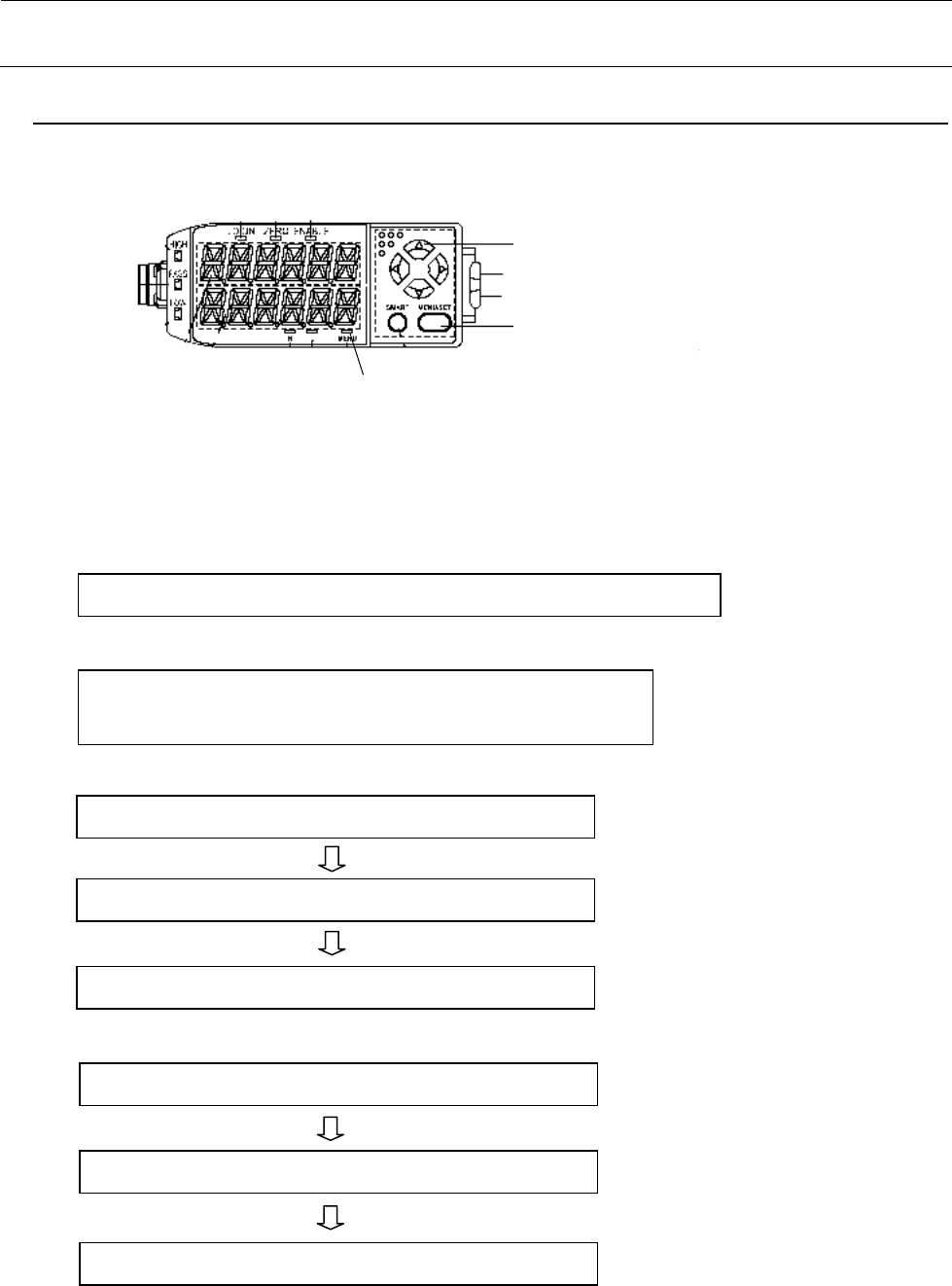

HMS放大器
MENU显示灯
游标按钮
用于切换显示或
设置测量条件。
MENU/SET按钮
用于切换模式或
确定设置内容。
同时按住左右游标按钮 3 秒钟长度，使成为解除键锁状态。
按住 MENU/SET 按钮 3 秒钟长度，切换到 MENU 模式。
(MENU 模式：放大器的 MENU 显示灯点亮)
按左游标按钮，显示“dEtAiL”。
按下游标按钮，设置为“ON”。
按 MENU/SET 按钮予以确定。
按左游标按钮，显示“dEtECt”。
按下游标按钮，设置为“MAX”。
按 MENU/SET 按钮予以确定。
维修调整要领书
3-6
5. 响应时间的设置
6. RUN 模式的设置
7. 键锁的设置
8. 请取得 MS 参数的 HMS 偏差。
按左游标按钮，显示“SPEEd”。
按上下游标按钮，选择应答时间。
将“36MS”变更为“120US”，按 MENU/SET 按钮确定。
按住 MENU/SET 按钮 3 秒钟长度，切换到 RUN 模式。
(MENU 模式：放大器的 MENU 显示灯熄灯)
同时按住左右游标按钮 3 秒钟长度，使成为键锁状态。
维修调整要领书
3-7
3-3．
贴装头基板的更换
3-3-1．
贴装头主基板的更换
1） 先拆下 SL6030892TN（×10），再拆卸主保护罩。
2） 先拆下各种插头，然后拆下 SL4030891SC（×9）后拆贴装头主基板。
3） 装配请按相反的步骤进行。
※ 贴装头主基板在出库时都是调整好的，所以不需要进行调整作业。
如有故障，请按照 QA 表 16.电力 16-14 页“贴装头真空电平以及温度传感器输出电平”进行检查。

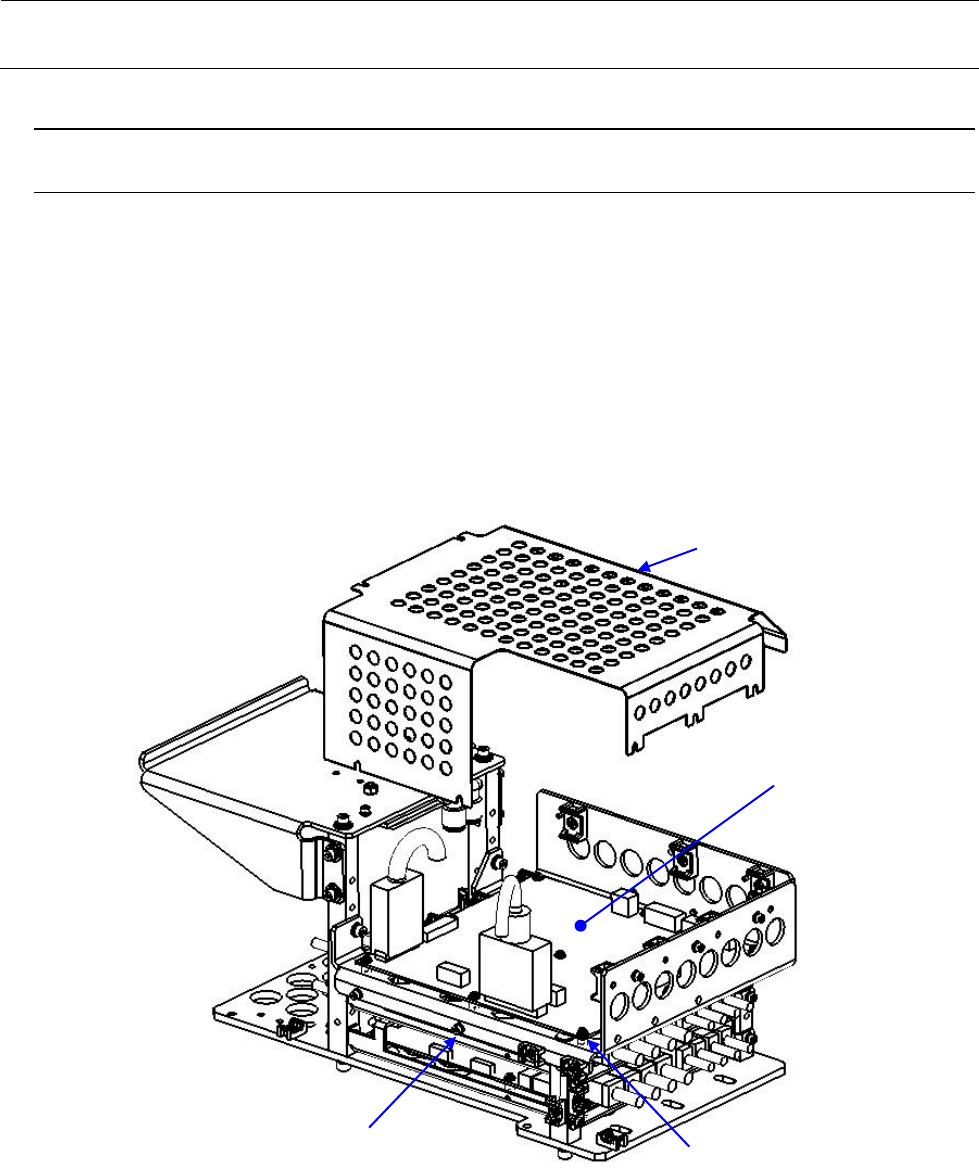

图 3-3-1-1 贴装头主基板的更换
SL4030891SC（×9）
SL6030892TN（×9）
贴装头顶部护罩
贴装头主基板
