维修调整要领书 3-8 3-3 -2 ． 伺服放大器基板的更换 图 3 -3- 2- 1 伺服放大器基板的更换 注） 更换伺服放大器基板后，请进行回转式开关的设置。 （参照 QA 表 16. 电力 16-4 页 “ Z/θ 轴伺服放大器的轴设置 ” ） SL4030891SC （× 9 ） 4 轴伺服放大器基板 贴装头顶部 PCB 板 SL6032092TN （× 4 ）
维修调整要领书
3-7
3-3．
贴装头基板的更换
3-3-1．
贴装头主基板的更换
1） 先拆下 SL6030892TN（×10），再拆卸主保护罩。
2） 先拆下各种插头，然后拆下 SL4030891SC（×9）后拆贴装头主基板。
3） 装配请按相反的步骤进行。
※ 贴装头主基板在出库时都是调整好的，所以不需要进行调整作业。
如有故障，请按照 QA 表 16.电力 16-14 页“贴装头真空电平以及温度传感器输出电平”进行检查。
图 3-3-1-1 贴装头主基板的更换
SL4030891SC（×9）
SL6030892TN（×9）
贴装头顶部护罩
贴装头主基板
维修调整要领书
3-8
3-3-2．
伺服放大器基板的更换

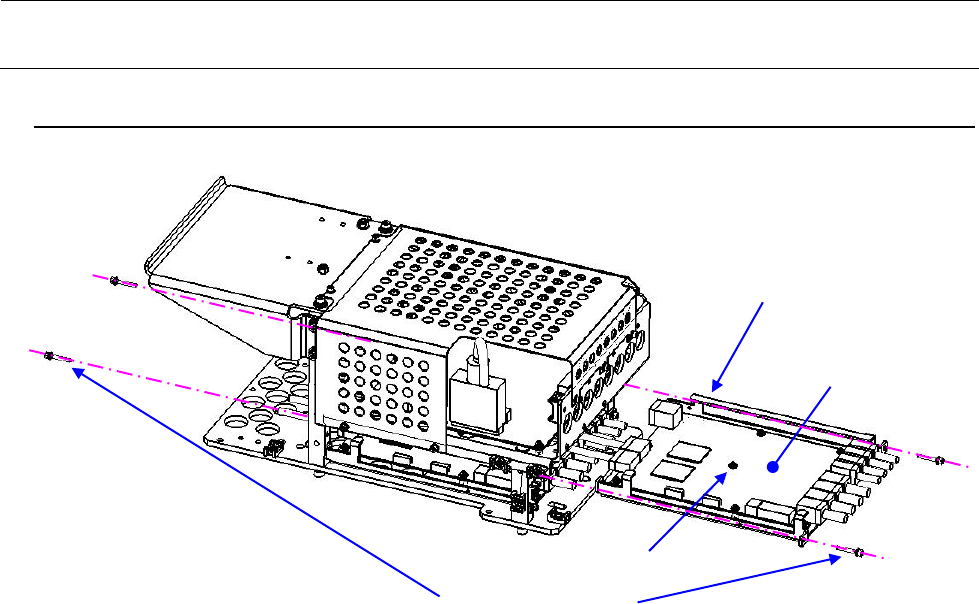

图 3-3-2-1 伺服放大器基板的更换
注） 更换伺服放大器基板后，请进行回转式开关的设置。
（参照 QA 表 16.电力 16-4 页 “Z/θ 轴伺服放大器的轴设置”）
SL4030891SC（×9）
4轴伺服放大器基板
贴装头顶部PCB板
SL6032092TN（×4）
维修调整要领书
4-1
4
OCC 组件
4-1．
OCC 组件的更换
1） 请拆下①螺栓，卸下镜头组件。
2） 照明组件是以②螺栓固定的。
拆下连接器类，拆下各个安装螺栓进行更换。
3） 安装时请按相反的步骤进行。
（请对①螺栓（×2）、②螺栓（×4）涂敷 LOCTITE 242 粘结剂）
4） 更换镜头组件后，请进行焦点调整、MS 参数输入。
更换照明组件后，请进行 OCC 照明的调整。
（参照 4-7 项 更换后的从新调整项目表）
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
照明组件
镜头组件
HEAD_BRACKET
② SL6031292TN
带垫片六角孔螺栓 M3×12
① SL6052092TN
带垫片六角孔螺栓 M5×16

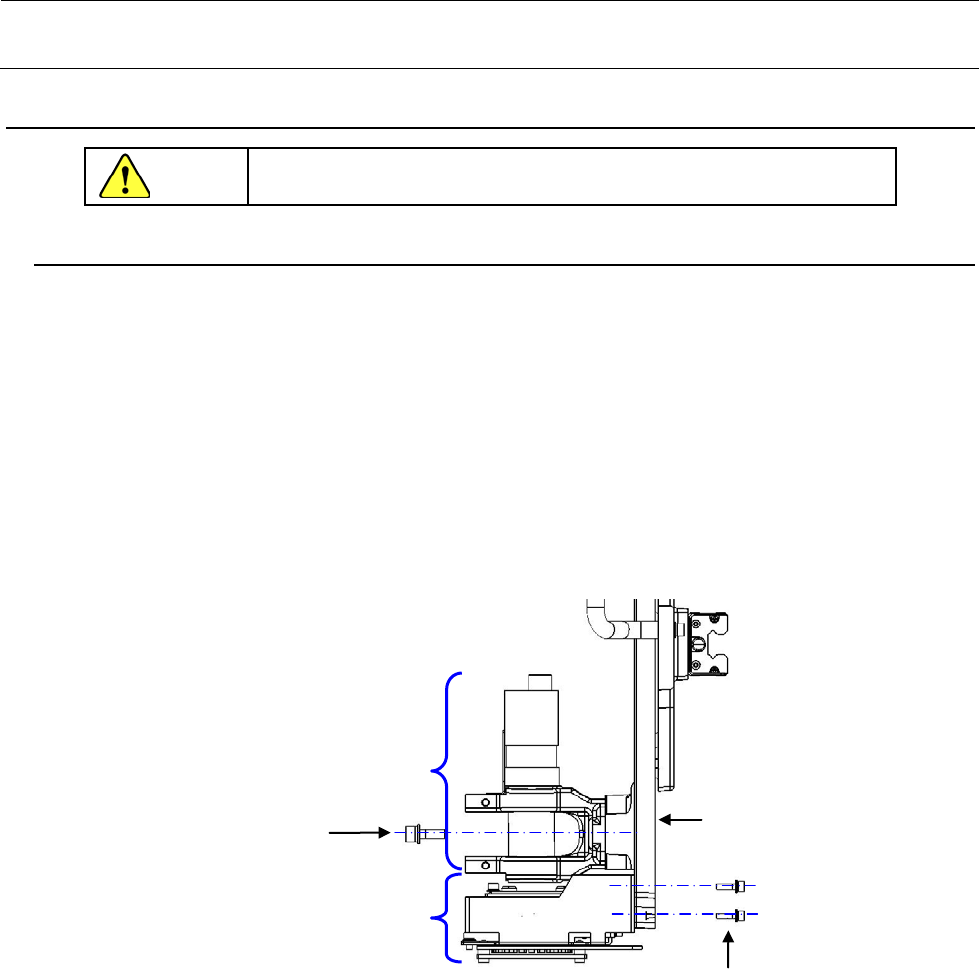

图 4-1-1 OCC 组件
