维修调整要领书 4-1 4 OCC 组件 4-1 ． OCC 组件的更换 1 ） 请拆下 ① 螺栓，卸下镜头组件。 2 ） 照明组件是以 ② 螺栓固定的。 拆下连接器类，拆下各个安装螺栓进行更换。 3 ） 安装时请按相反的步骤进行。 （请对 ① 螺栓（ ×2 ）、 ② 螺栓（ ×4 ）涂敷 LOCTITE 242 粘结剂） 4 ） 更换镜头组件后，请进行焦点调整、 MS 参数输入。 更换照明组件后，请进行 OCC 照明的调整。 （参照 …
维修调整要领书
3-8
3-3-2．
伺服放大器基板的更换
图 3-3-2-1 伺服放大器基板的更换
注） 更换伺服放大器基板后，请进行回转式开关的设置。
（参照 QA 表 16.电力 16-4 页 “Z/θ 轴伺服放大器的轴设置”）
SL4030891SC（×9）
4轴伺服放大器基板
贴装头顶部PCB板
SL6032092TN（×4）
维修调整要领书
4-1
4
OCC 组件
4-1．
OCC 组件的更换
1） 请拆下①螺栓，卸下镜头组件。
2） 照明组件是以②螺栓固定的。
拆下连接器类，拆下各个安装螺栓进行更换。
3） 安装时请按相反的步骤进行。
（请对①螺栓（×2）、②螺栓（×4）涂敷 LOCTITE 242 粘结剂）
4） 更换镜头组件后，请进行焦点调整、MS 参数输入。
更换照明组件后，请进行 OCC 照明的调整。
（参照 4-7 项 更换后的从新调整项目表）
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
照明组件
镜头组件
HEAD_BRACKET
② SL6031292TN
带垫片六角孔螺栓 M3×12
① SL6052092TN
带垫片六角孔螺栓 M5×16
图 4-1-1 OCC 组件
维修调整要领书
4-2
4-2．
CCD 摄像机、镜头的更换
1) 按照 4-１项 OCC 组件的更换要领，从 Head 板卸下镜头组件。
2） 请拆下用于固定 CCD 摄像机、镜头的①、②、③的螺栓，进行钉更换。
（镜头的螺栓部分请涂敷 ThreeBond 1401B。）
3) 安装时，请按照相反的顺序进行操作。
（①螺栓请涂上粘结剂 LOCTITE242，以安装扭矩 1.0N·m 进行固定。）
4) 更换后，请进行焦点调整、ＭＳ参数输入。（参照 4-7 更换后的再调整一览）

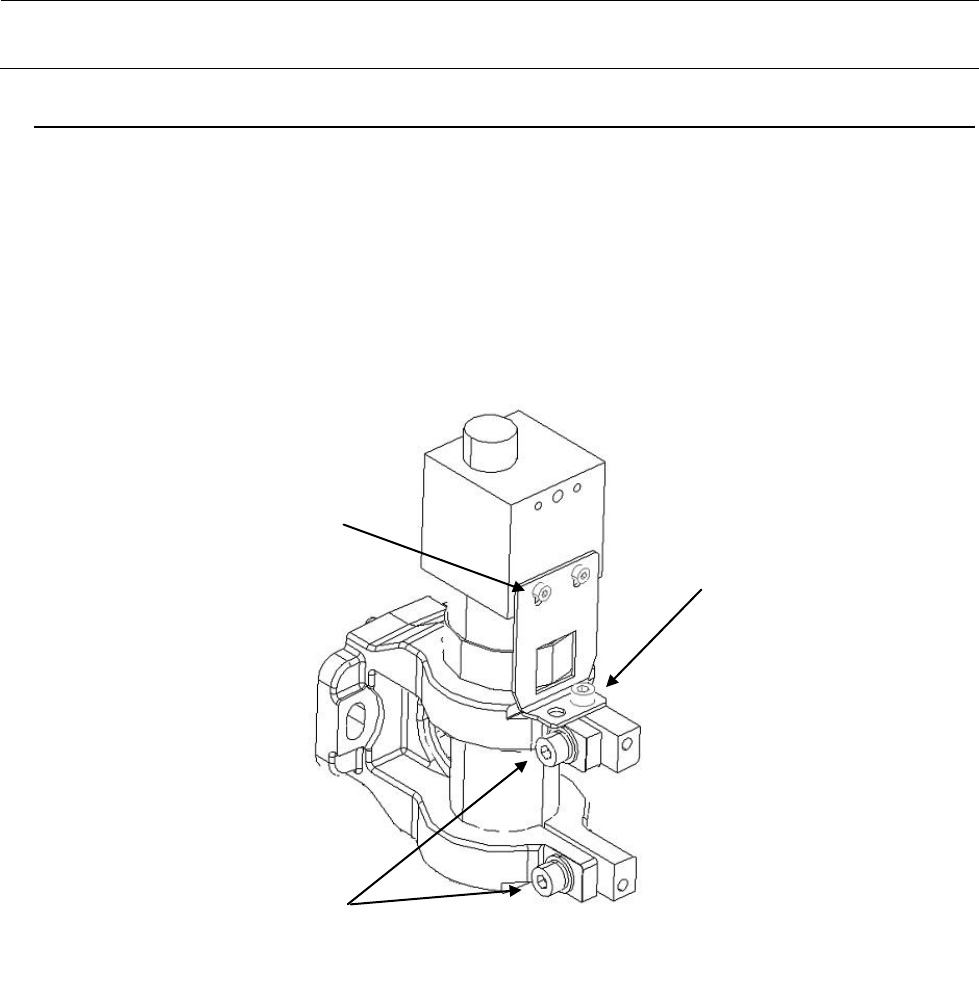

图 4-2-1 CCD 摄像机/镜头
③ SM6030602TN(×2)
内六角螺栓 M3×6
① SL604122TN
带垫片内六角螺栓 M4×12
② SM6020302UZ
内六角螺栓 M2×3
