维修调整要领书 4-4 4-4 ． 滤光镜 / 光发散器的更换 1 ） 按照 OCC 组件的更换要领，从 H EAD_BRACKET 卸下照明组件 。 2 ） 卸下 ① 螺栓、 ② 环、 ③ 平头螺丝，再卸下照明滤光镜 U 支架、滤光镜、导板。 3 ） 卸下 ④ 平螺丝，更换滤光镜。 4 ） 安装时，请按照相反的顺序安装。 5 ） 更换后，进行偏光滤光镜、 ＯＣＣ 照明的调整。（参照 4-7 更换后的重新调整一览） ① SL603089…
维修调整要领书
4-3
4-3．
OCC 同轴／角度照明基板组件的更换
1) 按照 4-１项 OCC 组件的更换要领，从 HEAD_BRACKET 卸下照明组件。
2) 卸下①螺栓（×2），更换 OCC 同轴照明基板组件。
3) 卸下②螺栓（×4），更换 OCC 角度照明基板组件。
4) 安装时，请按照相反的顺序进行。
5) 更换后，请进行照明滤光器 U、OCC 灯光的调整。（参照 4-7 更换后的重新调整一览）
① SL4030691SC
带垫片内六角螺钉 M3×6
40047512
OCC C LIGHT电路版组件（同轴）
40047508
OCC A LIGHT电路版组件（角度）
② 40032433
低头内六角螺栓 M3×10

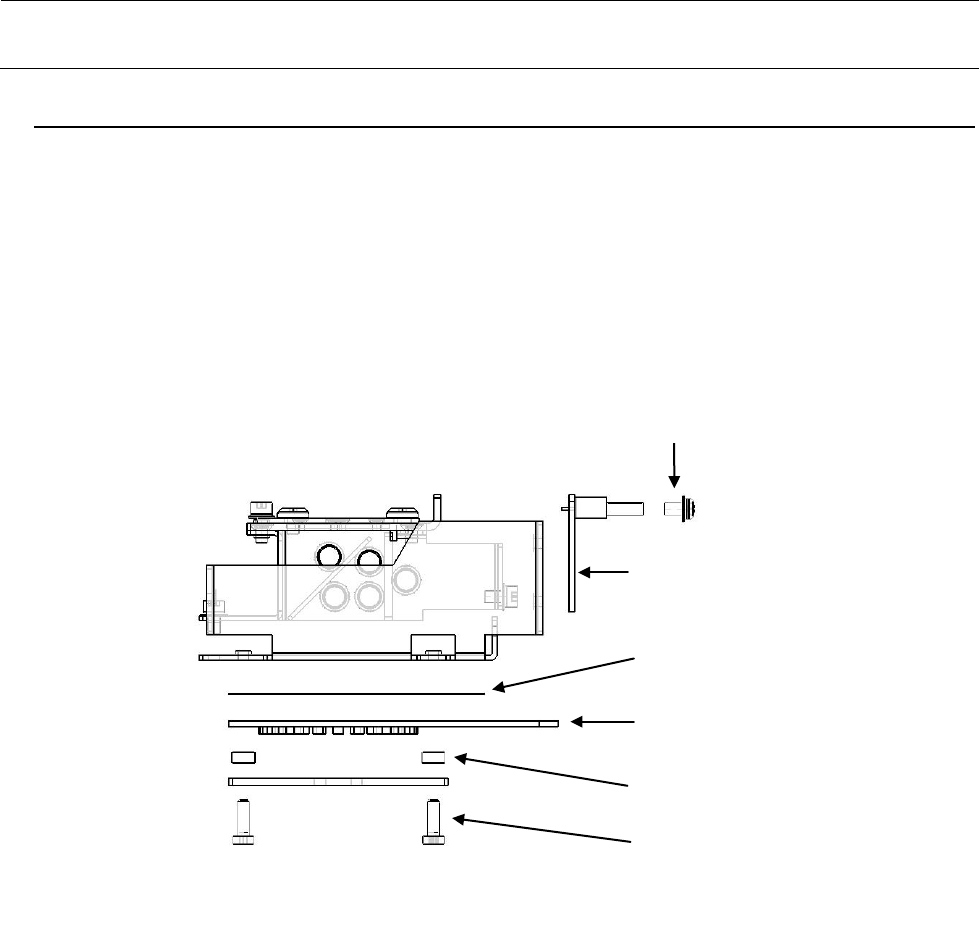

图 4-3-1
OCC 同轴／角度照明电路版的更换
HX00335000G
间隔圈
40137027
OCC PCB SHEET
维修调整要领书
4-4
4-4．
滤光镜/光发散器的更换
1） 按照 OCC 组件的更换要领，从 HEAD_BRACKET 卸下照明组件。
2） 卸下①螺栓、②环、③平头螺丝，再卸下照明滤光镜 U 支架、滤光镜、导板。
3） 卸下④平螺丝，更换滤光镜。
4） 安装时，请按照相反的顺序安装。
5） 更换后，进行偏光滤光镜、ＯＣＣ照明的调整。（参照 4-7 更换后的重新调整一览）
① SL6030892TN
带垫片内六角螺栓 M3×8
② 40015847
OCC 环
③ E1038871000
工作台锁定凸轮螺钉
④ SM1030501SC
平螺丝 M3×5
40013949
照明滤光镜 U 支架
40043896
滤光镜
40013948
导板
40043895
光发散器

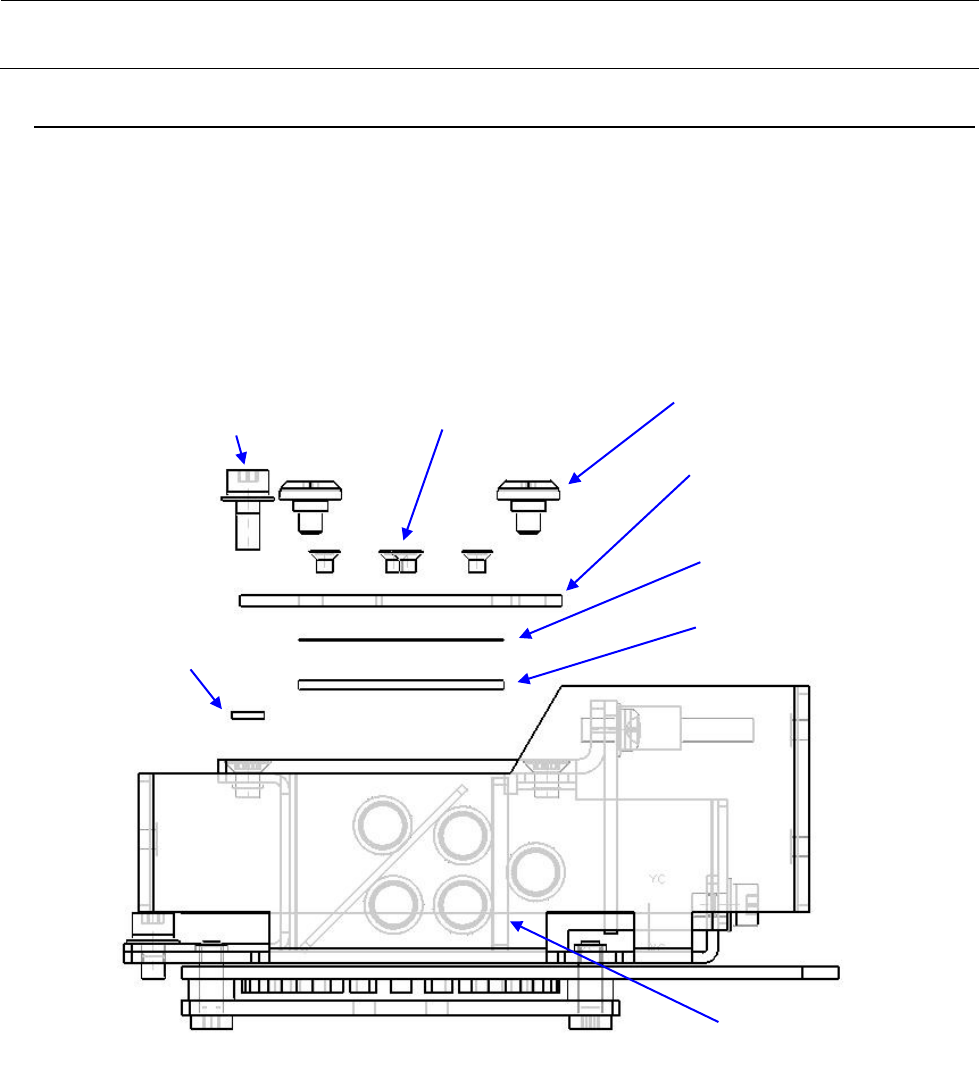

图 4-4-1
滤光镜的更换
维修调整要领书
4-5
※偏光滤光镜的调整
1） 把白色的陶瓷基板放到校准部，把摄像机移动到基板上。
2） 拧松固定螺丝，转动照明滤光镜Ｕ支架，在画面最亮的状态进行固定。
3） 在最亮的状态，把ＯＣＣ照明标牌如图所示贴好。

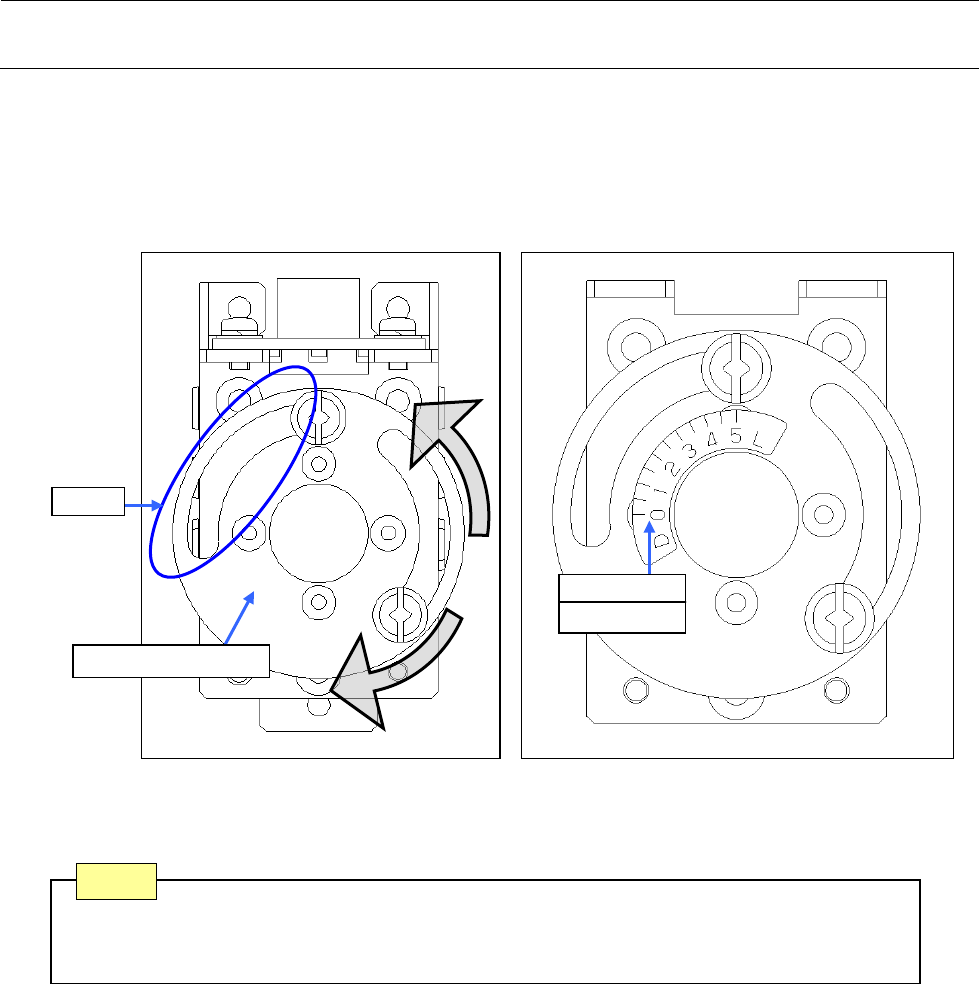

图 4-4-2 滤光镜位置调整及照明标签的粘贴
２） ３）
狭缝
照明滤光镜U支架
调整后，如果照明滤光镜U支架的狭缝位置偏移90度，请转动透镜滤光镜90度后重新调整
偏光滤光镜，使狭缝的位置与图4-4-2的朝向相同。
注意
40015962
OCC标牌
