维修调整要领书
4-6
4-5．
对焦调整
＜程序＞

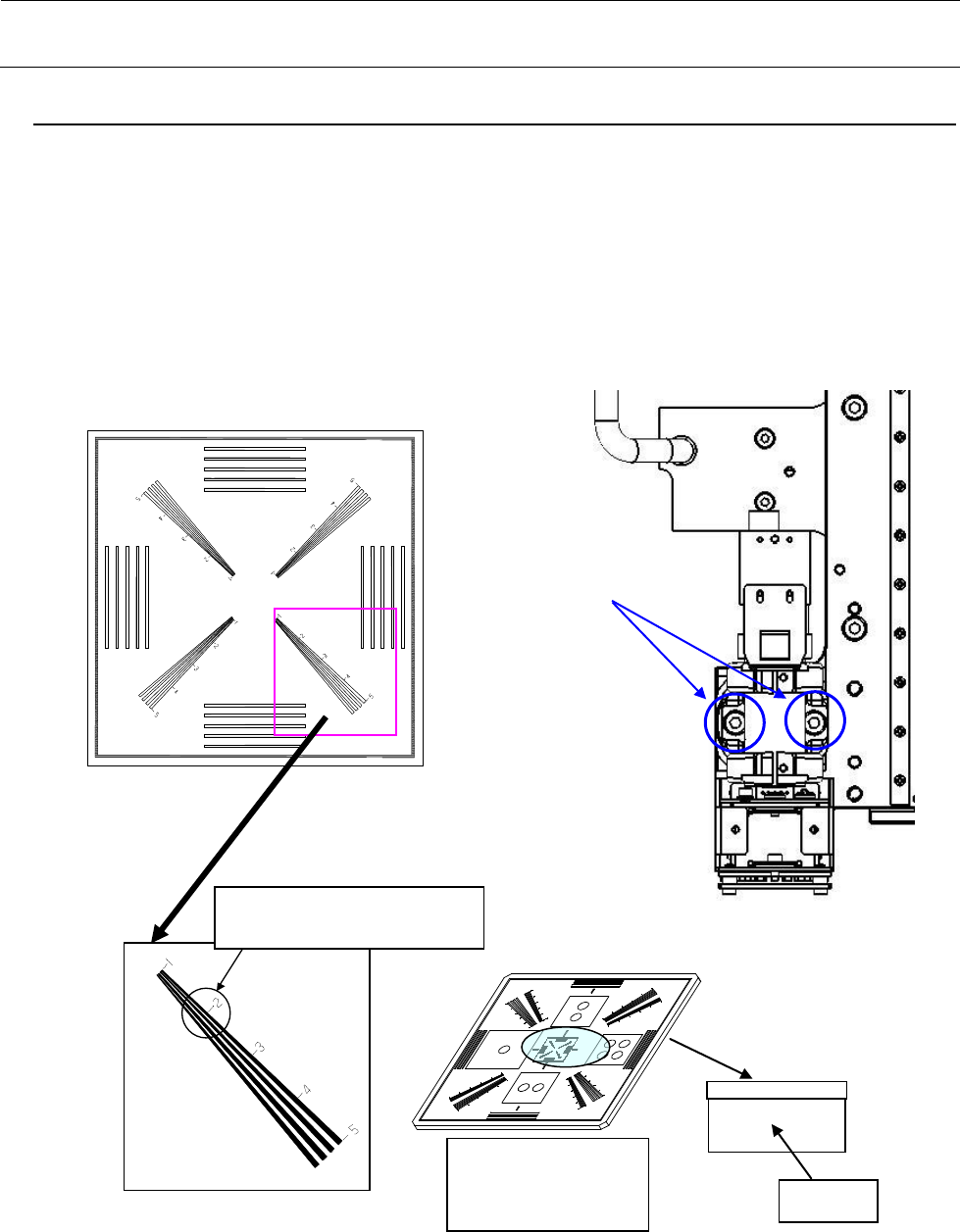

1） 把摄像机调整夹具放到 CAL 部上面，把蚀刻面朝下。
2） 拧松固定摄像机的带垫片内六角螺栓（共 2 处），上下移动摄像机，固定到可以清楚地看见蚀刻
的「2」的线（参照下图）的位置。
如果将偏光滤光片调整到刻度 0（暗）位置，线就容易看得出。
调整后，请恢复到刻度 5（明亮）。
① SL6052092TN
带垫片内六角螺栓 M5×16
「2」まわりの線がはっきり
見えること。
カメラアジャスト治具
E2106998000
（T110）
CAL 部
「2」周线应清楚地看得到。
摄像机调节夹具
E2106998000
(T110)
维修调整要领书
4-7
4-6．
OCC 照明的光量调整
＜程序＞
1） 手动控制，确认 OCC 照明亮灯。
2） 进行 MS 参数的“OCC 光量调整”。
（「MS 参数」OCC 光量调整）
4-7．
更换 OCC 部分后的从新调整
表 4-7-1 更换 OCC 部分后的从新调整项目一览表
镜头
组件
照明
组件
CCD 摄像机
镜头
照明
基板组件
镜头
滤光片
焦点调整
○ － ○ － －
滤光镜调整
△ ○ △ － ○
OCC 光量调整（注）
△ ○ △ ○ ○
OCC 偏差（注）
○ － ○ － －
原点粗调（注）
○ － ○ － －
头部偏差（注）
○ － ○ － －
HMS 偏差（注）
○ － ○ － －
贴片综合偏差（注）
○ － ○ － －
VCS 摄像机偏差（注)
○ － △ － －
VCS 综合偏差（注）
△ － △ － －
○：必须, △：确认, －：不需要
※：选购品
（注） 参考 MS 参数
MS 参数的输入，请从上开始按顺序进行。
注意
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
维修调整要领书
5-1
5
基板传送装置
5-1．
传送皮带的更换

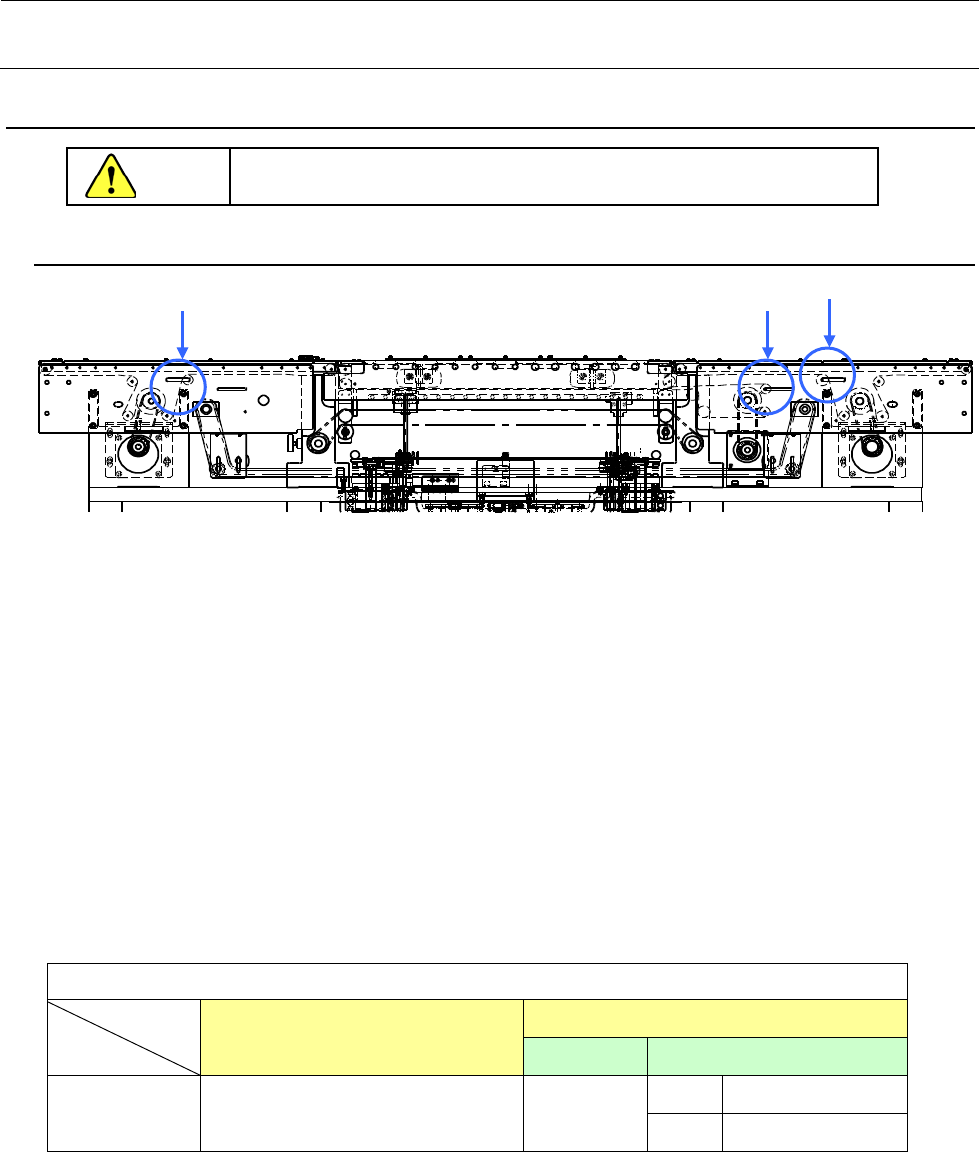

1） 请松开传送皮带用张力挑帐皮带轮。（图中箭头部）
图 5-1-1 基板传送和传送皮带
2） 更换成表 5-1-1 货号的皮带。
3） 调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，
让长度增加 1％。
＜调整方法＞
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 202mm。
此时，CENTER 缓冲，请注意传送轨带 FC、RC 施加皮带张力时，不要抬起来。
表 5-1-1 传送带货号
【更换零件一览表】
CENTER
IN/OUT
ST
传送延长
L 基板规格
XL 基板规格
40001070 40000863
150mm
40011058
250mm
40011065
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
