维修调整要领书 5-2 5-2 ． 传送皮带轮组 ・ 传送滚柱组的更换 传送皮带轮组有 2 种，传送滚柱组有 1 种。变更安装位置，错误组装方法的话，皮带轮的转动变化， 传送皮带轮的校准也变坏，发生皮带磨损。 请 参照各 传 送皮 带轮 的 组 装方法 。 5-2 -1 ． 传送皮带轮 A 组： E21 117150A0 图 5 -2- 1- 1 传送皮带轮 A 组 5-2 -2 ． 传送皮带轮 B 组： E20897210A0 图 5…
维修调整要领书
5-1
5
基板传送装置
5-1．
传送皮带的更换
1） 请松开传送皮带用张力挑帐皮带轮。（图中箭头部）
图 5-1-1 基板传送和传送皮带
2） 更换成表 5-1-1 货号的皮带。
3） 调整传送皮带的张力时，先测定没有施加张力的皮带长度，移动长孔部的传送皮带轮的位置，
让长度增加 1％。
＜调整方法＞
调整方法是，在传送轨道上用铅笔等以 200mm 的距离标上二个记号。
移动传送皮带轮，施加张力，让 2 个标记的距离变成 202mm。
此时，CENTER 缓冲，请注意传送轨带 FC、RC 施加皮带张力时，不要抬起来。
表 5-1-1 传送带货号
【更换零件一览表】
CENTER
IN/OUT
ST
传送延长
L 基板规格
XL 基板规格
40001070 40000863
150mm
40011058
250mm
40011065
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
维修调整要领书
5-2
5-2．
传送皮带轮组・传送滚柱组的更换
传送皮带轮组有 2 种，传送滚柱组有 1 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，
传送皮带轮的校准也变坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。

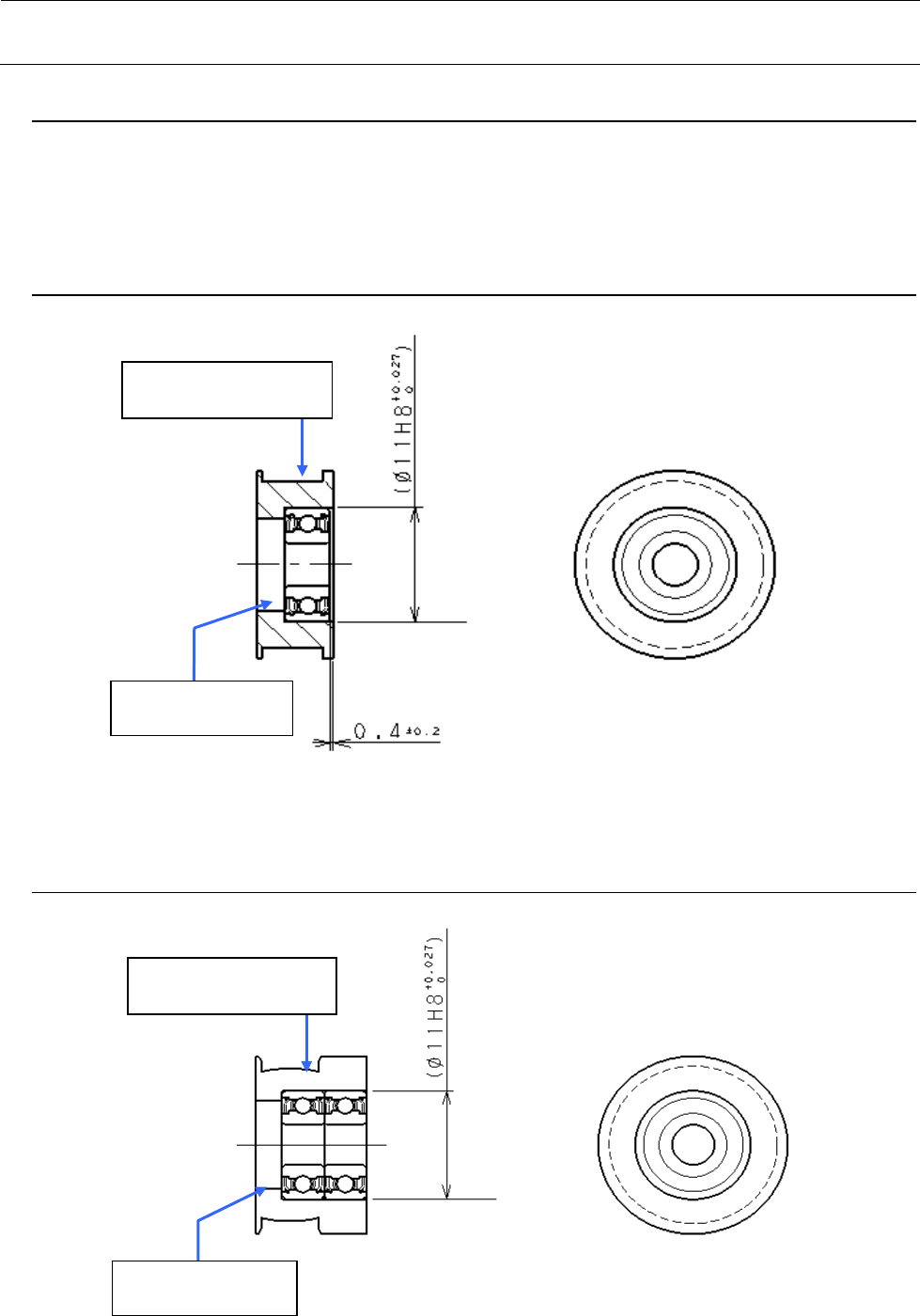

5-2-1．
传送皮带轮 A 组：E21117150A0
图 5-2-1-1 传送皮带轮 A 组
5-2-2．
传送皮带轮 B 组：E20897210A0
图 5-2-2-1 传送皮带轮 B 组
SB104000100
凸轮轴承 数量：1
E2111715000
传送皮带轮Ａ 数量：1
E2089721000
传送皮带轮B 数量：1
SB104000100
凸轮轴承 数量：2
维修调整要领书
5-3

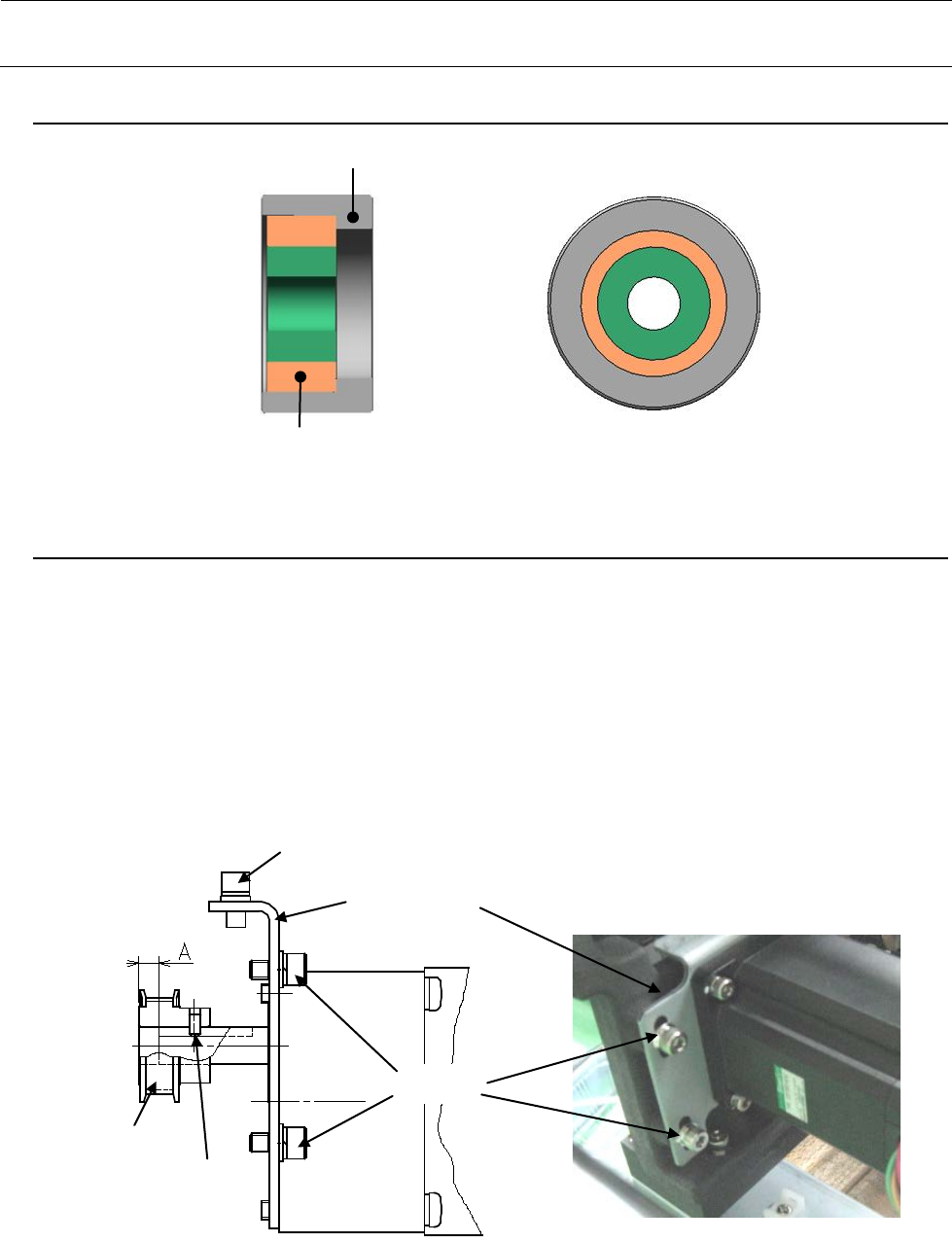

5-2-3．
传送滚柱组：40138303
图 5-2-3-1
5-3．
IN/OUT 马达的更换
1） 请卸下马达连接电缆的插头。
2） 拧松马达支架 A 的固定螺丝，从马达皮带轮 S 卸下驱动皮带。
3） 请松开固定螺钉②，卸下马达。
4） 将要更换的马达轴端面与马达皮带轮 S 对齐（A=0），旋紧固定螺钉②。
5） 请将止动螺钉①暂时先固定，一面旋转顶紧螺钉③一面将同步皮带的张力调整到 12N～16N。
调整作业请使用 UNITTA（株）制造的声波式皮带张力计（Weight=2.5，Width=6.0，Span=75）。
6） 调整后，请拧紧固定螺丝①，固定好马达。
图 5-3-1
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）
固定螺钉②
止动螺钉①
马达皮带轮 S
马达支架 A
顶紧螺钉③
SB104000200：BEARING
40138181「RESIST_LIGHTEN_ROLLER」
