维修调整要领书
5-2
5-2．
传送皮带轮组・传送滚柱组的更换
传送皮带轮组有 2 种，传送滚柱组有 1 种。变更安装位置，错误组装方法的话，皮带轮的转动变化，
传送皮带轮的校准也变坏，发生皮带磨损。
请参照各传送皮带轮的组装方法。
5-2-1．
传送皮带轮 A 组：E21117150A0
图 5-2-1-1 传送皮带轮 A 组
5-2-2．
传送皮带轮 B 组：E20897210A0
图 5-2-2-1 传送皮带轮 B 组
SB104000100
凸轮轴承 数量：1
E2111715000
传送皮带轮Ａ 数量：1
E2089721000
传送皮带轮B 数量：1
SB104000100
凸轮轴承 数量：2
维修调整要领书
5-3
5-2-3．
传送滚柱组：40138303
图 5-2-3-1
5-3．
IN/OUT 马达的更换
1） 请卸下马达连接电缆的插头。
2） 拧松马达支架 A 的固定螺丝，从马达皮带轮 S 卸下驱动皮带。
3） 请松开固定螺钉②，卸下马达。
4） 将要更换的马达轴端面与马达皮带轮 S 对齐（A=0），旋紧固定螺钉②。
5） 请将止动螺钉①暂时先固定，一面旋转顶紧螺钉③一面将同步皮带的张力调整到 12N～16N。
调整作业请使用 UNITTA（株）制造的声波式皮带张力计（Weight=2.5，Width=6.0，Span=75）。
6） 调整后，请拧紧固定螺丝①，固定好马达。
图 5-3-1
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）
固定螺钉②
止动螺钉①
马达皮带轮 S
马达支架 A
顶紧螺钉③
SB104000200：BEARING
40138181「RESIST_LIGHTEN_ROLLER」
维修调整要领书
5-4

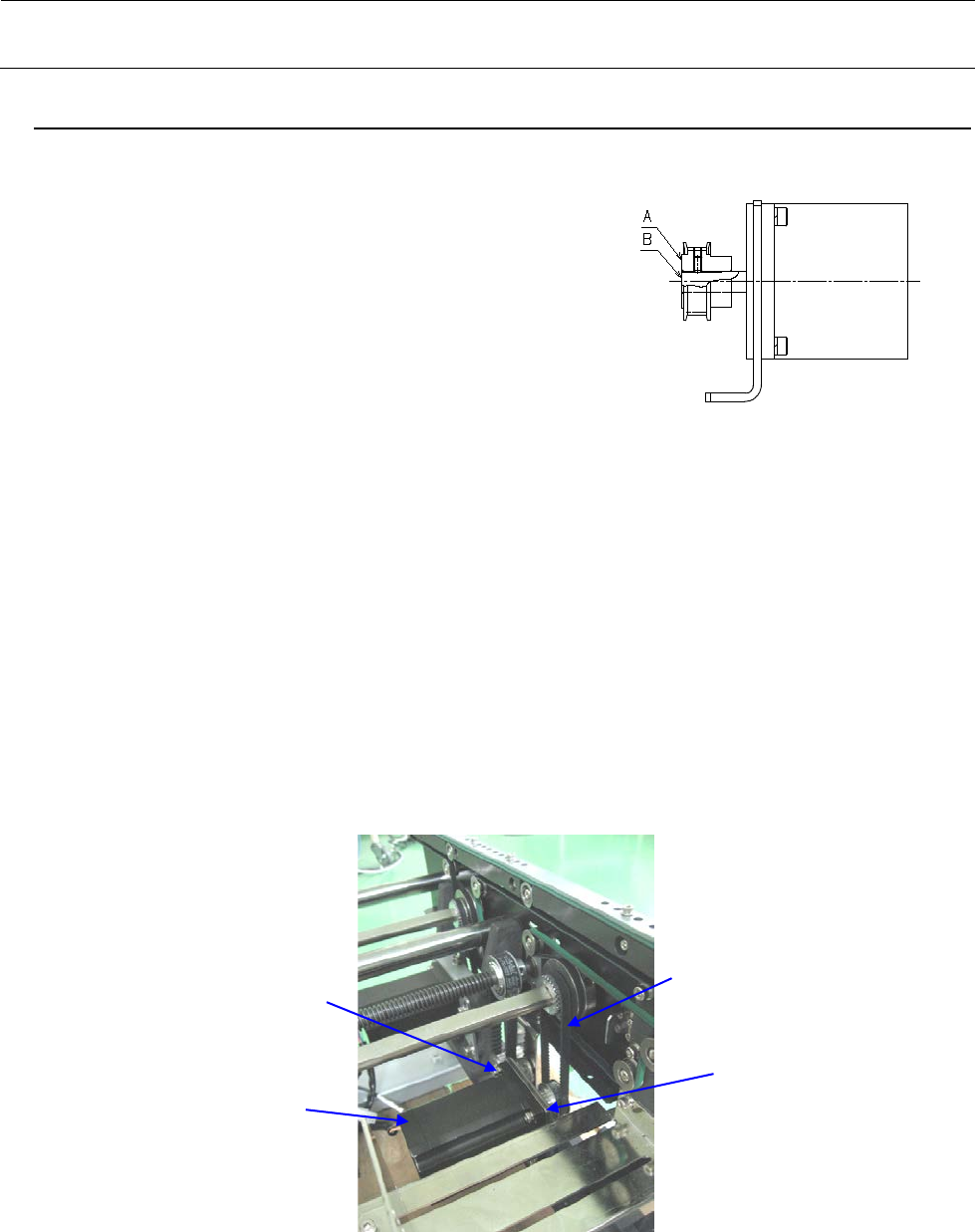

5-4．
CENT 马达的更换
1） 请卸下马达连接电缆的插头。
2） 拧松马达支架②的固定螺丝①，从马达皮带轮③卸下驱
动皮带 C。
3） 拧松马达固定螺丝⑤，卸下马达④。
4） 马达轴和马达皮带轮③的安装位置是让皮带轮端面Ａ和
马达轴端面Ｂ为同一面的位置。
（参照图 5-4-1）
5） 请按照（3）～（1）的相反的顺序进行安装。
6） 驱动皮带Ｃ的张力，请按照以下程序进行调整。
＜程序＞
① 拧松马达支架Ｃ固定螺丝①，左右移动马达支架Ｃ②。
② 拧松马达固定螺丝⑤，上下移动 CENTER 马达④。
③ 请注意不要与其它零件相碰，用上述 2 种方法调整皮带张力。
④ 用由尼塔公司生产的音波式皮带张力计测定张力，请把张力调整到 17.6～21.6 Ｎ。
（Weight=2.5、Width=6.0、Span=93）
⑤ 调整后，拧紧马达支架Ｃ固定螺丝①和马达固定螺丝⑤。
注）张力过强→驱动轴的转矩增大
注）张力过松→同步皮带轮跳齿（发生异常声音）
图 5-4-2
图 5-4-1
①、②
③
④
⑤
