维修调整要领书 5-6 ① ⑪ ⑫ ② ③ ④ ⑦ ⑧ ⑨ ⑩ 张力 ⑤ ⑥
维修调整要领书
5-5
5-5．
同步皮带的更换
5-5-1．
传送宽度调整用同步皮带的更换
1） 松开定位螺丝②，从螺旋轴上卸下手柄轴联轴节①。
2） 松开张紧链轮③，先把同步皮带④卸下。
3） 拆下从动侧轨道架的轴承固定螺丝⑤。
※ 注）固定螺丝使用了 3 片垫圈。卸下时请注意不要丢失。
4） 卸下轴承⑥。
5） 松开限动环定位螺丝⑦，从螺旋轴上拆下限动环⑧。
6） 另一方也同样地卸下轴承、限动环。
7） 将螺旋轴⑦拔出到从动侧，拆下同步皮带⑧。
8） 把螺旋轴穿到新的同步皮带，插入基准轨道侧。
9） 插入在步骤 5）中卸下的限动环⑧，将步骤 3）中卸下的轴承⑥固定好。

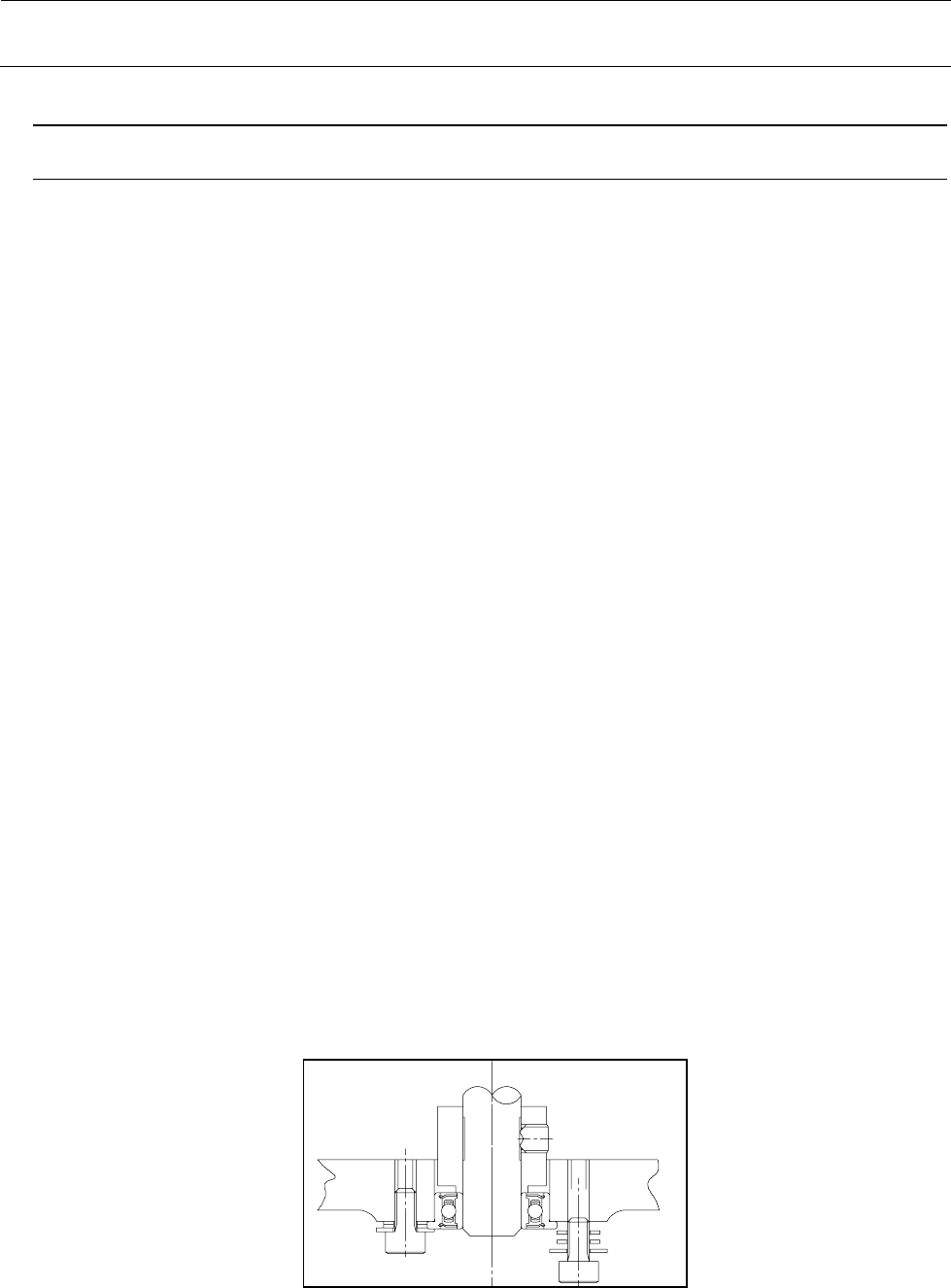

※ 注）在轴承固定螺丝上穿 3 片垫圈（参照图）。
10） 在把螺旋轴顶住基准轨道侧的状态下将限动环⑧按到轴承⑥，使贴紧无松动后予以固定。
11） 调整同步皮带链轮使产生张力。
※ 注）这时张力不要太強，2 根螺旋轴能同时旋转的程度即可。
12） 将从动侧轨道靠近基准侧，让螺旋轴的螺母⑨碰到同步皮带链轮⑩。
如不能左右同时碰到，先松开一下张紧轮，只旋转碰不到链轮这一侧的螺旋轴来进行调整。
调整后再调整张紧轮（不要太紧）。
13） 将从动侧轨道尽量靠近基准侧，在此状态下松开螺丝⑪，调整调节板的位置。
14） 将从动侧轨道扩展到最大位置，确认螺旋轴平稳地旋转。
※ 注）如不能平稳地旋转，在尽可能扩展从动侧轨道的状态下松开螺旋轴固定螺丝⑫，当场从新
固定。
15） 使用声波式皮带张力计来调整皮带的张力。
（Weight=4.0、Width=9.0、Span=98）
图 5-5-1
维修调整要领书
5-6
①
⑪
⑫
②
③
④
⑦
⑧
⑨
⑩
张力
⑤
⑥
维修调整要领书
5-7
5-5-2．
传送电动机用同步皮带的更换
1） 要更换 IN/OUT 电动机的同步皮带时，依照【5-3】的步骤 2）卸下同步皮带；更换 CENTER 电动
机的同步皮带时，依照【5-4】的步骤 2）。
2） 拆下从动侧轨道架的轴承固定螺丝①，卸下轴承②。
※ 注）固定螺丝使用 3 片垫圈。卸下时请注意不要丢失
3） 松开限动环定位螺丝③，从驱动轴上拆下限动环④。
4） 将驱动轴拔出到从动轨道侧，更换皮带。
5） 将驱动轴插入基准轨道侧，按相反的步骤组装限动环、轴承。
※ 注）装配限动环时，将轴顶住基准轨道侧，在此状态下把限动环按到轴承予以固定。
6） 更换 IN/OUT 电动机的同步皮带时，依照【5-3】步骤 5）、6）调整皮带的张力；更换 CENTER
电动机的同步皮带时，依照【5-4】步骤 6）。
① ②
④ ③
