维修调整要领书 5-7 5-5 -2 ． 传送电动机用同步皮带的更换 1 ） 要更换 IN/O UT 电动机的同步皮带时，依照【 5-3 】的步骤 2 ）卸下同步皮带；更换 CENTER 电动 机的同步皮带时，依照【 5-4 】的步骤 2 ）。 2 ） 拆下从动侧轨道架的轴承固定螺丝 ① ，卸下轴承 ② 。 ※ 注）固定螺丝使用 3 片垫圈。卸下时请注意不要丢失 3 ） 松开限动环定位螺丝 ③ ，从驱动轴上拆下限动环 ④ 。 4 ） 将…

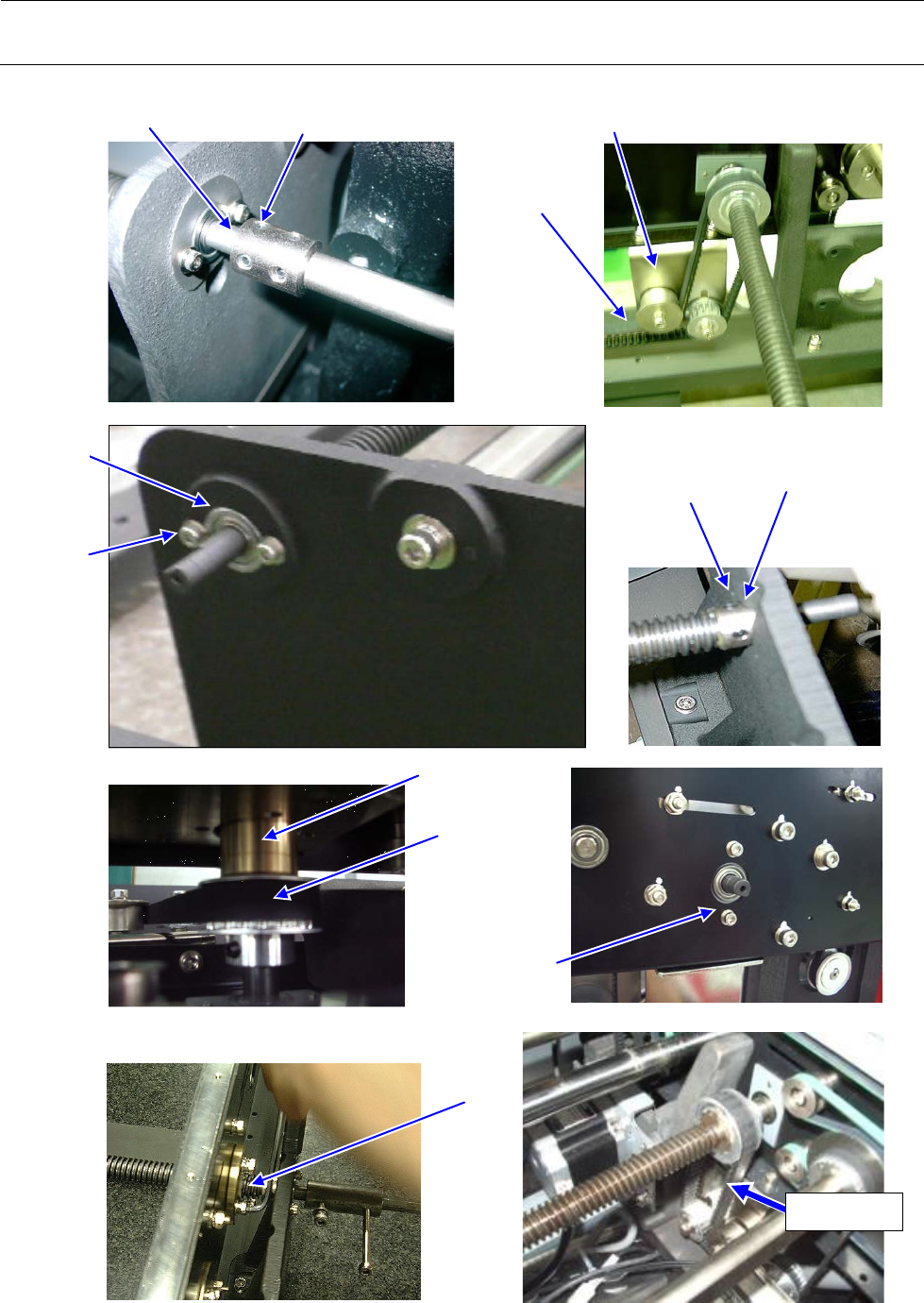

维修调整要领书
5-6
①
⑪
⑫
②
③
④
⑦
⑧
⑨
⑩
张力
⑤
⑥
维修调整要领书
5-7

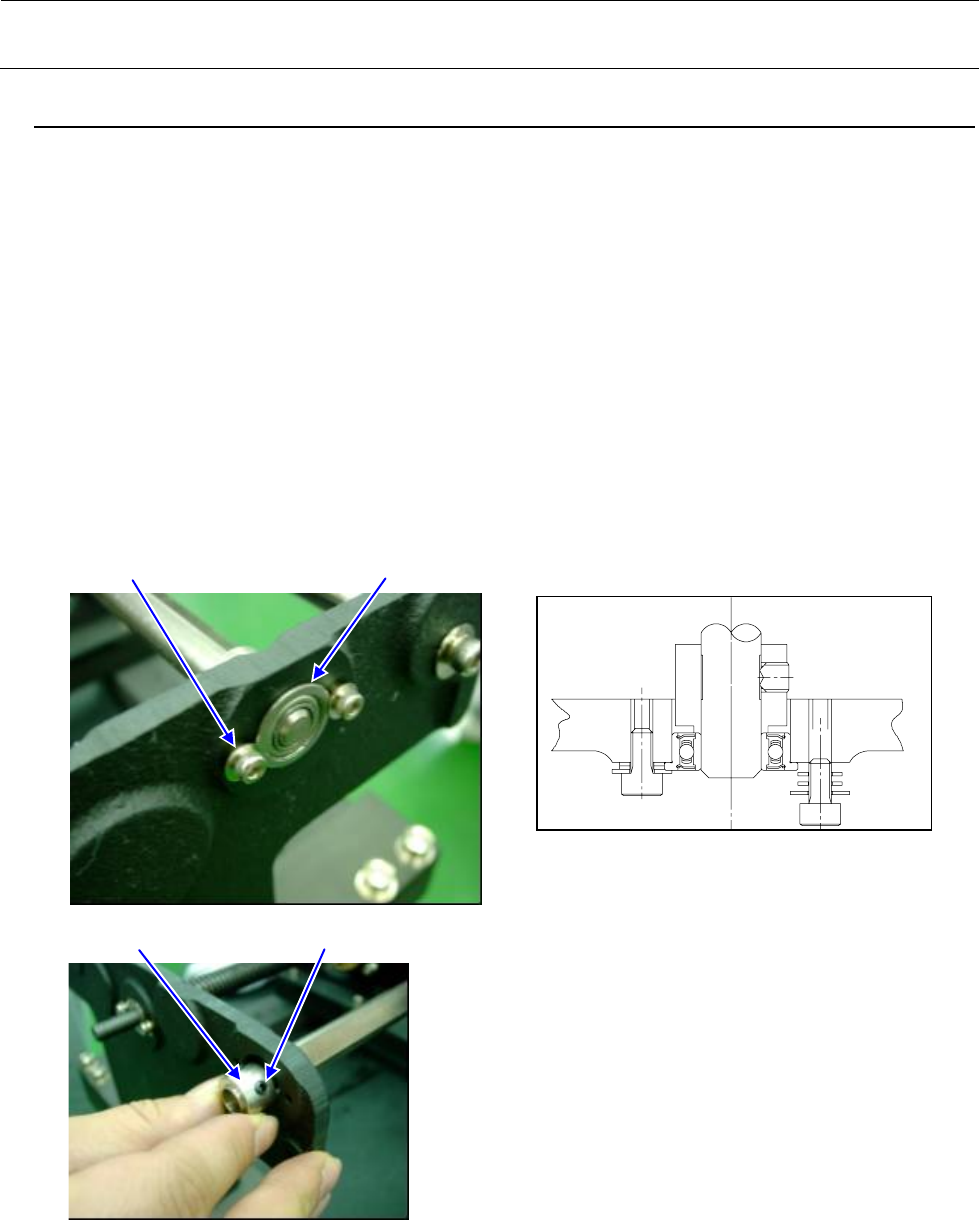

5-5-2．
传送电动机用同步皮带的更换
1） 要更换 IN/OUT 电动机的同步皮带时，依照【5-3】的步骤 2）卸下同步皮带；更换 CENTER 电动
机的同步皮带时，依照【5-4】的步骤 2）。
2） 拆下从动侧轨道架的轴承固定螺丝①，卸下轴承②。
※ 注）固定螺丝使用 3 片垫圈。卸下时请注意不要丢失
3） 松开限动环定位螺丝③，从驱动轴上拆下限动环④。
4） 将驱动轴拔出到从动轨道侧，更换皮带。
5） 将驱动轴插入基准轨道侧，按相反的步骤组装限动环、轴承。
※ 注）装配限动环时，将轴顶住基准轨道侧，在此状态下把限动环按到轴承予以固定。
6） 更换 IN/OUT 电动机的同步皮带时，依照【5-3】步骤 5）、6）调整皮带的张力；更换 CENTER
电动机的同步皮带时，依照【5-4】步骤 6）。
① ②
④ ③
维修调整要领书
5-8

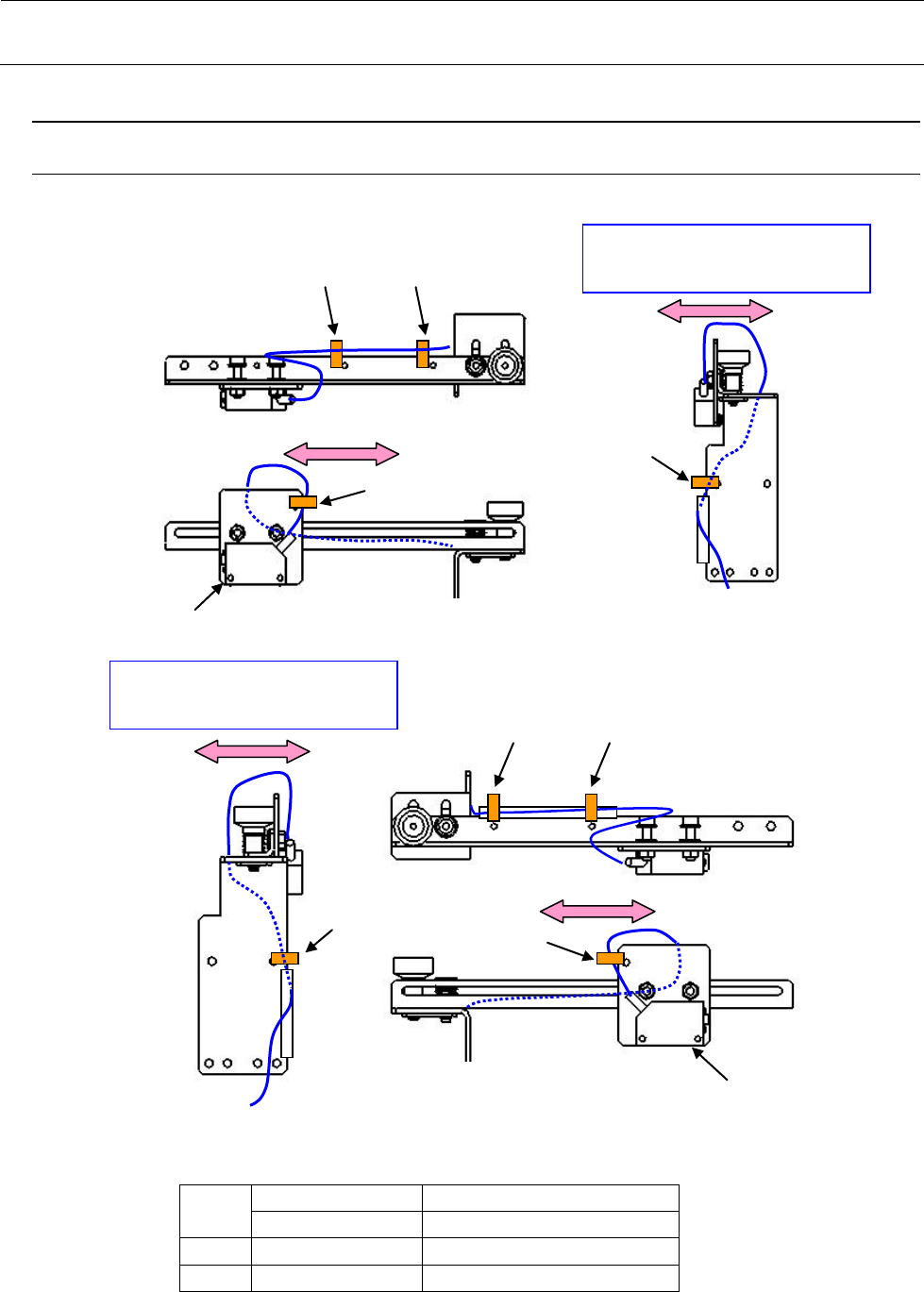

5-6．
LEFT/RIGHT 传感器的更换
5-6-1．
LEFT/RIGHT 传感器的更换
Ａ部、Ｂ部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
图 5-6-1-1 身前基准：左侧传感器
图 5-6-1-2 右侧传感器
①
40136534 LEFT_SENSOR_ASM
40136544 RIGHT SENSOR ASM
② SL4031091SC SCREW M3×L12
③ EA9500B0000 CABLE_BAND
调整传感器灵敏度时，请参照 QA 表 E15_基板检测传感器灵敏度（LEFT_RIGHT）进行调整。
如果没有黑色的玻纤环氧树脂基板，请使用现有基板中颜色最深的基板。
③ ③
③
③
把活动部朝箭头方向移动后，
电缆应有余量。
③ ③
③
③
把活动部朝箭头方向移动后，
电缆应有余量。
①、②
①、②
