维修调整要领书
5-9
5-7．
WAIT/STOP/C-OUT 传感器的更换
5-7-1．
WAIT 传感器的更换

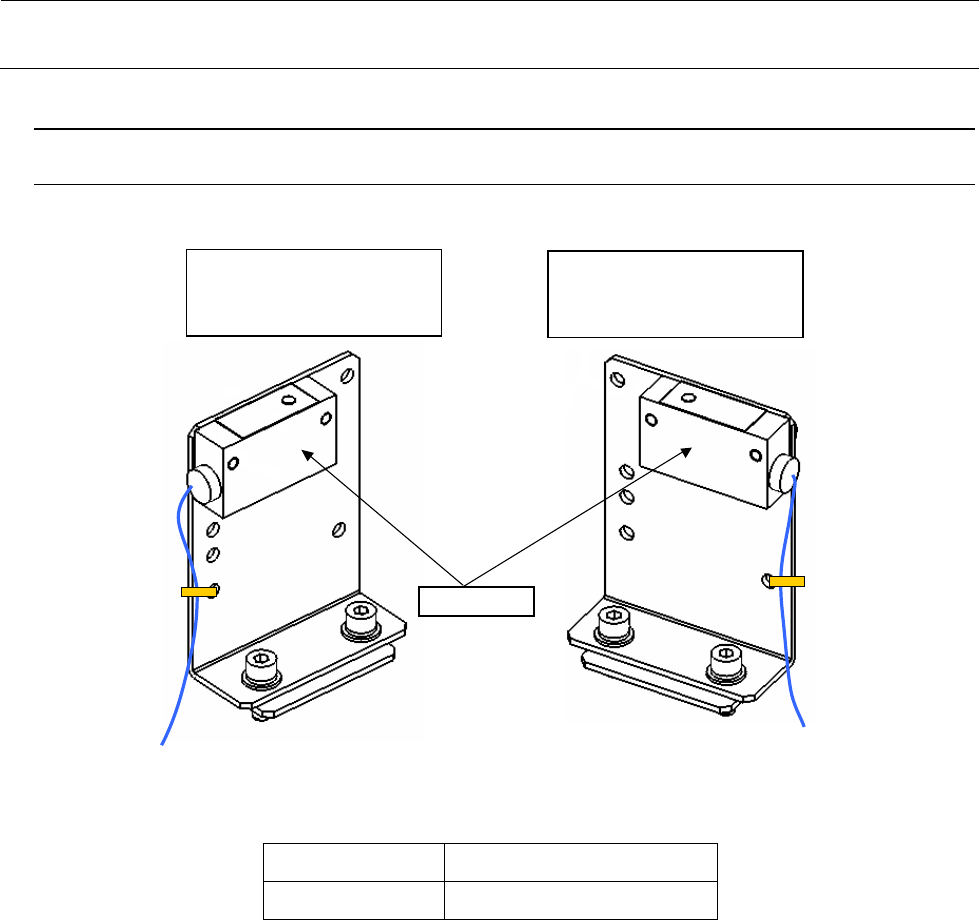

WAIT 传感器根据流动方向按下图所示装配。
图 5-7-1-1 WAIT 传感器
40110064 WAIT SENSOR
SL4031091SC SCREW M3×L12
WAIT
传感器
身前基准:左→右
身前基准:右→左
维修调整要领书
5-10
5-7-2．
STOP/C-OUT 传感器的更换

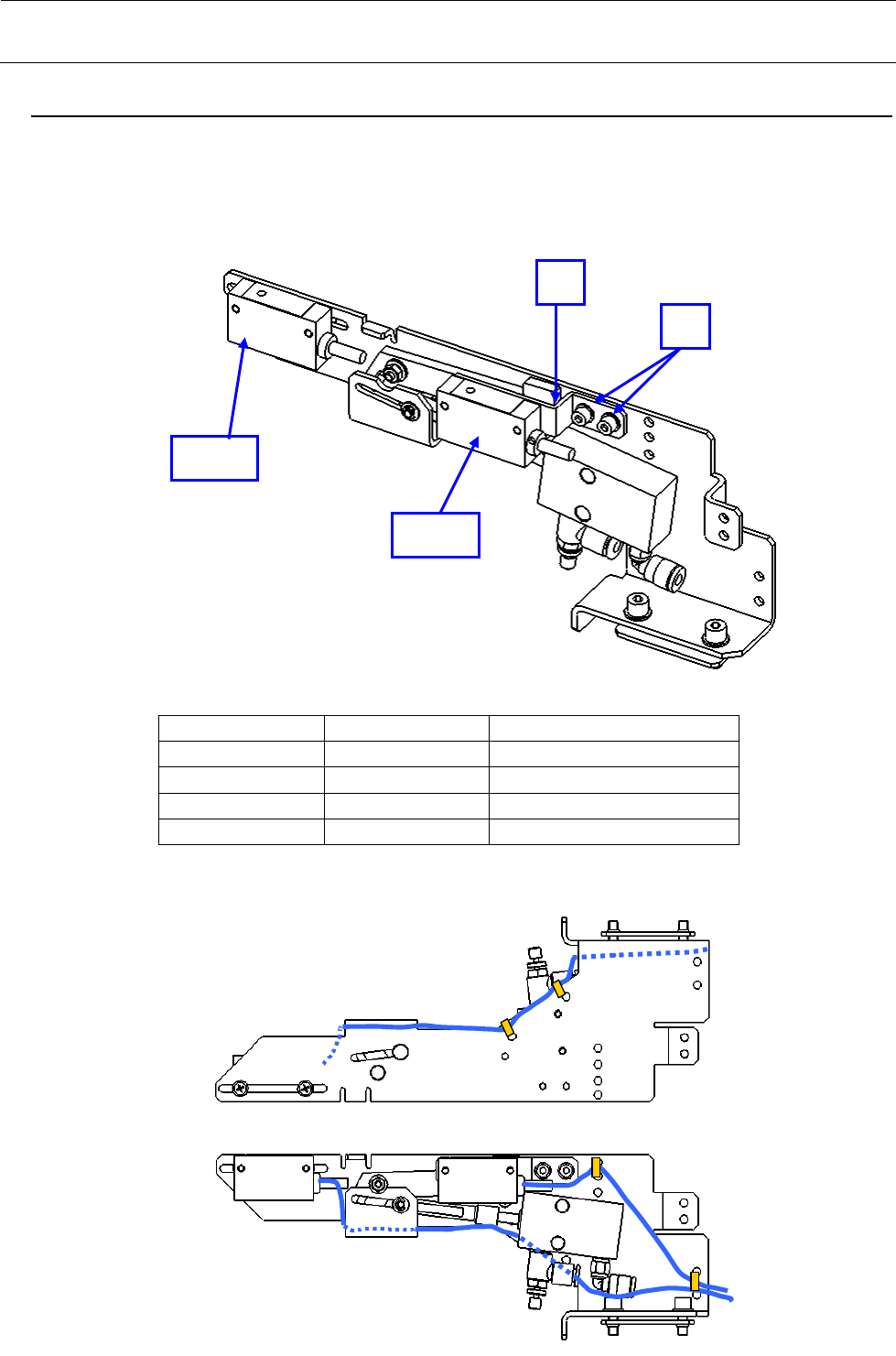

1） 拆下①螺丝，卸下②STOP 传感器。
2） 拆下③螺丝，卸下④CO 传感器托架。
3） 拆下①螺丝，从④CO 传感器托架上卸下⑤C-OUT 传感器。
4） 更换各传感器。
① SL4031091SC SCREW M3×L12
② 40110065 STOP SENSOR ASM
③ SL6030692TN SCREW M3×L6
④ 40113940 CO_SENSOR_BR
⑤ 40110066 C.OUT SENSOR ASM
5） 按图 5-7-2-2 所示对电缆进行配线。
①、②
③
④
③、⑤
图 5-7-2-1
图 5-7-2-2
维修调整要领书
5-11
5-8．
止动器缸筒的更换
1） 卸下④的六角螺母。
2） 拧下②缸筒固定螺丝。
3） 转动①缸筒的轴部，从③止动器插头卸下缸筒①。
4） 请按照（3）～（1）的顺序进行组装。
此时，请注意①缸筒和止动器架的长孔应该在一条直线上，动作顺畅。
从①缸筒的端面到③止动器插头的端面的距离如下图所示那样安装。
5） 调整速度控制器。
A 侧(安装在缸筒) 从全闭开 1 圈。
B 侧 从全闭开 2.5 圈。
6） 组装后，接入空气（0.50Mpa），确认动作是否顺畅。
图 5-8-1
B 侧的速度控制器
27
±0.2mm
② ①
③ ④
